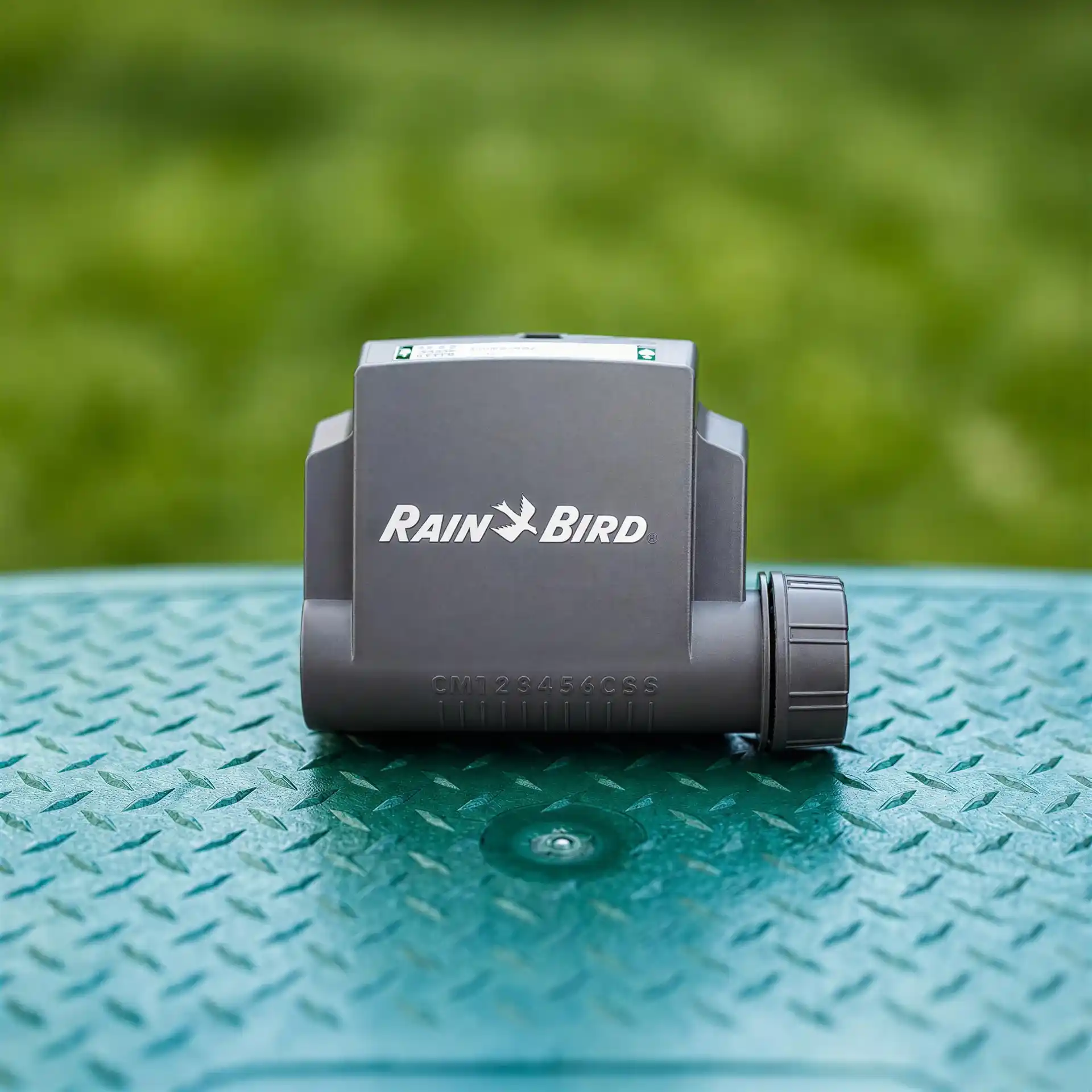

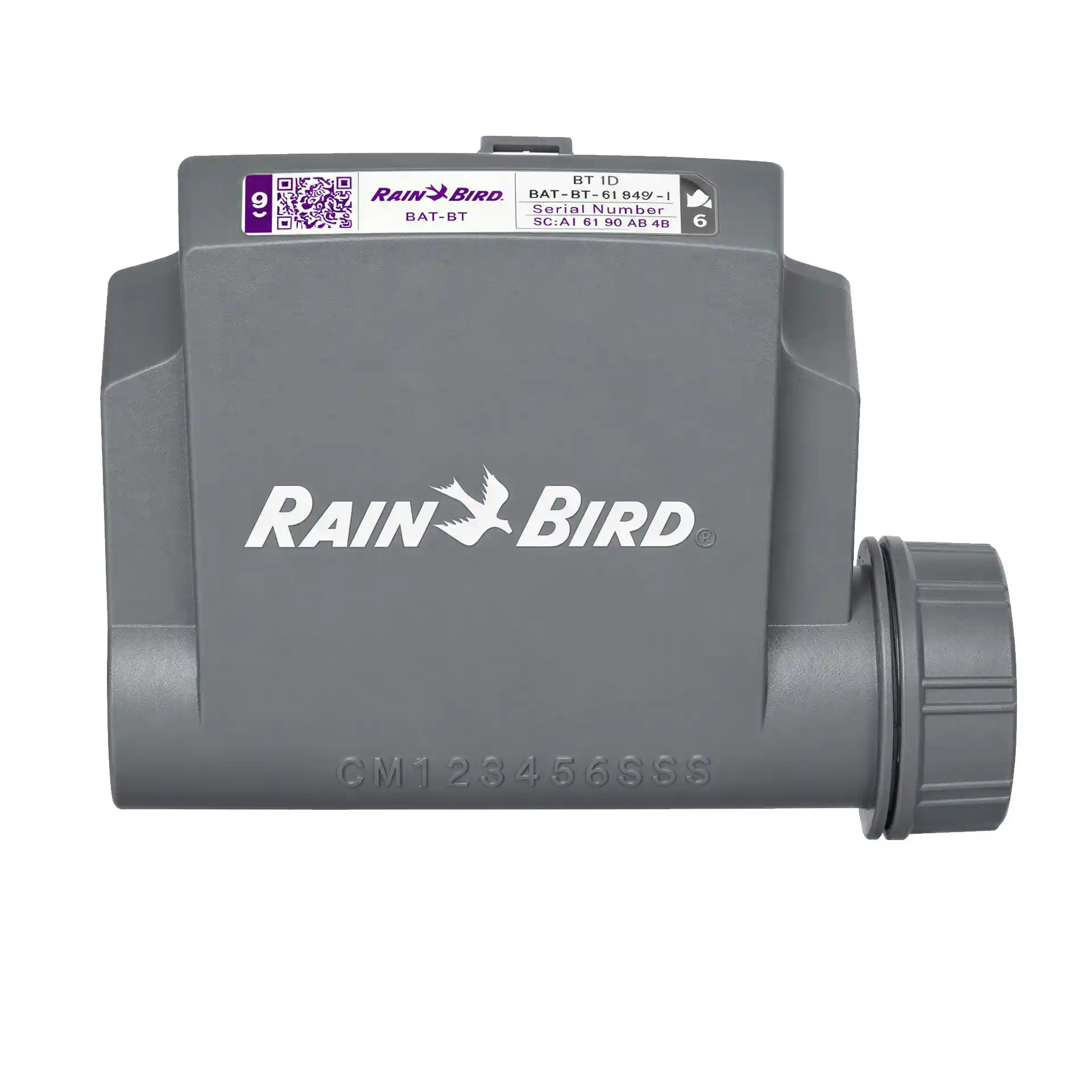

Rain Bird Bluetooth Steuergerät batteriebetrieben ESP-BAT-BT - 2 Zonen

Zwei Bewässerungszonen per Bluetooth steuern

Das Rain Bird ESP-BAT-BT für 2 Zonen ist eine moderne batteriebetriebene Bewässerungssteuerung für zwei unabhängig steuerbare Bewässerungskreise. Das Steuergerät eignet sich besonders für Gärten und Grünflächen, bei denen kein Stromanschluss bei den Magnetventilen vorhanden ist, du aber trotzdem nicht auf eine komfortable Bedienung über das Smartphone verzichten möchtest.

Mit den zwei Stationen kannst du unterschiedliche Gartenbereiche getrennt bewässern. So lässt sich beispielsweise eine Rasenfläche über Zone 1 und eine Tropfbewässerung für Beete oder Hecken über Zone 2 betreiben. Beide Bereiche können unterschiedliche Laufzeiten, Bewässerungstage und Programme erhalten.

Die Bedienung erfolgt über Bluetooth mit der Rain Bird 2.0 App. Ein Display oder eine komplizierte Programmierung direkt in der Ventilbox ist dadurch nicht erforderlich. Du öffnest die App auf deinem Smartphone, verbindest dich mit dem Steuergerät und kannst beide Bewässerungszonen bequem konfigurieren.

Einfache Installation ohne Stromanschluss

Das ESP-BAT-BT benötigt keine 230-V-Stromversorgung. Vier AA-Alkalibatterien versorgen das Steuergerät und die angeschlossenen 9-V-Latching-Magnetspulen. Dadurch eignet sich die Steuerung besonders für Ventilboxen, die weiter vom Gebäude entfernt liegen oder bei denen nachträglich keine Stromleitung verlegt werden soll.

Die beiden Magnetventile werden mit den entsprechenden Stationsleitungen des Steuergeräts verbunden. Die 2-Zonen-Ausführung besitzt eine gemeinsame Common-Leitung sowie einen separaten Anschluss für ein Hauptventil beziehungsweise eine Pumpenstartsteuerung. Zusätzlich ist eine Leitung für einen geeigneten Regensensor vorhanden.

Für den Ventilbetrieb werden kompatible 9-V-DC-Latching-Magnetspulen benötigt. Rain Bird bietet hierfür die TBOSPSOL Magnetspule an. Herkömmliche 24-V-AC-Magnetspulen können nicht direkt mit dem ESP-BAT-BT betrieben werden.

Rain Bird 2.0 App statt Display

Die Einrichtung und Bedienung des ESP-BAT-BT erfolgt über die Rain Bird 2.0 App für Android und iOS. Das Smartphone kommuniziert über Bluetooth Low Energy direkt mit dem Steuergerät. Eine WLAN-Verbindung am Installationsort ist dafür nicht erforderlich.

In der App kannst du beide Bewässerungszonen programmieren, manuelle Bewässerungen starten, Programme bearbeiten und den Batteriestatus kontrollieren. Mehrere Steuergeräte lassen sich außerdem organisieren und geografisch zuordnen. Das ist besonders praktisch, wenn später weitere batteriebetriebene Steuergeräte hinzukommen.

Die App unterstützt zusätzlich einen Offline-Modus. Änderungen können vorbereitet und gespeichert werden, auch wenn du dich gerade außerhalb der Bluetooth-Reichweite befindest. Sobald du wieder beim Steuergerät bist und eine Bluetooth-Verbindung besteht, können die vorbereiteten Änderungen synchronisiert werden.

Beide Zonen individuell programmieren

Der große Vorteil einer 2-Zonen-Steuerung besteht darin, dass Bereiche mit unterschiedlichem Wasserbedarf getrennt behandelt werden können. Eine Rasenfläche mit Versenkregnern benötigt beispielsweise einen anderen Bewässerungsrhythmus als eine Tropfleitung entlang einer Hecke.

Das ESP-BAT-BT stellt vier unabhängige Programme A, B, C und D zur Verfügung. Für jedes Programm können bis zu acht Startzeiten eingerichtet werden. Die einzelnen Stationen lassen sich unterschiedlichen Programmen zuordnen und können verschiedene Bewässerungslaufzeiten erhalten.

Bei den Bewässerungstagen stehen benutzerdefinierte Wochentage, gerade oder ungerade Kalendertage sowie zyklische Bewässerungsintervalle zur Verfügung. Permanente bewässerungsfreie Tage können ebenfalls festgelegt werden. So kannst du beispielsweise einen regelmäßigen Rasenmähtag grundsätzlich von der automatischen Bewässerung ausschließen.

Flexible Laufzeiten für Rasen und Tropfbewässerung

Das ESP-BAT-BT bietet einen außergewöhnlich großen Bereich für die Einstellung der Bewässerungsdauer. Die Stationslaufzeit beginnt bereits bei 7 Sekunden und reicht bis zu 9 Stunden. In Verbindung mit der saisonalen Anpassung von bis zu 200 Prozent sind maximal 18 Stunden möglich.

Damit eignet sich das Steuergerät sowohl für klassische Rasenbewässerung mit Versenkregnern und Versenksprühern als auch für Tropfbewässerungen, bei denen deutlich längere Laufzeiten sinnvoll sein können.

Eine globale monatliche saisonale Anpassung von 0 bis 200 Prozent ermöglicht dir, die Bewässerungsdauer an Jahreszeit und Wetterbedingungen anzupassen, ohne die eigentlichen Programme jedes Mal neu erstellen zu müssen.

Die beiden Zonen laufen nacheinander

Die Stationen werden unabhängig gesteuert und bei zeitlichen Überschneidungen automatisch nacheinander abgearbeitet. Dadurch wird verhindert, dass beide Magnetventile aufgrund überschneidender Programme unbeabsichtigt gleichzeitig betrieben werden.

Diese automatische Stapelung ist besonders praktisch, wenn deine Wasserquelle nur für einen Bewässerungskreis gleichzeitig ausgelegt ist. Du kannst deine Programme nach dem tatsächlichen Bewässerungsbedarf einstellen, während das Steuergerät die zeitliche Reihenfolge der Stationen übernimmt.

Zwischen zwei Stationen kann außerdem eine Verzögerung vorgesehen werden. Dadurch erhält das Bewässerungssystem Zeit, den hydraulischen Zustand zwischen dem Schließen eines Ventils und dem Öffnen des nächsten Ventils zu stabilisieren.

Regentage und Bewässerungspausen berücksichtigen

Über einen eigenen Sensoreingang lässt sich ein geeigneter Regensensor anschließen. Rain Bird nennt hierfür unter anderem den RSD-BEx. Die Sensorabschaltung kann global oder stationsbezogen verwendet werden.

Zusätzlich bietet die Rain Bird 2.0 App verschiedene Möglichkeiten, geplante Bewässerungen auszusetzen. Eine Regenpause kann beispielsweise für bis zu 14 Tage eingestellt werden. Danach nimmt das Steuergerät den normalen Bewässerungsbetrieb automatisch wieder auf.

Auch einzelne Kalendertage können im Voraus von der Bewässerung ausgeschlossen werden. Das ist praktisch, wenn du beispielsweise eine Gartenfeier planst oder an einem bestimmten Tag Arbeiten im Garten durchführen möchtest.

Hauptventil und Pumpenstart integriert

Das ESP-BAT-BT für 2 Zonen verfügt neben den beiden Stationsausgängen über einen separaten Ausgang für ein Hauptventil beziehungsweise eine Pumpenstartsteuerung. Damit kann ein zusätzliches zentrales Ventil gemeinsam mit den Bewässerungszonen angesteuert werden.

Eine Bewässerungspumpe wird dabei nicht direkt durch die Batterien des ESP-BAT-BT mit Leistung versorgt. Für eine Pumpe wird abhängig von der Anlage eine geeignete externe Pumpensteuerung beziehungsweise Relaisschaltung benötigt.

Bis zu fünf Jahre mit vier AA-Batterien

Für die Stromversorgung verwendet das ESP-BAT-BT vier handelsübliche AA-Alkalibatterien der Typen AA, LR6 beziehungsweise LR06. Rain Bird gibt eine Batterielebensdauer von drei vollen Jahren an und nennt abhängig von Einsatzbedingungen und Batterien eine mögliche maximale Laufzeit von bis zu fünf Jahren.

Das herausnehmbare Batteriefach erleichtert den Batteriewechsel. Die Batterien können ausgetauscht werden, ohne das komplette Steuergerät aus der Ventilbox auszubauen. Der gespeicherte Bewässerungsplan bleibt beim Batteriewechsel erhalten.

Über die Rain Bird 2.0 App kannst du außerdem den Batteriestatus kontrollieren. Bei mehreren gespeicherten Steuergeräten erleichtert die App dadurch die rechtzeitige Wartung.

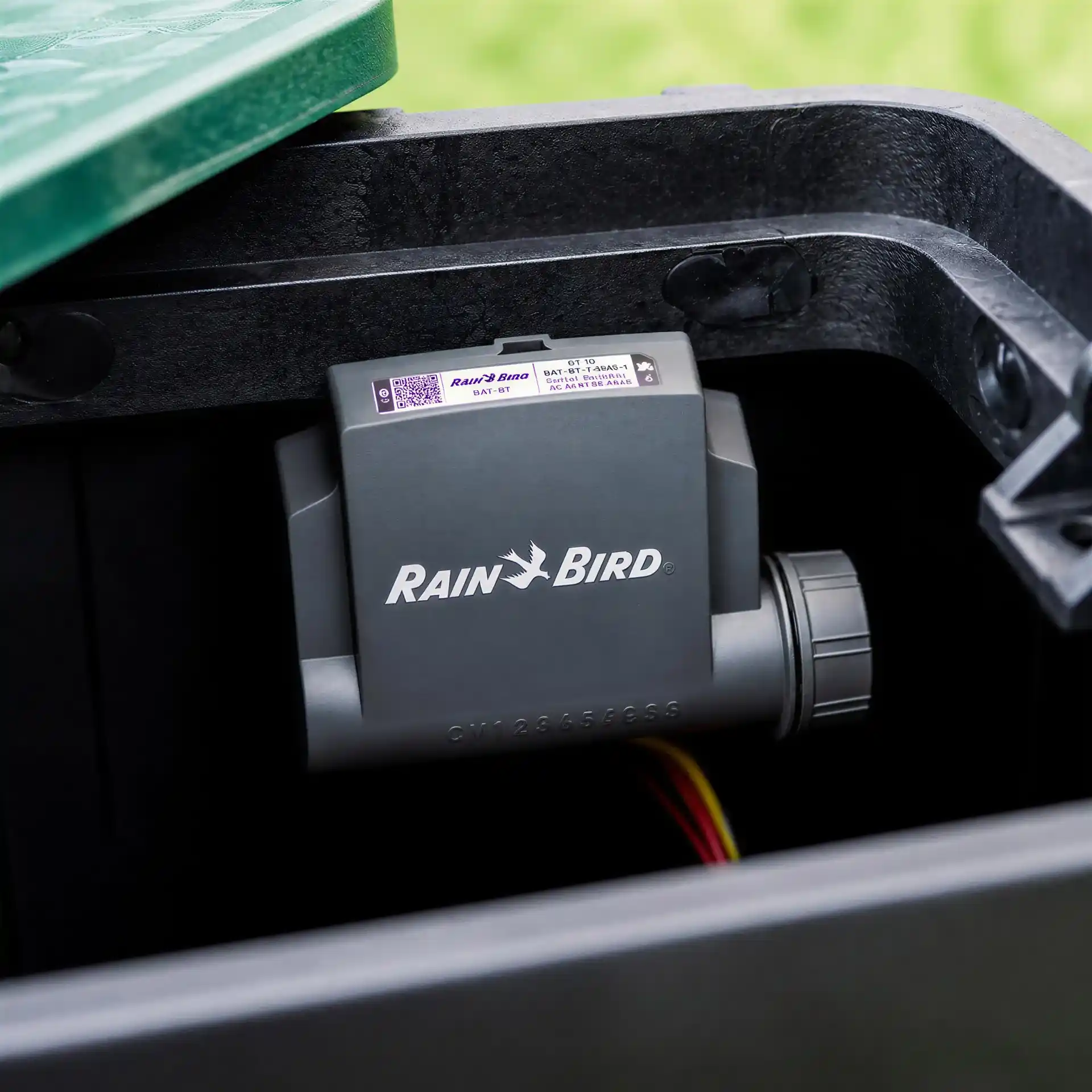

IP68 für den Einsatz in der Ventilbox

Rain Bird hat das ESP-BAT-BT speziell für anspruchsvolle Einsatzorte entwickelt. Das Gehäuse besitzt die Schutzart IP68 und schützt die Elektronik vor Staub und eindringendem Wasser. Das Steuergerät eignet sich deshalb auch für unterirdische Ventilboxen, in denen Feuchtigkeit und zeitweise sogar stehendes Wasser auftreten können.

Das Batteriefach ist zusätzlich abgedichtet. Über die vorgesehene Befestigungsmöglichkeit kann das Steuergerät mit einer Schraube oder einem Kabelbinder sicher innerhalb der Ventilbox befestigt werden.

Bluetooth ohne WLAN-Verbindung

Das ESP-BAT-BT verwendet Bluetooth Low Energy zur Kommunikation mit deinem Smartphone. Ein WLAN-Modul ist nicht eingebaut und wird für den normalen Betrieb auch nicht benötigt. Dadurch funktioniert die Steuerung selbst an Stellen im Garten, an denen dein WLAN nicht mehr erreichbar ist.

Bluetooth bedeutet allerdings nicht, dass du das Steuergerät von jedem beliebigen Ort über das Internet bedienen kannst. Für die direkte Übertragung von Änderungen und die manuelle Steuerung musst du dich innerhalb der Bluetooth-Reichweite des ESP-BAT-BT befinden.

Damit verbindet das Steuergerät zwei wichtige Vorteile: Die Bewässerungsanlage arbeitet vollständig unabhängig von Netzstrom und WLAN, während du vor Ort trotzdem den Komfort einer modernen Smartphone-Steuerung erhältst.

Kenndaten und technische Daten

• Hersteller: Rain Bird
• Serie: ESP-BAT-BT
• Modell: ESPBAT-BT2
• Produkttyp: batteriebetriebenes Bluetooth-Bewässerungssteuergerät
• Anzahl Bewässerungszonen: 2
• Steuerbare Magnetventile: 2
• Bluetooth: ja
• Bluetooth-Technologie: Bluetooth Low Energy
• Rain Bird 2.0 App: ja
• App für Android und iOS
• WLAN: nein
• Internetverbindung für lokale Steuerung erforderlich: nein
• Stromversorgung: 4 x AA-Alkalibatterien, AA/LR6/LR06
• Batterien im Lieferumfang: nein
• Batterielebensdauer: 3 Jahre, unter geeigneten Bedingungen bis zu 5 Jahre
• Benötigte Magnetspulen: kompatible 9-V-DC-Latching-Magnetspulen
• Rain Bird Magnetspule: TBOSPSOL
• Direkter Betrieb von 24-V-AC-Magnetspulen: nein
• Programme: 4 unabhängige Programme A, B, C und D
• Startzeiten: bis zu 8 je Programm
• Laufzeit je Station: 7 Sekunden bis 9 Stunden
• Maximale Laufzeit mit 200 % saisonaler Anpassung: 18 Stunden
• Saisonale Anpassung: 0 bis 200 %
• Bewässerungstage: benutzerdefiniert, gerade, ungerade oder zyklisch
• Permanente bewässerungsfreie Tage: ja
• Kalendertage ohne Bewässerung: bis zu 15 pro Jahr
• 365-Tage-Kalender mit Schaltjahrunterstützung
• Automatische Stapelung bei zeitlichen Überschneidungen: ja
• Manuelle Bewässerung über App: ja
• Regenpause: bis zu 14 Tage
• Regensensoranschluss: ja
• Regensensorabschaltung global oder stationsbezogen
• Hauptventil-/Pumpenausgang: ja
• Common-Leitungen: 1
• Programmerhalt beim Batteriewechsel: ja
• Backup-Programm speicher- und wiederherstellbar: ja
• Kurzschluss- und Leitungsunterbrechungserkennung: ja
• PIN-Code-Schutz: ja
• Schutzart: IP68
• CE-Konformität: ja
• Breite: 14,22 cm
• Höhe: 10,16 cm
• Tiefe: 6,35 cm
• Gewicht inklusive Batterien: ca. 680 g
• Montage in einer Ventilbox: ja

Häufig gestellte Fragen zum Rain Bird ESP-BAT-BT 2 Zonen

Was bedeutet 2 Zonen beim ESP-BAT-BT?

Du kannst zwei Magnetventile und damit zwei getrennte Bewässerungskreise steuern. Beispielsweise kann eine Zone deine Rasenregner versorgen, während die zweite Zone eine Tropfbewässerung für Beete oder Hecken übernimmt.

Können beide Zonen unterschiedlich programmiert werden?

Ja. Die beiden Stationen können verschiedenen Programmen zugeordnet und mit unterschiedlichen Bewässerungslaufzeiten betrieben werden. Dadurch lassen sich Bereiche mit unterschiedlichem Wasserbedarf getrennt steuern.

Laufen beide Magnetventile gleichzeitig?

Nein. Das ESP-BAT-BT arbeitet die Stationen nacheinander ab. Überschneiden sich programmierte Startzeiten, werden die Bewässerungsvorgänge automatisch gestapelt.

Kann ich das Steuergerät selbst installieren?

Die Installation ist vergleichsweise einfach, weil keine 230-V-Stromversorgung zum Steuergerät geführt werden muss. Du benötigst kompatible 9-V-DC-Latching-Magnetspulen und solltest die Verbindungen innerhalb der Ventilbox mit geeigneten wasserdichten Kabelverbindern ausführen.

Welche Magnetspulen werden benötigt?

Das ESP-BAT-BT benötigt kompatible 9-V-DC-Latching-Magnetspulen. Rain Bird bietet hierfür die TBOSPSOL Magnetspule an. Standardmäßige 24-V-AC-Magnetspulen können nicht direkt betrieben werden.

Welche Rain Bird Ventile sind mit TBOSPSOL kompatibel?

Rain Bird nennt unter anderem die Ventilserien DV, DVF, PGA, PEB und PESB als kompatibel. Das ESP-BAT-BT beziehungsweise TBOSPSOL ist nicht mit dem Rain Bird 100HV9V kompatibel.

Welche Batterien benötigt das ESP-BAT-BT?

Das Steuergerät benötigt vier AA-Alkalibatterien der Typen AA, LR6 oder LR06. Die Batterien sind nicht im Lieferumfang enthalten.

Wie lange halten die Batterien?

Rain Bird gibt drei volle Jahre Batteriebetrieb an. Abhängig von den verwendeten Batterien, dem Bewässerungsplan und den Betriebsbedingungen kann eine maximale Batterielebensdauer von bis zu fünf Jahren erreicht werden.

Kann ich einen Regensensor anschließen?

Ja. Das Steuergerät besitzt einen eigenen Sensoreingang für einen geeigneten Regensensor mit potentialfreiem Kontakt. Rain Bird nennt beispielsweise den RSD-BEx.

Kann ich ein Hauptventil anschließen?

Ja. Zusätzlich zu den zwei Bewässerungsstationen besitzt das ESP-BAT-BT einen separaten Hauptventil-/Pumpenausgang.

Funktioniert die 2-Zonen-Version mit der Rain Bird 2.0 App?

Ja. Das ESP-BAT-BT wird mit der Rain Bird 2.0 App für Android und iOS eingerichtet und bedient.

Benötige ich WLAN?

Nein. Die Kommunikation erfolgt über Bluetooth Low Energy direkt zwischen Smartphone und Steuergerät. Am Installationsort ist deshalb keine WLAN-Verbindung erforderlich.

Kann ich das Steuergerät von unterwegs bedienen?

Nicht direkt über das Internet. Änderungen können im Offline-Modus der App vorbereitet werden, die Übertragung an das Steuergerät erfolgt jedoch erst wieder, wenn sich dein Smartphone innerhalb der Bluetooth-Reichweite befindet.

Kann das ESP-BAT-BT in einer Ventilbox montiert werden?

Ja. Das IP68-Gehäuse ist speziell für anspruchsvolle Bedingungen ausgelegt und eignet sich für die Installation direkt in einer Ventilbox.
