Rain Bird XCZ-075-PRF Filter mit Druckregler 2,1 bar und 24V Magnetventil ¾ Zoll

Komplette Steuerzone für Tropfbewässerung

Das Rain Bird XCZ-075-PRF ist eine vormontierte Kombination aus 24V Magnetventil, Feinfilter und Druckregler für Tropf- und Microbewässerungsanlagen. Das Set übernimmt damit drei wichtige Funktionen einer Bewässerungszone: automatisches Öffnen und Schließen der Wasserzufuhr, Filtration des Bewässerungswassers und Regulierung des Ausgangsdrucks.

Durch die bereits aufeinander abgestimmten Komponenten eignet sich das XCZ-075-PRF besonders für automatische Bewässerungsanlagen mit niedrigen Durchflussmengen. Die kompakte Bauweise reduziert die Anzahl einzelner Bauteile und Verbindungen und erleichtert die Installation innerhalb einer Ventilbox.

24V Magnetventil für niedrige Durchflüsse

Das integrierte Rain Bird Low Flow Magnetventil wurde speziell für Bewässerungszonen mit geringen Wassermengen entwickelt. Der Durchflussbereich des kompletten XCZ-075-PRF liegt bei 0,8-18,9 l/min beziehungsweise ungefähr 48-1.134 l/h.

Die Magnetspule arbeitet mit 24 VAC und kann mit entsprechenden Rain Bird Bewässerungssteuergeräten sowie anderen geeigneten 24V Bewässerungssteuerungen verwendet werden. Das Steuergerät öffnet und schließt das Magnetventil automatisch entsprechend dem programmierten Bewässerungsplan.

Integrierter Druckregler mit 2,1 bar

Hinter dem Magnetventil befindet sich der druckregulierende RBY-Filter. Der integrierte Druckregler sorgt für einen nominalen Ausgangsdruck von 30 psi beziehungsweise rund 2,1 bar. Dadurch werden die nachfolgenden Komponenten der Tropf- oder Microbewässerung mit einem kontrollierten Wasserdruck versorgt.

Der zulässige Eingangsdruck des XCZ-075-PRF beträgt 1,4-10,3 bar. Für einen geregelten Ausgangsdruck von 2,1 bar muss abhängig vom aktuellen Wasserdurchfluss ein ausreichend hoher Eingangsdruck vorhanden sein.

75 µm Filter schützt Tropfer und Tropfrohre

Der integrierte RBY-Siebfilter ist mit einem Edelstahlsieb mit 200 Mesh beziehungsweise 75 µm Filterfeinheit ausgestattet. Dadurch werden feine Schmutzpartikel aus dem Bewässerungswasser zurückgehalten, bevor sie Tropfer, Tropfrohre, Microsprüher oder andere empfindliche Komponenten erreichen.

Das Siebelement ist für Wartungsarbeiten zugänglich und kann gereinigt werden. Bei Beschädigung lässt es sich separat durch den Rain Bird RBY-200SSMX Ersatz-Siebfilter ersetzen.

Weniger Bauteile und Verbindungen

Ein wesentlicher Vorteil des XCZ-075-PRF ist die kompakte Kombination der einzelnen Funktionen. Statt Magnetventil, Filter und Druckregler als separate Komponenten zusammenzustellen, erhältst du eine bereits vormontierte und aufeinander abgestimmte Einheit.

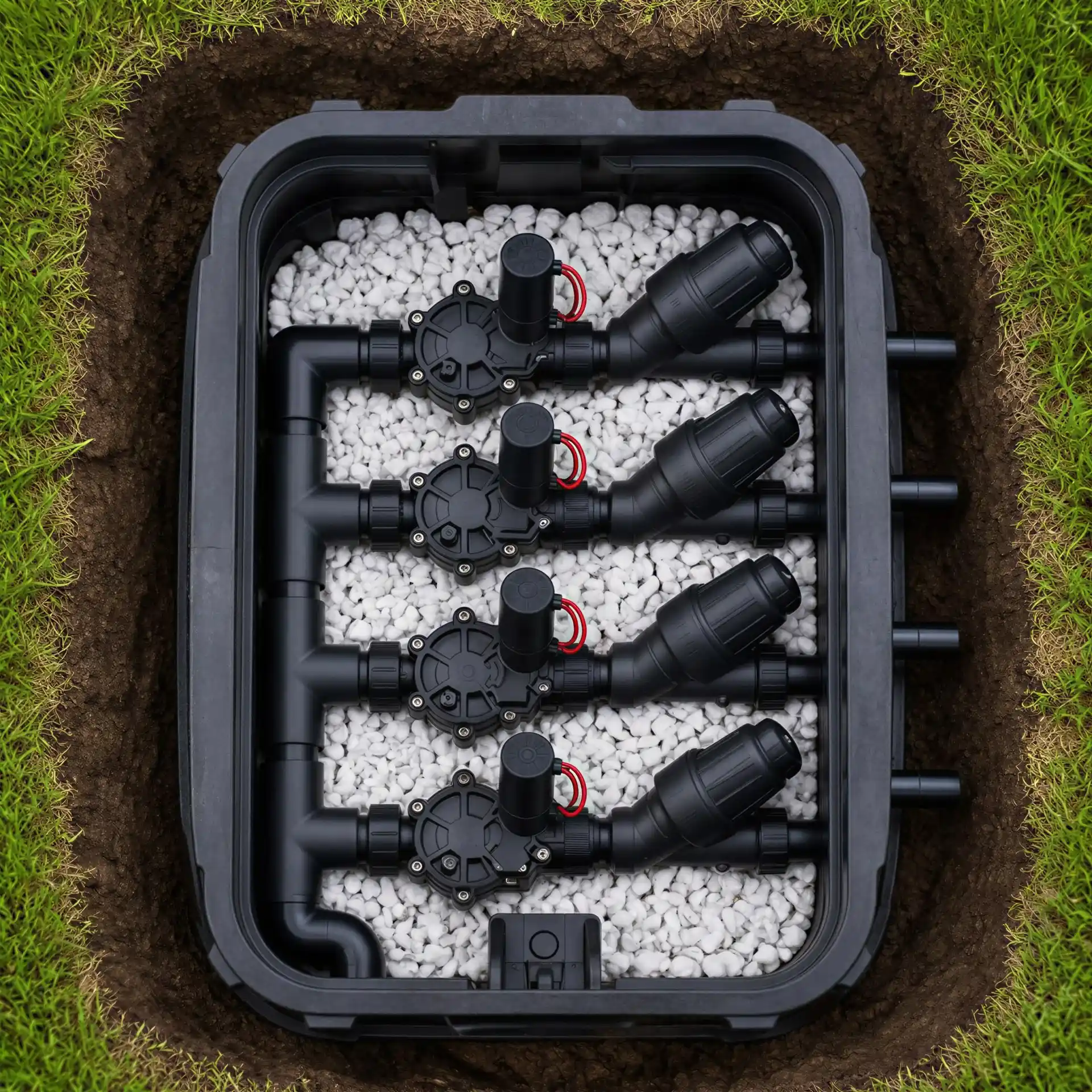

Dadurch benötigt die Steuerzone weniger Platz in der Ventilbox und besitzt weniger Verbindungsstellen. Das vereinfacht nicht nur die Montage, sondern reduziert auch mögliche Leckstellen innerhalb der Installation.

Kenndaten und Maße

• Hersteller: Rain Bird
• Modell: XCZ075PRF / XCZ-075-PRF
• Produkttyp: vormontierte Steuerzone / Control Zone Kit
• Funktionen: Ventilsteuerung, Filtration und Druckregulierung
• Ventiltyp: Rain Bird Low Flow Magnetventil
• Magnetspule: 24 VAC, 50/60 Hz
• Anschlussgröße: ¾ Zoll
• Durchflussbereich: 0,8-18,9 l/min
• Durchflussbereich: ca. 48-1.134 l/h
• Eingangsdruck: 1,4-10,3 bar
• Geregelter Ausgangsdruck: 2,1 bar / 30 psi
• Filtertyp: Siebfilter
• Filtermaterial: Edelstahl
• Filterfeinheit: 75 µm
• Maschenweite: 200 Mesh
• Ersatz-Siebelement: Rain Bird RBY-200SSMX
• Gesamtlänge: ca. 254 mm
• Einsatzbereich: Tropfbewässerung und Microbewässerung
• Lieferzustand: vormontiert

Häufig gestellte Fragen zum XCZ-075-PRF

Was ist im XCZ-075-PRF enthalten?

Das XCZ-075-PRF besteht aus einem Rain Bird Low Flow Magnetventil und einem druckregulierenden RBY-Siebfilter. Die vormontierte Einheit übernimmt das automatische Ein- und Ausschalten, die Filtration und die Druckregulierung einer Bewässerungszone.

Mit welcher Spannung arbeitet das Magnetventil?

Die Magnetspule arbeitet mit 24 VAC bei 50/60 Hz. Für den automatischen Betrieb wird daher ein geeignetes 24V Bewässerungssteuergerät benötigt.

Auf welchen Druck wird das Wasser geregelt?

Der integrierte Druckregler stellt einen nominalen Ausgangsdruck von 30 psi beziehungsweise rund 2,1 bar bereit.

Welche Filterfeinheit besitzt das XCZ-075-PRF?

Das integrierte Edelstahlsieb besitzt eine Filterfeinheit von 75 µm beziehungsweise 200 Mesh und schützt nachfolgende Komponenten vor feinen Schmutzpartikeln.

Für welchen Durchfluss ist das Set geeignet?

Rain Bird gibt für das XCZ-075-PRF einen Durchflussbereich von 0,8-18,9 l/min an. Das entspricht ungefähr 48-1.134 l/h.

Warum eignet sich das XCZ-075-PRF besonders für Tropfbewässerung?

Das verwendete Low Flow Ventil ist für niedrige Durchflussmengen ausgelegt. Gleichzeitig werden das Bewässerungswasser gefiltert und der Wasserdruck auf 2,1 bar geregelt. Damit sind die wichtigsten Funktionen einer automatischen Tropfbewässerungszone in einer kompakten Einheit zusammengefasst.
