Rain Bird DBM Quick Connect Kabelverbinder - 5 Stück

Rain Bird DBM Quick Connect Kabelverbinder

Die Rain Bird DBM Quick Connect Kabelverbinder ermöglichen eine schnelle und zuverlässige elektrische Verbindung von Steuerkabeln in automatischen Bewässerungsanlagen. Die kompakten Verbinder eignen sich besonders für den Anschluss von 24-V-Magnetventilen an die Kabel eines Bewässerungssteuergeräts. Durch die selbstschneidende Kontakttechnik lassen sich isolierte Kupferleiter ohne vorheriges Abisolieren miteinander verbinden.

Die Packung mit fünf Kabelverbindern ist ideal für die Installation, Erweiterung oder Reparatur deiner Gartenbewässerung. Dank ihrer kompakten Bauform können die Verbinder auch in unterirdischen Ventilboxen eingesetzt werden. Die Schutzart IP67 und die integrierte Silikonabdichtung unterstützen eine zuverlässige Verbindung bei Feuchtigkeit.

Schnelle Kabelverbindung ohne Abisolieren

Der Rain Bird DBM Quick Connect ist mit einer selbstschneidenden Metallklinge ausgestattet. Du kannst die isolierten Kupferleiter direkt in den Verbinder einführen und anschließend die grüne Kappe vollständig herunterdrücken. Dabei durchdringt die Metallklinge die Isolierung und stellt den elektrischen Kontakt zwischen den Leitern her. Ein separates Abisolieren der Kabelenden ist nicht erforderlich.

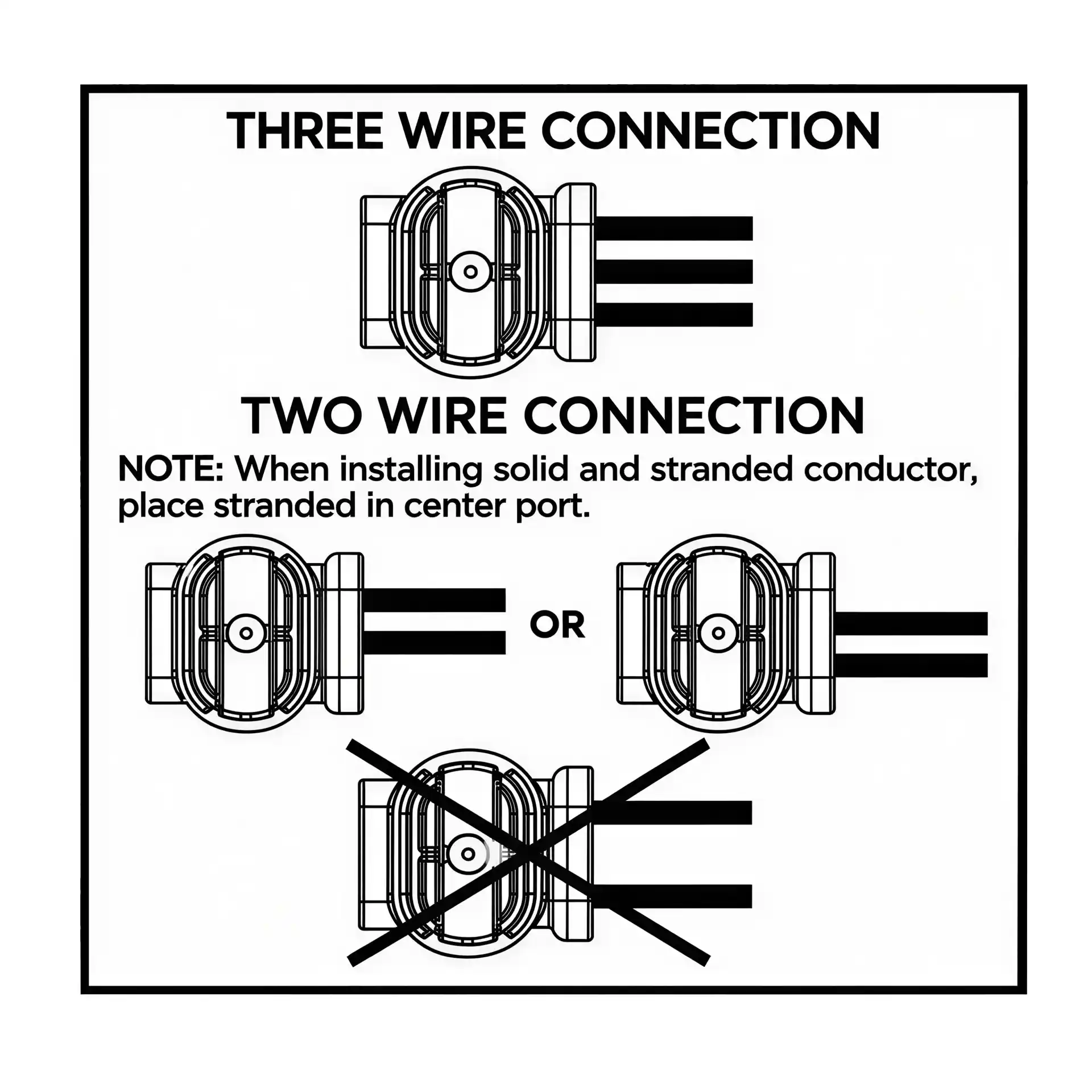

Jeder Kabelverbinder kann bis zu drei geeignete Kupferleiter mit einem Querschnitt von 0,8 oder 1,5 mm² aufnehmen. Die einteilige Metallklinge sorgt für den Stromfluss zwischen den angeschlossenen Leitern. Durch die transparente grüne Kappe kannst du die Position der Verbindung kontrollieren und erkennen, ob der Verbinder korrekt geschlossen wurde.

IP67 Schutz für feuchte Ventilboxen

Die Rain Bird DBM Kabelverbinder sind für elektrische Niederspannungsverbindungen bis 30 Volt in feuchter oder nasser Umgebung zugelassen. Ihre Schutzart IP67 bietet Schutz gegen Staub und zeitweiliges Untertauchen unter den dafür vorgesehenen Prüfbedingungen. Damit eignen sich die Verbinder besonders für Bewässerungsanlagen, bei denen elektrische Anschlüsse in Ventilboxen oder anderen feuchtigkeitsbelasteten Bereichen untergebracht sind.

Im Inneren des Verbinders befindet sich eine Silikondichtmasse, die den Kontaktbereich vor eindringender Feuchtigkeit schützt. Das Gehäuse ist UV- und schlagbeständig ausgeführt. Die Kombination aus mechanischer Kontaktierung und integrierter Abdichtung macht den DBM Quick Connect zu einer praktischen Lösung für die elektrische Installation von Magnetventilen.

Ideal für Magnetventile und Bewässerungssteuergeräte

Die Rain Bird DBM Quick Connect Kabelverbinder eignen sich für den Anschluss kompatibler 24-V-Magnetventile an ein Bewässerungssteuergerät. Sie können beispielsweise bei der Verkabelung von Rain Bird DV, DVF, PGA oder PEB Magnetventilen verwendet werden, sofern die Leiterquerschnitte und elektrischen Anforderungen passen. Auch bei der Erweiterung bestehender Bewässerungsanlagen lassen sich damit zusätzliche Kabelverbindungen herstellen.

Vor der Montage musst du die Stromversorgung des Bewässerungssteuergeräts ausschalten. Verwende ausschließlich geeignete isolierte Kupferleiter und achte darauf, dass die Kabel vollständig im Verbinder sitzen. Nach dem Herunterdrücken der Kappe solltest du die Verbindung kontrollieren und anschließend die betreffende Bewässerungszone testen. Die Packung mit fünf Stück bietet dir mehrere Verbinder für Montage- und Wartungsarbeiten.

Kenndaten und Maße

• Hersteller: Rain Bird
• Modell: DBM Quick Connect
• Offizielle Verpackungsbezeichnung: DBM10
• Produkttyp: Selbstschneidender Kabelverbinder
• Verkaufseinheit: 5 Stück
• Maximale Anwendungsspannung: 30 V für feuchte und nasse Einsatzbereiche
• Schutzart: IP67
• Anzahl der Leiter: Bis zu 3
• Geeignete Leiterquerschnitte: 0,8 oder 1,5 mm²
• Leitermaterial: Isolierte Kupferleiter
• Kontaktierung: Selbstschneidende Metallklinge
• Abisolieren erforderlich: Nein
• Abdichtung: Integrierte Silikondichtmasse
• Temperaturbereich der Dichtmasse: -45 bis +200 °C
• Gehäuse: UV- und schlagbeständig
• Verschlusskappe: Transparent grün
• Einsatzbereich: Elektrische Verbindungen in Bewässerungsanlagen
• Lieferumfang: 5 Rain Bird DBM Quick Connect Kabelverbinder

Häufig gestellte Fragen

Muss ich die Kabel vor der Montage abisolieren?

Nein. Der Rain Bird DBM Quick Connect besitzt eine selbstschneidende Metallklinge. Die isolierten Kupferleiter werden direkt eingeführt und durch Herunterdrücken der Kappe elektrisch miteinander verbunden.

Wie viele Kabel kann ich mit einem DBM Verbinder verbinden?

Ein Rain Bird DBM Quick Connect kann bis zu drei geeignete isolierte Kupferleiter mit einem Querschnitt von 0,8 oder 1,5 mm² miteinander verbinden.

Ist der Rain Bird DBM Kabelverbinder wasserdicht?

Der Kabelverbinder besitzt die Schutzart IP67 und ist für elektrische Niederspannungsverbindungen in feuchter oder nasser Umgebung vorgesehen. Die integrierte Silikonabdichtung schützt den elektrischen Kontaktbereich.

Kann ich die Kabelverbinder für 24-V-Magnetventile verwenden?

Ja. Die Rain Bird DBM Quick Connect Kabelverbinder eignen sich für passende Kupferleitungen von 24-V-Bewässerungsanlagen, beispielsweise zum Anschluss von Magnetventilen an das Steuerkabel.

Sind die Kabelverbinder für Rain Bird DV und PGA Magnetventile geeignet?

Ja. Sie können für die elektrische Verkabelung dieser Magnetventile verwendet werden, sofern die eingesetzten Kupferleiter den zulässigen Querschnitten entsprechen.

Kann ich die Kabelverbinder in einer Ventilbox verwenden?

Ja. Durch die kompakte Bauweise, die integrierte Silikonabdichtung und die Schutzart IP67 eignen sich die Verbinder für feuchtigkeitsbelastete Installationen in Ventilboxen.

Wie viele Kabelverbinder sind enthalten?

Du erhältst fünf Rain Bird DBM Quick Connect Kabelverbinder. Damit kannst du mehrere elektrische Verbindungen bei der Installation oder Wartung deiner Bewässerungsanlage herstellen.
