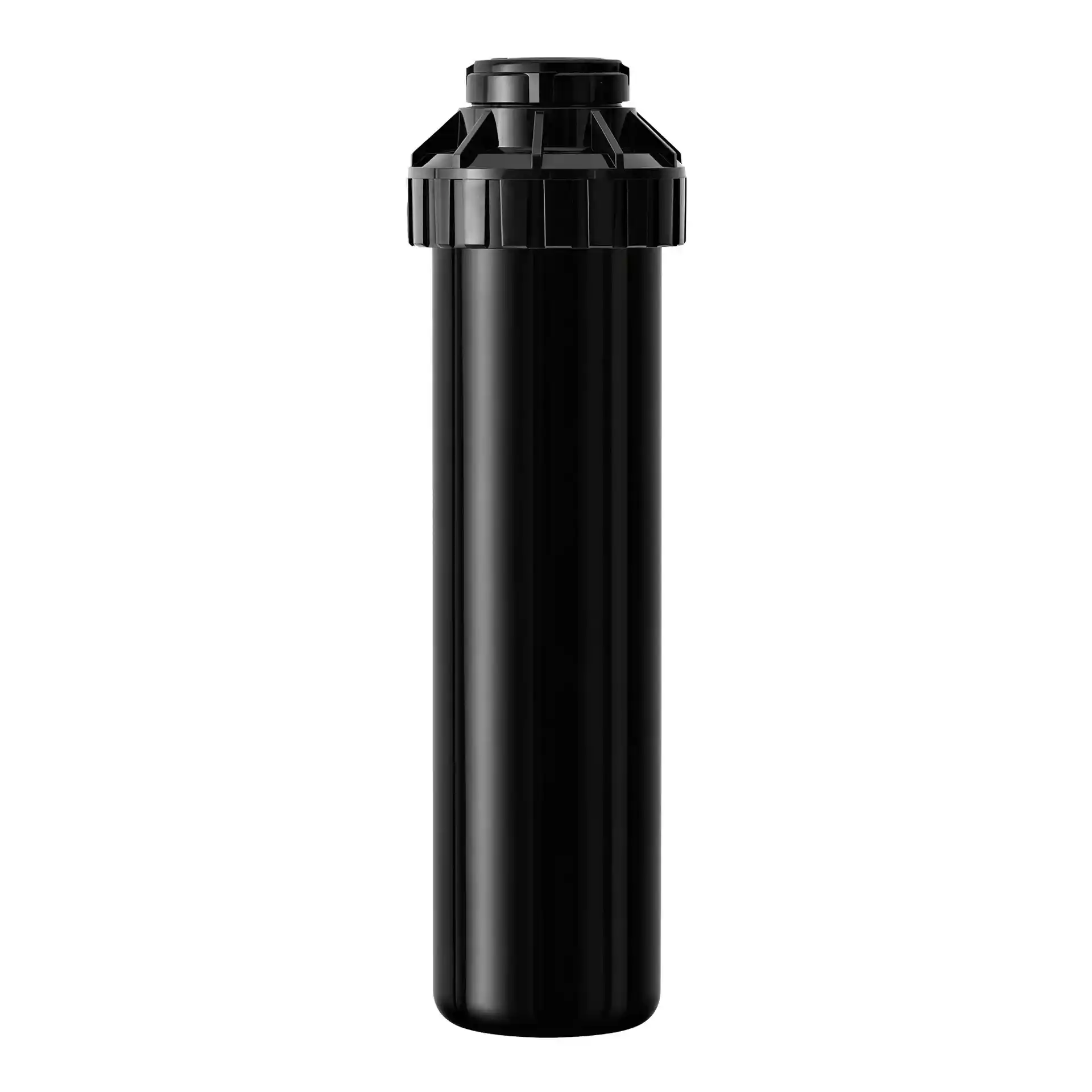

Rain Bird Versenkregner 3504-PC (4,6 - 10,7m) Voll- und Teilkreis

Rain Bird 3504-PC Getrieberegner für Rasenflächen

Der Rain Bird 3504-PC ist ein kompakter Getriebe-Versenkregner für die automatische Bewässerung kleiner bis mittelgroßer Rasenflächen. Mit einer Wurfweite von etwa 4,6 bis 10,7 m schließt er die Lücke zwischen klassischen Versenksprühern mit Sprüh- oder Rotationsdüsen und größeren Getrieberegnern. Besonders praktisch ist seine flexible Sektoreinstellung: Der Beregnungswinkel lässt sich von 40° bis 360° einstellen, sodass derselbe Regner sowohl als Teilkreisregner als auch für eine vollständige Vollkreisbewässerung eingesetzt werden kann.

Während der Bewässerung fährt der Aufsteiger durch den Wasserdruck etwa 10,2 cm aus dem Boden und verteilt das Wasser über die eingestellte Fläche. Nach dem Abschalten fährt der Regner wieder in sein Gehäuse zurück. Dadurch bleibt die Rasenfläche außerhalb der Bewässerungszeiten weitgehend frei und kann normal gemäht und genutzt werden.

Rain Curtain Düsen für gleichmäßige Wasserverteilung

Eine Besonderheit der Rain Bird 3500 Serie ist die Rain Curtain Düsen-Technologie. Die Düsen erzeugen größere, windbeständigere Wassertropfen und sorgen gleichzeitig für eine gute Nahbereichsbewässerung rund um den Regner. Dadurch soll das Wasser möglichst gleichmäßig vom Regner bis zum äußeren Bereich der eingestellten Wurfweite verteilt werden.

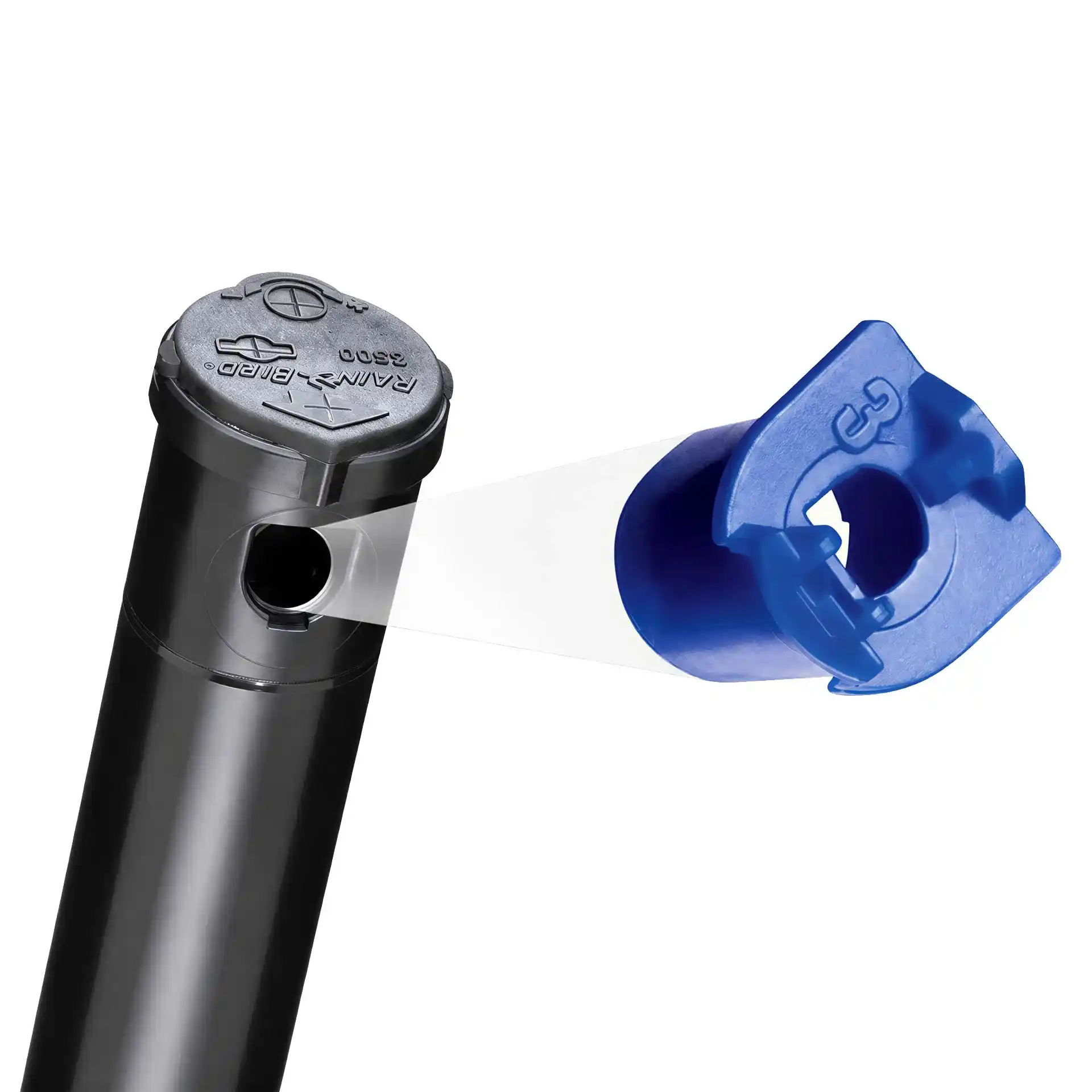

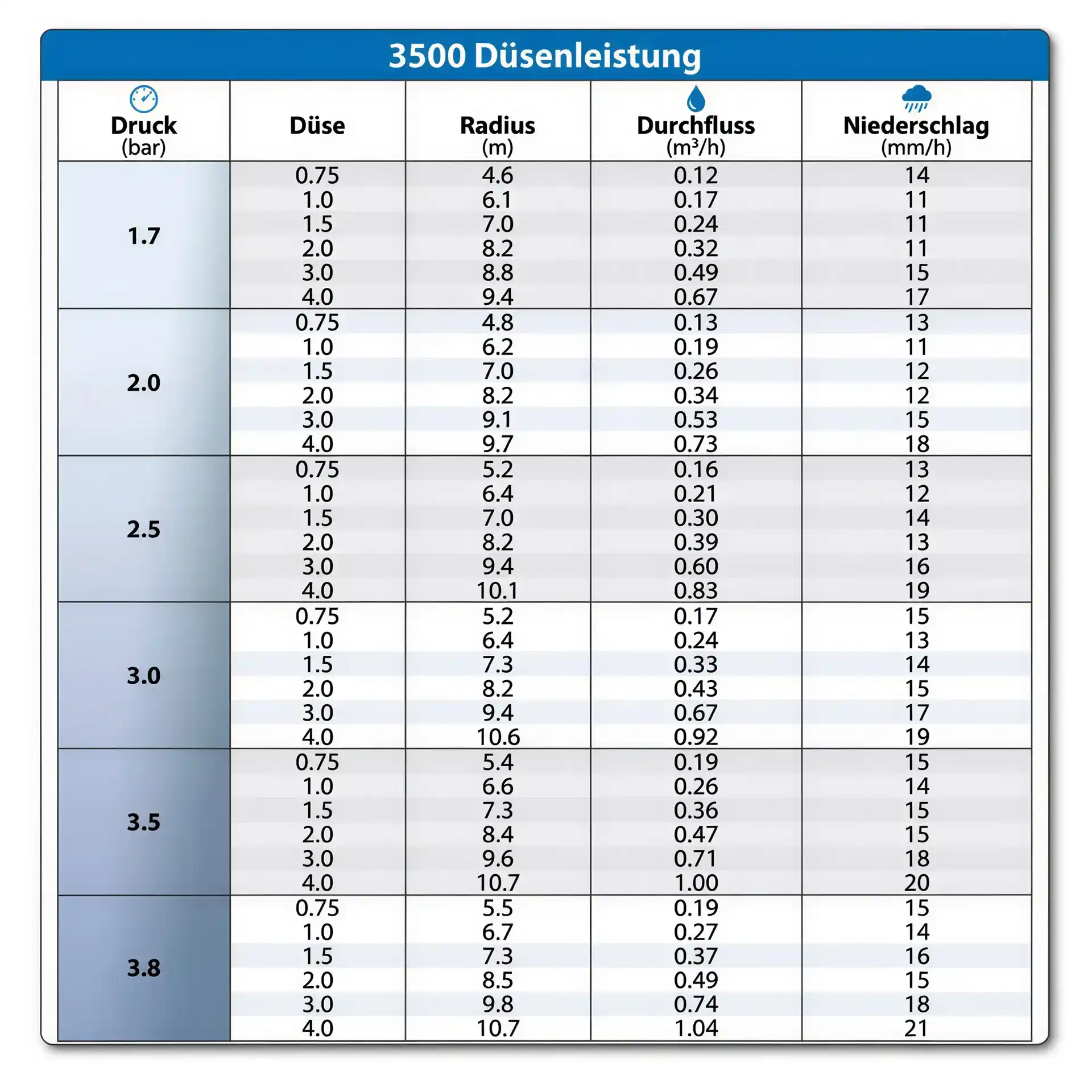

Über unterschiedliche Düsen lässt sich der Wasserverbrauch an die jeweilige Planung der Bewässerungsanlage anpassen. Der mögliche Durchflussbereich liegt je nach eingesetzter Düse und Betriebsdruck zwischen etwa 2,0 und 17,4 l/min beziehungsweise 0,12 und 1,04 m³/h. Dadurch kann der 3504-PC auf unterschiedliche Flächengrößen und verfügbare Wassermengen abgestimmt werden.

Teilkreis und Vollkreis mit nur einem Regner

Der Rain Bird 3504-PC unterscheidet sich von reinen Vollkreisregnern dadurch, dass sein Beregnungssektor flexibel eingestellt werden kann. Möglich sind Bereiche von 40° bis 360°. An einer Rasenkante kannst du beispielsweise nur in Richtung der Grünfläche bewässern, während ein zentral platzierter Regner auf 360° eingestellt werden kann.

Das ist besonders praktisch bei unterschiedlich geformten Grundstücken. Ecken, Randbereiche und offene Rasenflächen können mit demselben Reglermodell geplant werden. Die Einstellung des Sektors erfolgt von oben mit einem einfachen Schlitzschraubendreher. Werkseitig ist der Regner auf einen Sektor von 180° voreingestellt.

Montage des Rain Bird 3504-PC

Der Getrieberegner besitzt an der Unterseite einen 1/2 Zoll Innengewindeanschluss und wird an die unterirdische Bewässerungsleitung angeschlossen. Für die Montage eignet sich beispielsweise eine flexible Regneranschlussleitung oder ein Swing Joint. Dadurch lässt sich der Regner leichter auf die richtige Höhe und Position ausrichten und ist weniger empfindlich gegenüber Belastungen von oben.

Beim Einbau sollte die Oberkante des eingefahrenen Regners möglichst bündig mit der späteren Rasenoberfläche abschließen. Der Regnerkörper selbst ist etwa 16,8 cm hoch. Beim Betrieb fährt der Aufsteiger rund 10,2 cm aus dem Gehäuse. Eine korrekte Einbauhöhe verhindert, dass der Regner beim Rasenmähen stört und sorgt gleichzeitig dafür, dass der Wasserstrahl nicht unnötig durch Gras behindert wird.

Wurfweite und Beregnungssektor einstellen

Nach der Montage kannst du den gewünschten Beregnungssektor von 40° bis 360° einstellen. Zusätzlich lässt sich die Wurfweite über die Strahlstör- beziehungsweise Radiusreduzierschraube verringern. Die endgültige Reichweite hängt jedoch nicht nur von dieser Einstellung ab, sondern insbesondere von der eingesetzten Rain Curtain Düse, dem vorhandenen Wasserdruck und der verfügbaren Wassermenge.

Für eine gleichmäßige Rasenbewässerung sollten die Regner nicht einfach mit ihrer maximalen Wurfweite möglichst weit auseinander gesetzt werden. Bei der Planung ist eine ausreichende Überlappung der Beregnungsbereiche wichtig, damit auch zwischen den Regnern genügend Wasser ankommt.

Für welche Flächen eignet sich der 3504-PC?

Mit maximal 10,7 m Wurfweite ist der Rain Bird 3504-PC vor allem für private Gärten sowie kleine bis mittelgroße Rasenflächen interessant. Er eignet sich für rechteckige, quadratische und unregelmäßig geformte Flächen, weil sich der Beregnungswinkel flexibel an Grundstücksgrenzen, Wege, Terrassen und Beete anpassen lässt.

Für sehr kleine Flächen sind Versenksprüher mit Sprüh- oder R-VAN Rotationsdüsen häufig die bessere Wahl. Werden dagegen deutlich größere Wurfweiten oder höhere Durchflussleistungen benötigt, bietet Rain Bird mit der 5000 Serie größere Getrieberegner an. Der 3504-PC positioniert sich damit als kompakter Getrieberegner für mittlere Reichweiten.

Unterschied zwischen 3504-PC und 3504-PC-SAM

Der normale Rain Bird 3504-PC besitzt kein integriertes SAM Rückschlagventil. Bei weitgehend ebenen Rasenflächen ist diese Standardausführung in vielen Anlagen ausreichend. Liegen mehrere Regner jedoch auf unterschiedlichen Höhen, kann nach dem Abschalten der Bewässerung Restwasser über den tiefer gelegenen Regner aus der Leitung austreten.

Für solche Situationen gibt es den Rain Bird 3504-PC-SAM mit integriertem Seal-A-Matic Rückschlagventil. Dieses hält laut Rain Bird einen Höhenunterschied von bis zu etwa 2,1 m zurück. Dadurch kann das Entleeren der Leitung an tiefer gelegenen Regnern reduziert werden. Für Hanglagen oder Bewässerungszonen mit deutlichen Höhenunterschieden ist deshalb die SAM Variante besonders interessant.

Kenndaten und Maße

• Hersteller: Rain Bird
• Serie: 3500
• Modell: 3504-PC
• Regnertyp: Getriebe-Versenkregner
• Beregnungssektor: 40° bis 360°
• Teilkreis und Vollkreis: ja
• Wurfweite: 4,6 bis 10,7 m
• Betriebsdruck: 1,7 bis 3,8 bar
• Durchfluss: ca. 2,0 bis 17,4 l/min
• Durchfluss: ca. 0,12 bis 1,04 m³/h
• Niederschlagsrate: ca. 9 bis 21 mm/h
• Strahlanstieg: 25°
• Aufsteigerhöhe: 10,2 cm
• Gehäusehöhe: ca. 16,8 cm
• Sichtbarer Durchmesser: ca. 2,9 cm
• Anschluss: 1/2 Zoll Innengewinde unten
• Düsentyp: Rain Curtain Düsen
• Filter: herausnehmbares Filtersieb
• Ausführung: ohne SAM Rückschlagventil

Häufige Fragen zum Rain Bird 3504-PC

Ist der Rain Bird 3504-PC ein Vollkreis- oder Teilkreisregner?

Beides. Der Beregnungssektor des 3504-PC lässt sich zwischen 40° und 360° einstellen. Dadurch kannst du ihn beispielsweise an einer Rasenkante als Teilkreisregner oder innerhalb einer Rasenfläche mit 360° Vollkreis einsetzen.

Welche Wurfweite hat der Rain Bird 3504-PC?

Je nach eingesetzter Düse, Wasserdruck und Einstellung liegt die Wurfweite zwischen etwa 4,6 und 10,7 m. Die Reichweite kann zusätzlich über die Radiusreduzierschraube angepasst werden.

Welchen Wasserdruck benötigt der Rain Bird 3504-PC?

Rain Bird gibt für die 3500 Serie einen Betriebsbereich von 1,7 bis 3,8 bar an. Welche Wurfweite und Wassermenge tatsächlich erreicht werden, hängt vom Druck und von der eingesetzten Düse ab.

Wie wird der Rain Bird 3504-PC angeschlossen?

Der Regner besitzt an der Unterseite ein 1/2 Zoll Innengewinde. Für eine flexible unterirdische Montage kann der Anschluss beispielsweise über eine passende Regneranschlussleitung oder einen Swing Joint an die Bewässerungsleitung erfolgen.

Wie tief wird der Rain Bird 3504-PC eingebaut?

Der Regnerkörper ist etwa 16,8 cm hoch. Entscheidend ist jedoch die endgültige Position: Die Oberkante des eingefahrenen Regners sollte möglichst bündig mit der Rasenoberfläche abschließen. Beim Bewässern fährt der Aufsteiger etwa 10,2 cm aus.

Was ist der Unterschied zwischen 3504-PC und 3504-PC-SAM?

Der 3504-PC ist die Standardausführung ohne Rückschlagventil. Der 3504-PC-SAM besitzt zusätzlich ein Seal-A-Matic Rückschlagventil, das das Auslaufen tiefer gelegener Regner nach dem Abschalten reduziert und Höhenunterschiede von bis zu etwa 2,1 m zurückhalten kann.

Was ist der Unterschied zwischen Rain Bird 3500 und 5000?

Die 3500 Serie ist kompakter und für kurze bis mittlere Wurfweiten ausgelegt. Der 3504-PC erreicht maximal etwa 10,7 m und besitzt einen 1/2 Zoll Anschluss. Die Rain Bird 5000 Serie ist für größere Beregnungsradien und entsprechend größere Rasenflächen ausgelegt.

Kann der Rain Bird 3504-PC für automatische Rasenbewässerung verwendet werden?

Ja. Der 3504-PC ist für fest installierte unterirdische Bewässerungsanlagen vorgesehen. In Verbindung mit Rohrleitungen, Magnetventilen und einem Bewässerungscomputer kann die Rasenbewässerung vollständig automatisch gesteuert werden.

Sind die Rain Curtain Düsen beim Kauf dabei?

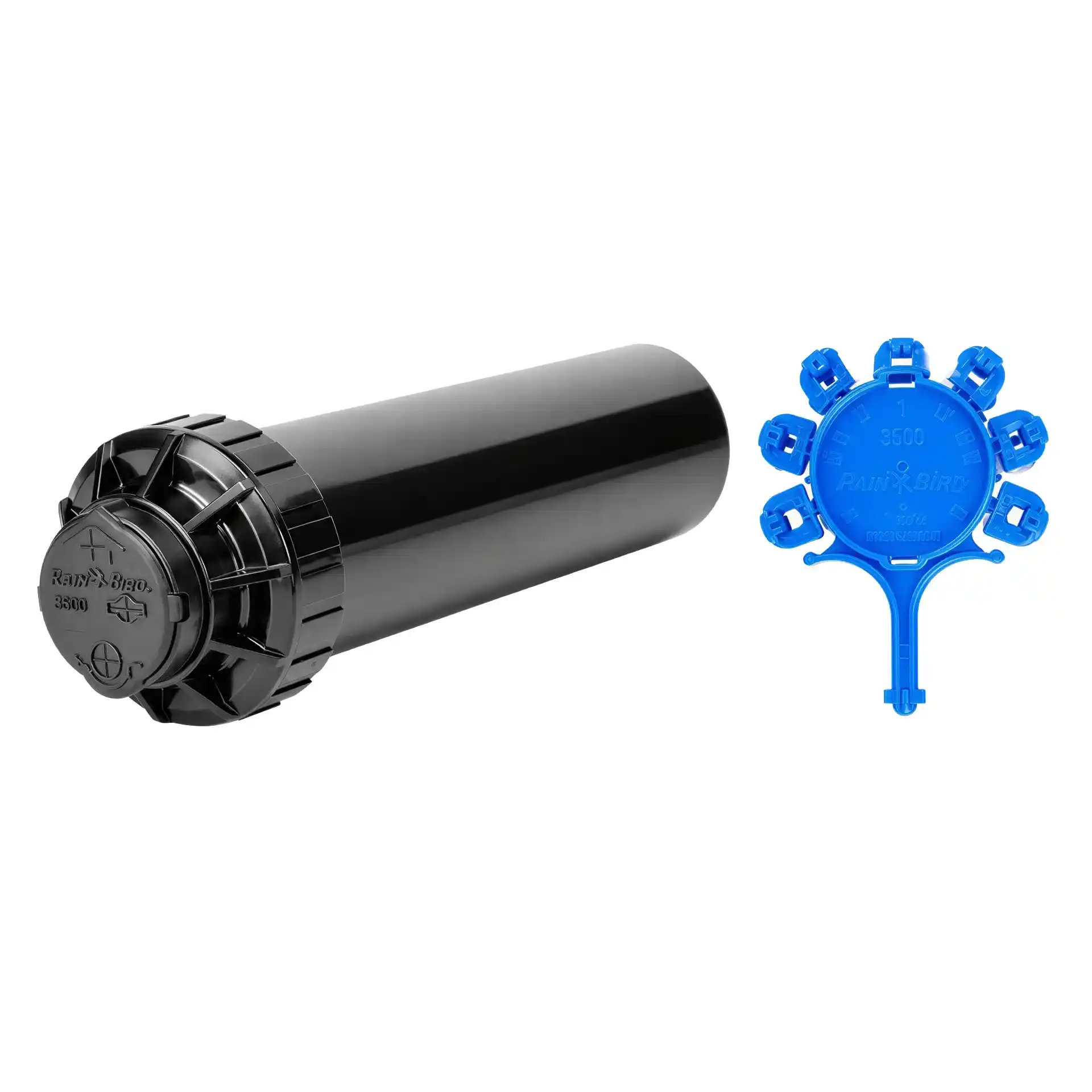

Ja. Sechs Rain Curtain Düsen für unterschiedliche Wurfweiten und Durchflussmengen bekommst du von uns direkt mitgeliefert. So kannst du den Rain Bird 3504-PC passend zu deiner Rasenfläche, dem verfügbaren Wasserdruck und der gewünschten Beregnungsleistung einstellen.
