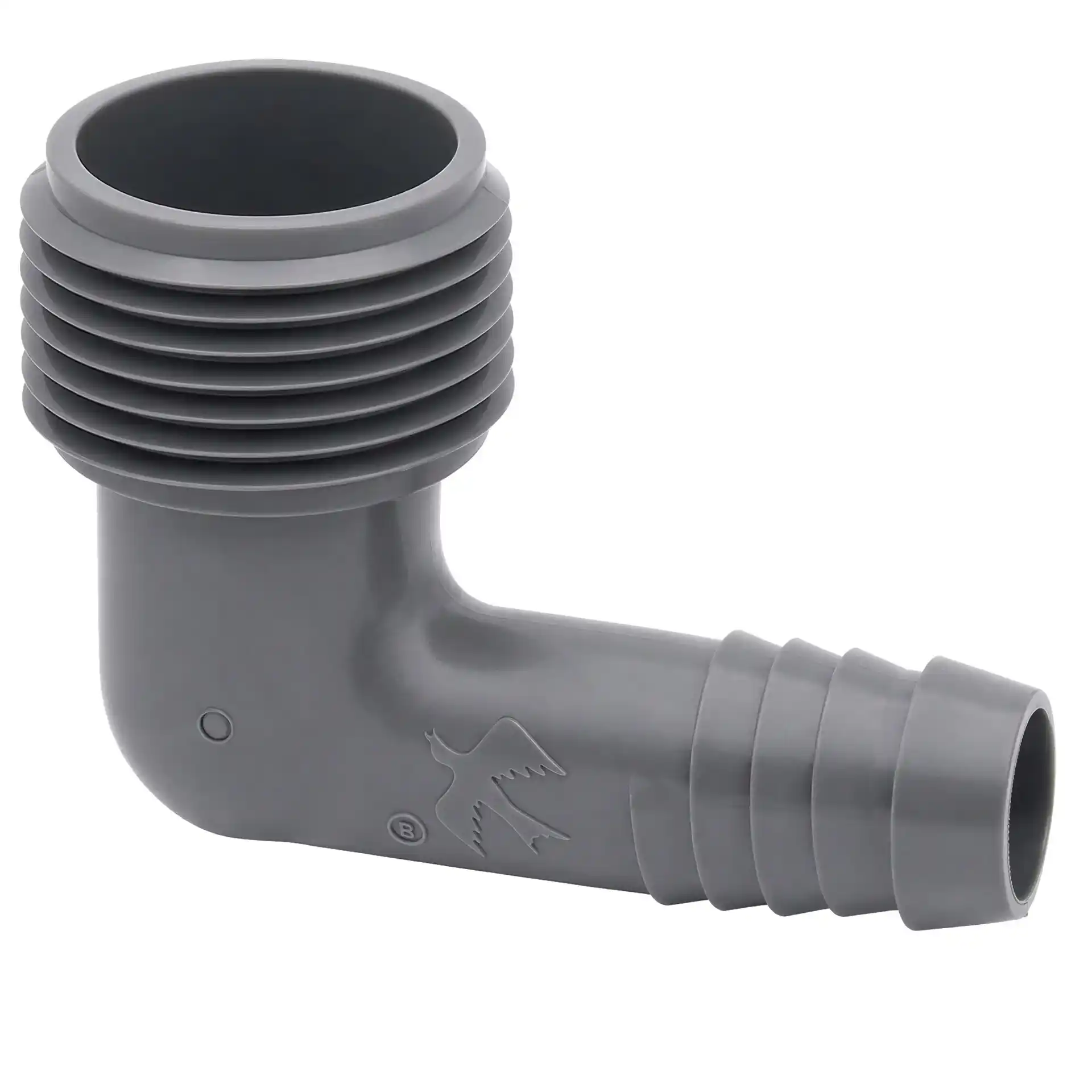

Rain Bird SBE-075 Winkelverbinder ¾ Zoll AG für SPX Flexschlauch und Versenkregner

Winkelverbinder für SPX Flexschlauch

Der Rain Bird SBE-075 ist ein robuster 90°-Winkelverbinder für den Anschluss eines Rain Bird SPX Flexschlauchs an Versenkregner mit passendem ¾ Zoll Innengewinde. Auf der Regnerseite besitzt der Verbinder ein ¾ Zoll Außengewinde, auf der anderen Seite einen ½ Zoll Spiral-Steckanschluss für den flexiblen SPX-FLEX Schlauch.

Mit dem SBE-075 kannst du deinen Versenkregner flexibel mit der unterirdischen Bewässerungsleitung verbinden. Der Regner muss dadurch nicht starr direkt über dem Anschluss der Hauptleitung montiert werden und lässt sich bei der Installation einfacher an der gewünschten Position und Höhe ausrichten.

Flexibler Anschluss für Versenkregner

Zusammen mit dem Rain Bird SPX-FLEX entsteht eine flexible Regneranbindung. Das ist besonders praktisch, wenn der Versenkregner seitlich versetzt zur Hauptleitung eingebaut werden soll oder seine Position an Rasenkanten, Wegen, Terrassen und anderen Begrenzungen angepasst werden muss.

Die flexible Verbindung erleichtert außerdem spätere Anpassungen der Regnerposition und kann kleinere Bewegungen und Belastungen besser aufnehmen als eine vollständig starre Rohrverbindung. Der SBE-075 eignet sich insbesondere für Versenkregner mit ¾ Zoll Innengewinde.

¾ Zoll AG auf ½ Zoll Spiralanschluss

Das ¾ Zoll Außengewinde wird in den passenden Innengewindeanschluss des Versenkregners eingeschraubt. Auf der gegenüberliegenden Seite befindet sich der ½ Zoll Spiral-Steckanschluss für den Rain Bird SPX Flexschlauch.

Der Flexschlauch wird mit einer drehenden Bewegung auf den Spiralanschluss geschoben. Die ausgeprägte Anschlusslippe sorgt dabei für einen sicheren Sitz. Für die Verbindung mit dem SPX-FLEX sind weder Kleber noch zusätzliche Schlauchschellen erforderlich.

Robustes Acetal für den Erdeinbau

Rain Bird fertigt die Spiral-Anschlussstücke der SB Serie aus robustem Acetal. Das Material ist für Bewässerungsanwendungen ausgelegt und ermöglicht eine stabile Verbindung zwischen dem flexiblen Swing Pipe und dem Versenkregner.

Der SBE-075 ist für einen Betriebsdruck von bis zu 5,5 bar und Temperaturen von bis zu 43 °C ausgelegt. Damit eignet er sich für typische Anwendungen in automatischen Garten- und Rasenbewässerungsanlagen.

SBE-075 oder SBE-050?

Der entscheidende Unterschied liegt auf der Gewindeseite. Der SBE-075 besitzt ein ¾ Zoll Außengewinde und eignet sich damit für entsprechende Versenkregner mit ¾ Zoll Innengewinde. Der SBE-050 besitzt dagegen ein ½ Zoll Außengewinde.

Der Anschluss für den SPX Flexschlauch beträgt bei beiden Ausführungen ½ Zoll. Wenn du verschiedene Regnertypen innerhalb einer Anlage verwendest, kannst du somit denselben SPX Flexschlauch verwenden und lediglich den passenden Winkelverbinder entsprechend dem Gewinde des Regners auswählen.

Kenndaten und Maße

• Hersteller: Rain Bird
• Serie: SB Series Spiral Barb Fittings
• Modell: SBE-075 / SBE075
• Produkttyp: 90° Winkelverbinder für Swing Pipe
• Gewindeanschluss: ¾ Zoll Außengewinde
• Schlauchanschluss: ½ Zoll Spiral-Steckanschluss
• Passender Schlauch: Rain Bird SPX-FLEX
• Material: Acetal
• Maximaler Betriebsdruck: 5,5 bar
• Maximale Temperatur: 43 °C
• Montage am Flexschlauch: Steckverbindung durch Eindrehen
• Kleber erforderlich: Nein
• Schlauchschelle erforderlich: Nein
• Einsatzbereich: flexible Anschlüsse für Versenkregner

Häufig gestellte Fragen zum SBE-075

Wofür wird der Rain Bird SBE-075 verwendet?

Der SBE-075 verbindet den Rain Bird SPX Flexschlauch mit einem Versenkregner mit passendem ¾ Zoll Innengewinde. Dadurch entsteht eine flexible Verbindung zwischen der unterirdischen Bewässerungsleitung und dem Regner.

Welche Gewindegröße besitzt der SBE-075?

Der SBE-075 besitzt auf der Regnerseite ein ¾ Zoll Außengewinde. Auf der anderen Seite befindet sich ein ½ Zoll Spiral-Steckanschluss für den SPX Flexschlauch.

Was ist der Unterschied zwischen SBE-075 und SBE-050?

Der SBE-075 besitzt ein ¾ Zoll Außengewinde, während der SBE-050 ein ½ Zoll Außengewinde besitzt. Der Anschluss für den SPX Flexschlauch ist bei beiden Modellen ½ Zoll.

Brauche ich eine Schlauchschelle für den SPX Flexschlauch?

Nein. Der Spiralanschluss ist für die direkte Montage des SPX Flexschlauchs ausgelegt. Rain Bird sieht für diese Verbindung weder Kleber noch zusätzliche Schlauchschellen vor.

Kann ich den SBE-075 mit XF Tropfrohr verwenden?

Nein. Der SBE-075 gehört zum Swing-Pipe-System und ist für den Rain Bird SPX-FLEX Schlauch vorgesehen. Er ist nicht für Rain Bird XF Tropfrohre oder XBS Blindrohre vorgesehen.
