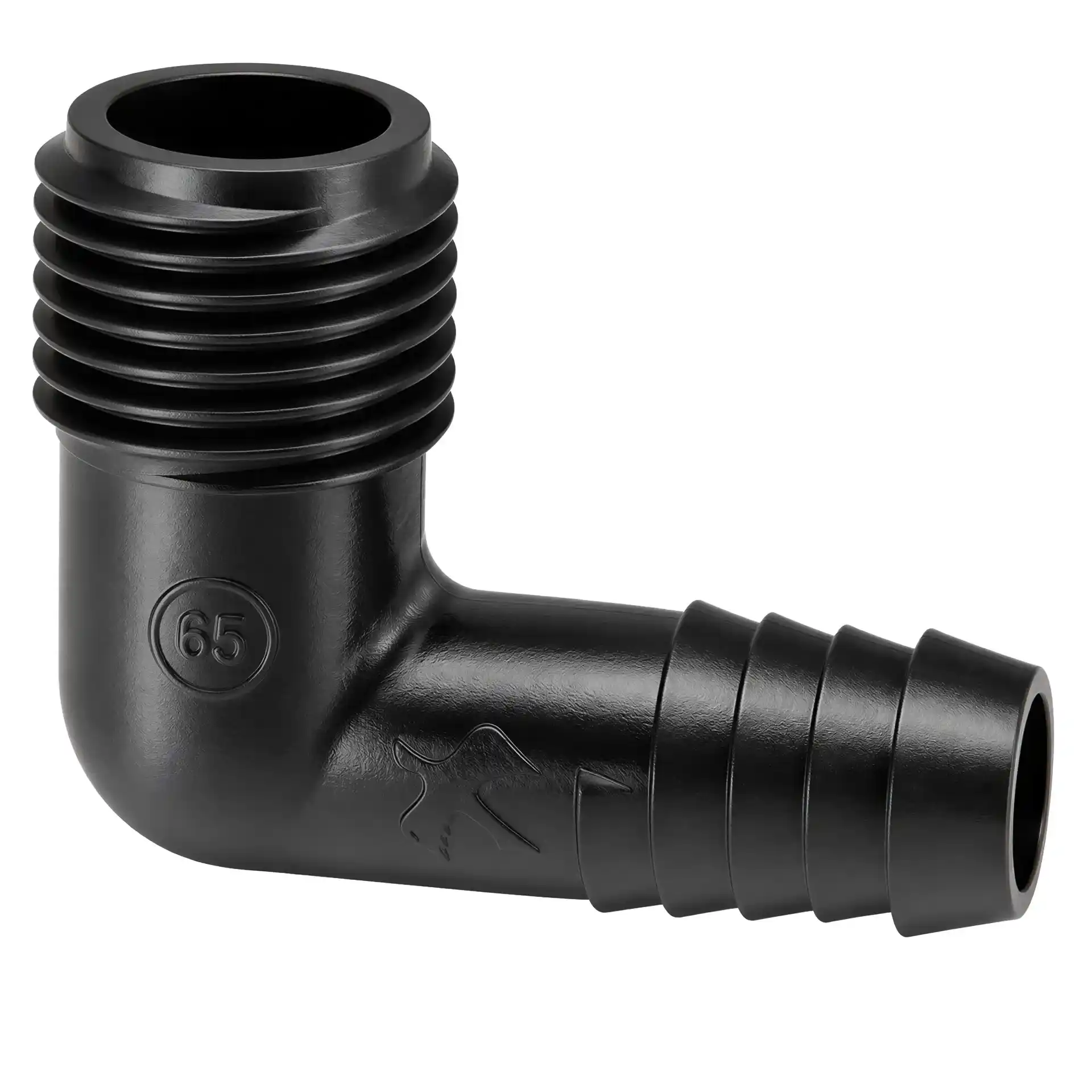

Rain Bird SBE-050 Winkelverbinder ½ Zoll AG für SPX Flexschlauch und Versenkregner

Winkelverbinder für SPX Flexschlauch

Der Rain Bird SBE-050 ist ein robuster 90°-Winkelverbinder für den Anschluss eines Rain Bird SPX Flexschlauchs an Versenkregner und Versenksprüher mit passendem ½ Zoll Innengewinde. Auf einer Seite besitzt der Verbinder ein ½ Zoll Außengewinde, auf der anderen einen Spiral-Steckanschluss für den flexiblen SPX-FLEX Schlauch.

Der Winkelverbinder ermöglicht einen flexiblen Anschluss des Regners an die unterirdische Bewässerungsleitung. Dadurch muss der Versenkregner nicht starr direkt auf der Rohrleitung montiert werden und lässt sich bei der Installation leichter in der gewünschten Position und Höhe ausrichten.

Flexibler Anschluss von Versenkregnern

In Kombination mit dem Rain Bird SPX-FLEX Schlauch lässt sich eine flexible Regneranbindung aufbauen. Das ist besonders praktisch, wenn der Regner nicht exakt über dem Anschluss der Hauptleitung sitzt oder seine Position an Gelände, Rasenkante oder Pflasterfläche angepasst werden muss.

Die flexible Verbindung kann außerdem Bewegungen und kleinere Belastungen besser aufnehmen als eine vollständig starre Installation. Der SBE-050 eignet sich für Versenkregner und Versenksprüher, deren Anschluss zum ½ Zoll Außengewinde des Fittings passt.

½ Zoll Außengewinde und Spiralanschluss

Das ½ Zoll Außengewinde wird auf der Regnerseite eingeschraubt. Auf der gegenüberliegenden Seite befindet sich der speziell für Swing Pipe entwickelte ½ Zoll Spiral-Steckanschluss. Der SPX Flexschlauch wird durch eine drehende Bewegung auf den Anschluss geschoben.

Die ausgeprägte Anschlusslippe sorgt für einen sicheren Sitz des Schlauchs. Für die Verbindung zwischen SBE-050 und SPX-FLEX sind weder Kleber noch zusätzliche Schlauchschellen erforderlich. Das erleichtert die Montage und ermöglicht einen kompakten Aufbau im Erdreich.

Robustes Acetal für den Erdeinbau

Rain Bird fertigt die SB Spiral-Anschlussstücke aus robustem Acetal. Das Material ist für den Einsatz in Bewässerungsanlagen ausgelegt und ermöglicht eine stabile Verbindung zwischen Fitting und flexiblem Swing Pipe.

Der SBE-050 ist für einen Betriebsdruck von bis zu 5,5 bar und eine Temperatur von bis zu 43 °C ausgelegt. Damit eignet er sich für typische Anwendungen bei der automatischen Garten- und Rasenbewässerung.

Unterschied zwischen SBE-050 und SBE-075

Der SBE-050 besitzt ein ½ Zoll Außengewinde und einen ½ Zoll Anschluss für den SPX Flexschlauch. Der SBE-075 verwendet auf der Gewindeseite dagegen ein ¾ Zoll Außengewinde, während der Anschluss für den Flexschlauch ebenfalls ½ Zoll beträgt.

Welche Ausführung du benötigst, richtet sich daher in erster Linie nach dem Innengewinde des anzuschließenden Versenkregners. Für Regner mit ½ Zoll Innengewinde ist der SBE-050 vorgesehen, für passende Regner mit ¾ Zoll Innengewinde kommt der SBE-075 infrage.

Kenndaten und Maße

• Hersteller: Rain Bird
• Serie: SB Series Spiral Barb Fittings
• Modell: SBE-050 / SBE050
• Produkttyp: 90° Winkelverbinder für Swing Pipe
• Gewindeanschluss: ½ Zoll Außengewinde
• Schlauchanschluss: ½ Zoll Spiral-Steckanschluss
• Passender Schlauch: Rain Bird SPX-FLEX
• Material: Acetal
• Maximaler Betriebsdruck: 5,5 bar
• Maximale Temperatur: 43 °C
• Montage am Flexschlauch: durch Eindrehen/Aufschieben
• Kleber erforderlich: Nein
• Schlauchschelle erforderlich: Nein
• Einsatzbereich: flexible Anschlüsse für Versenksprüher und Versenkregner

Häufig gestellte Fragen zum SBE-050

Wofür wird der Rain Bird SBE-050 verwendet?

Der SBE-050 verbindet einen Rain Bird SPX Flexschlauch mit einem Versenksprüher oder Versenkregner mit passendem ½ Zoll Innengewinde. Dadurch entsteht eine flexible Verbindung zwischen unterirdischer Bewässerungsleitung und Regner.

Welche Gewindegröße besitzt der SBE-050?

Der SBE-050 besitzt auf der Regnerseite ein ½ Zoll Außengewinde. Auf der anderen Seite befindet sich der Spiral-Steckanschluss für den SPX Flexschlauch.

Brauche ich eine Schlauchschelle?

Nein. Der Spiral-Steckanschluss ist für die direkte Montage des SPX Flexschlauchs ausgelegt. Rain Bird sieht für diese Verbindung weder Kleber noch eine zusätzliche Schlauchschelle vor.

Was ist der Unterschied zwischen SBE-050 und SBE-075?

Der SBE-050 besitzt ein ½ Zoll Außengewinde, der SBE-075 ein ¾ Zoll Außengewinde. Beide Varianten besitzen auf der anderen Seite einen ½ Zoll Spiralanschluss für den passenden Swing Pipe.

Kann ich den SBE-050 mit Rain Bird XF Tropfrohr verwenden?

Nein. Der SBE-050 gehört zum Swing-Pipe-System und ist für den Rain Bird SPX-FLEX Schlauch vorgesehen. Rain Bird weist ausdrücklich darauf hin, dass diese Fittings nicht mit XF Tropfrohren oder XBS Blindrohren kompatibel sind.
