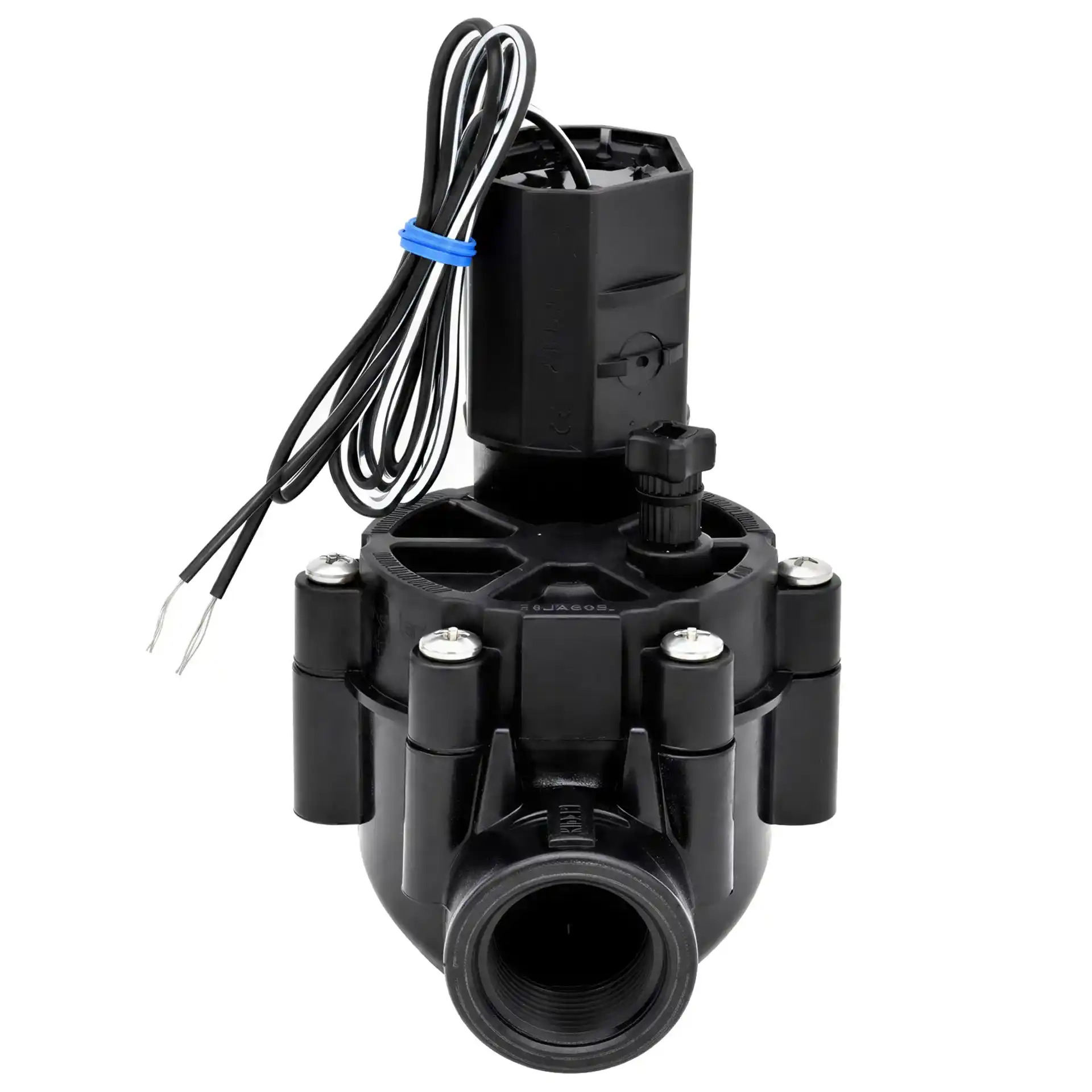

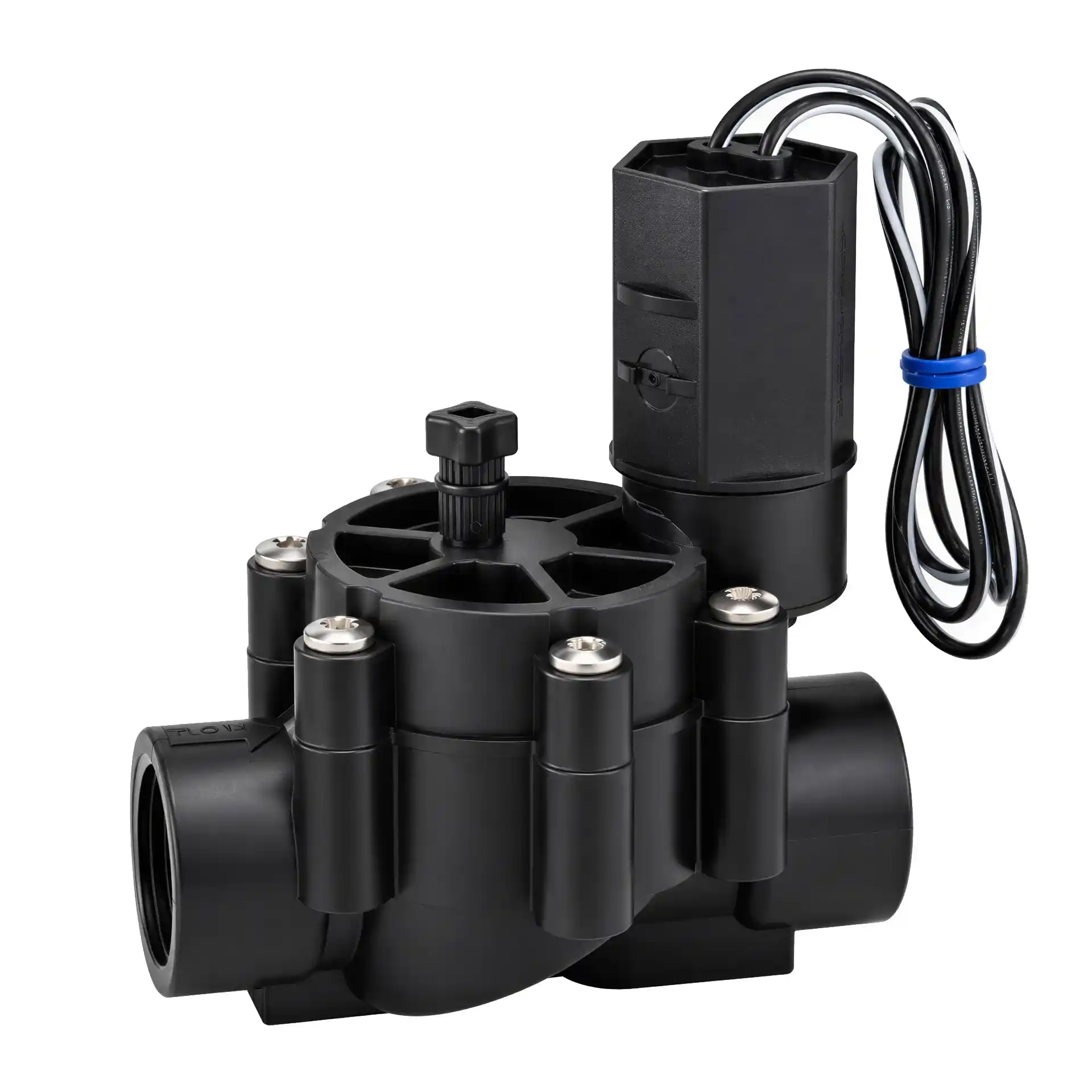

Rain Bird Magnetventil 075-DV-24V (0,05 - 5,0 m³/h) - ¾ Zoll IG

Rain Bird 075-DV Magnetventil mit ¾ Zoll Innengewinde

Das Rain Bird 075-DV ist ein robustes 24-V-Magnetventil für die automatische Steuerung kleinerer und mittlerer Bewässerungskreise. Mit seinem ¾ Zoll Innengewinde und einem Durchflussbereich von 0,05 bis 5,0 m³/h eignet es sich besonders für Gartenbewässerungsanlagen mit Versenkregnern, Sprühdüsen und bei entsprechender Filterung auch für Tropfbewässerung.

Das Ventil gehört zur bewährten Rain Bird DV-Serie und wird über ein kabelgebundenes 24-V-AC-Bewässerungssteuergerät geöffnet und geschlossen. Dadurch kannst du einzelne Bewässerungszonen automatisch und unabhängig voneinander steuern.

¾ Zoll Anschluss für kompakte Bewässerungsanlagen

Das 075-DV ist die kleinere Ausführung innerhalb der DV-Serie und besitzt einen ¾ Zoll Innengewindeanschluss. Damit eignet sich das Ventil besonders für Bewässerungsanlagen, bei denen keine großen Wassermengen wie bei leistungsstarken 1-Zoll-Bewässerungskreisen benötigt werden.

Durch die kompakte Bauform lässt sich das Ventil platzsparend in einer Ventilbox installieren. Mehrere Magnetventile können dort zu einem Verteiler zusammengefasst werden, wobei jedes Ventil eine eigene Bewässerungszone steuert.

Durchfluss von 0,05 bis 5,0 m³/h

Rain Bird gibt für das 075-DV einen Durchflussbereich von 0,05 bis 5,0 m³/h an. Das entspricht ungefähr 0,8 bis 83 l/min. Damit deckt das Ventil einen großen Bereich typischer Bewässerungsanwendungen im privaten Garten ab.

Bei Durchflussmengen unter 0,68 m³/h oder beim Einsatz für Tropfbewässerung empfiehlt Rain Bird einen vorgeschalteten 200-Mesh-Filter. Dadurch werden kleine Schmutzpartikel zurückgehalten und die zuverlässige Funktion des Ventils unterstützt.

24 V für automatische Bewässerungssteuerungen

Das Rain Bird 075-DV wird elektrisch über eine 24-V-AC-Magnetspule betätigt. Es eignet sich damit für klassische kabelgebundene Bewässerungscomputer und automatische Gartenbewässerungsanlagen.

Das Steuergerät aktiviert die Magnetspule der jeweiligen Zone und öffnet dadurch das Ventil. Nach Ende der programmierten Bewässerungszeit wird die Stromversorgung beendet und das normalerweise geschlossene Ventil sperrt den Wasserfluss wieder ab.

Sanftes Schließen reduziert Wasserstöße

Die DV-Serie verwendet eine exzentrische, druckausgeglichene Buna-N-Membran. Diese Konstruktion unterstützt ein sanfteres Schließen des Ventils und hilft dadurch, Wasserstöße innerhalb der Rohrleitungen zu reduzieren.

Zusätzlich besitzt das Ventil einen selbstreinigenden 90-Mesh-Pilotfilter mit einer Filterfeinheit von etwa 200 Mikrometern sowie eine gesicherte Edelstahlfeder. Das Gehäuse ist für den dauerhaften Einsatz in automatischen Bewässerungsanlagen ausgelegt.

Betriebsdruck von 1,0 bis 10,4 bar

Das Rain Bird 075-DV kann bei einem Betriebsdruck zwischen etwa 1,0 und 10,4 bar eingesetzt werden. Damit eignet es sich für viele unterschiedliche Wasserversorgungen im Bereich der Gartenbewässerung.

Der zulässige Ventildruck ist jedoch nicht mit dem optimalen Betriebsdruck der angeschlossenen Regner oder Tropfer gleichzusetzen. Benötigen die nachfolgenden Bewässerungskomponenten einen niedrigeren oder definierten Druck, muss zusätzlich ein geeigneter Druckregler eingesetzt werden.

Manuell öffnen und Bewässerung testen

Das 075-DV lässt sich auch direkt am Ventil manuell betätigen. Die interne Entlastung ermöglicht eine spritzfreie manuelle Bedienung. Dadurch kannst du einen Bewässerungskreis bei der Installation oder Wartung testen, ohne die Zone über das Steuergerät starten zu müssen.

Zusätzlich besitzt das Ventil eine externe Entlastung. Sie ermöglicht es, während der Installation und Inbetriebnahme Schmutz und Ablagerungen aus dem System auszuspülen.

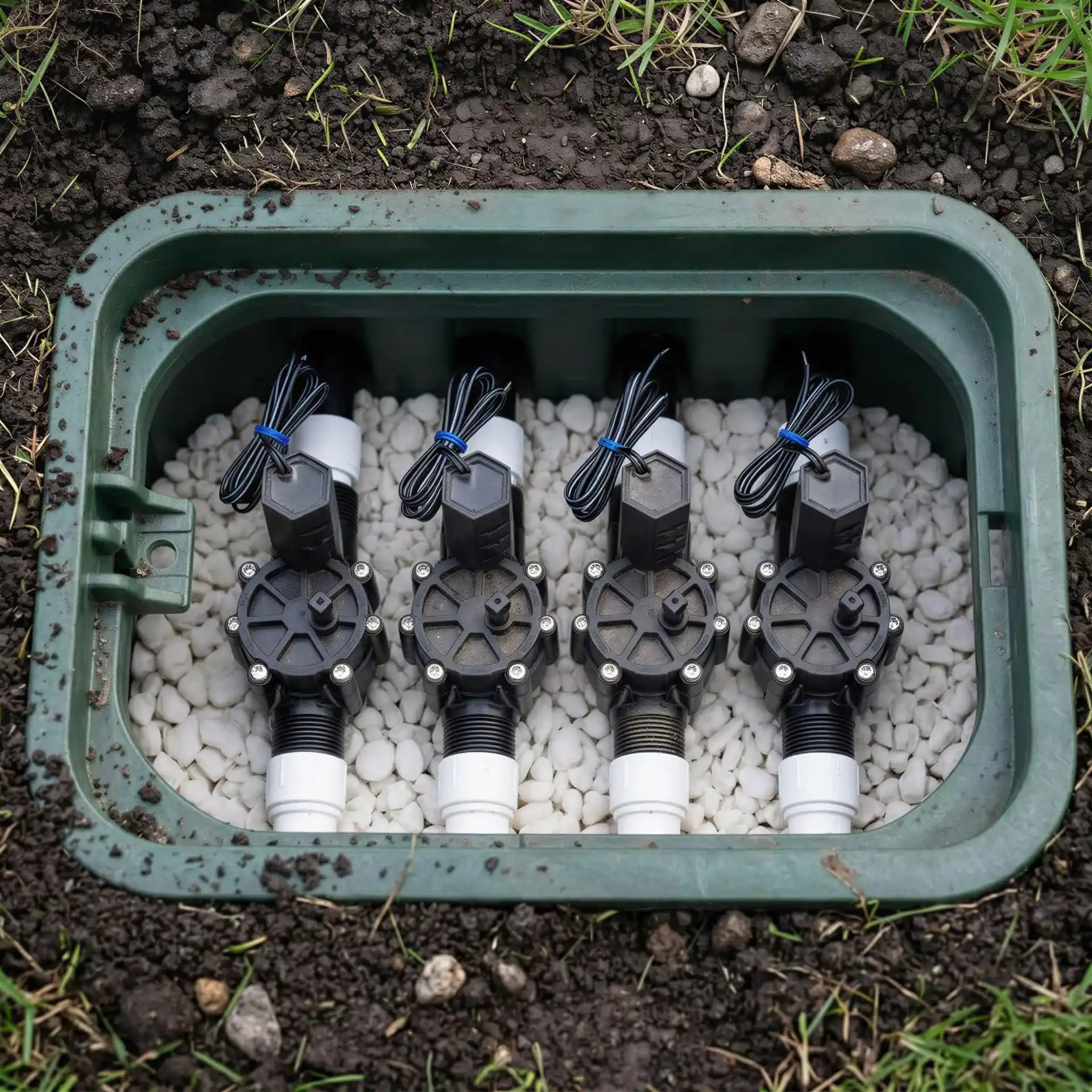

Montage in einer Ventilbox

Das Rain Bird 075-DV wird üblicherweise geschützt in einer Ventilbox installiert. Die Oberseite des Ventils bleibt dadurch für Wartung, manuelle Bedienung und einen späteren Austausch zugänglich.

Bei der Montage muss die auf dem Ventilgehäuse angegebene Fließrichtung eingehalten werden. Vor dem Einbau sollte die Rohrleitung gründlich gespült werden, damit keine Montagerückstände oder Schmutzpartikel in das Ventil gelangen.

Unterschied zwischen Rain Bird 075-DV und 100-DV

Der wichtigste Unterschied liegt in Anschlussgröße und maximalem Durchfluss. Das 075-DV besitzt einen ¾ Zoll Anschluss und erreicht maximal etwa 5,0 m³/h. Das größere 100-DV verwendet einen 1 Zoll Anschluss und ist für Durchflussmengen bis etwa 9,08 m³/h ausgelegt.

Für kleinere Bewässerungskreise kann das kompaktere 075-DV deshalb eine passende Wahl sein. Werden größere Wassermengen für mehrere leistungsstarke Regner benötigt, bietet das 100-DV mehr Durchflussreserve.

Unterschied zwischen DV und DVF

Das Rain Bird 075-DV besitzt keine separate Durchflussregulierung. Bei den DVF-Modellen steht zusätzlich eine Flow-Control-Funktion zur Verfügung, mit der sich der maximale Wasserdurchfluss direkt am Ventil einstellen lässt.

Wenn du lediglich einen Bewässerungskreis automatisch öffnen und schließen möchtest, ist das DV die einfachere Variante. Für eine zusätzliche hydraulische Anpassung des Durchflusses eignet sich ein entsprechendes DVF-Modell.

Kenndaten und Maße

• Hersteller: Rain Bird
• Serie: DV
• Modell: 075-DV
• Produkttyp: Magnetventil / Bewässerungsventil
• Steuerungsart: elektrisch
• Magnetspule: 24 V AC, 50/60 Hz
• Anschluss: ¾ Zoll Innengewinde
• Durchfluss: 0,05 bis 5,0 m³/h
• Durchfluss: ca. 0,8 bis 83 l/min
• Betriebsdruck: ca. 1,0 bis 10,4 bar
• Wassertemperatur: bis ca. 43 °C
• Umgebungstemperatur: bis ca. 52 °C
• Einschaltstrom: 0,45 A
• Haltestrom: 0,25 A
• Spulenwiderstand: 38 Ohm
• Höhe: ca. 11,4 cm
• Länge: ca. 11,1 cm
• Breite: ca. 8,4 cm
• Membran: Buna-N
• Pilotfilter: selbstreinigend, 90 Mesh / 200 Mikrometer
• Manuelle interne Entlastung: ja
• Manuelle externe Entlastung: ja
• Durchflussregulierung: nein
• Druckregulierung: nein
• Ventilstellung stromlos: geschlossen

Montage und passendes Zubehör

Welche Anschlüsse benötige ich?

Das 075-DV besitzt ¾ Zoll Innengewinde. Für die Montage benötigst du deshalb passende Anschlussstücke beziehungsweise Verschraubungen mit ¾ Zoll Außengewinde. Lösbare Verschraubungen erleichtern einen späteren Ausbau oder Austausch des Ventils.

Brauche ich eine Ventilbox?

Für eine unterirdische Bewässerungsanlage empfiehlt sich eine passende Ventilbox. Sie schützt das Magnetventil und die elektrischen Kabelverbindungen und ermöglicht gleichzeitig einen einfachen Zugang für Wartungsarbeiten.

Wann benötige ich einen Filter?

Bei verschmutztem Bewässerungswasser ist eine geeignete Filterung grundsätzlich sinnvoll. Bei Durchflussmengen unter 0,68 m³/h oder beim Einsatz für Tropfbewässerung sollte laut Rain Bird ein 200-Mesh-Filter vorgeschaltet werden.

Häufige Fragen zum Rain Bird 075-DV

Ist das 075-DV ein 24-V-Magnetventil?

Ja. Das Rain Bird 075-DV arbeitet mit einer 24-V-AC-Magnetspule und ist für kabelgebundene Bewässerungssteuergeräte vorgesehen.

Wie viel Wasser kann durch das 075-DV fließen?

Rain Bird gibt für das ¾-Zoll-Modell einen Durchfluss von 0,05 bis 5,0 m³/h an. Die häufig genannten 9,08 m³/h gelten dagegen für die größeren 1-Zoll-Modelle 100-DV und 100-DVF.

Hat das 075-DV eine Durchflussregulierung?

Nein. Das 075-DV besitzt keine separate Flow-Control-Funktion. Das Ventil dient zum automatischen Öffnen und Schließen des Bewässerungskreises.

Kann ich das 075-DV für Tropfbewässerung verwenden?

Ja. Bei niedrigen Durchflussmengen und Tropfbewässerungsanwendungen muss jedoch auf eine geeignete Filterung geachtet werden. Rain Bird empfiehlt hierfür einen vorgeschalteten 200-Mesh-Filter.

Kann das Magnetventil manuell geöffnet werden?

Ja. Über die interne Entlastung kannst du das Ventil direkt vor Ort manuell öffnen. Das ist beispielsweise für die Inbetriebnahme, Wartung oder Fehlersuche praktisch.

Wann sollte ich 075-DV statt 100-DV verwenden?

Das 075-DV eignet sich besonders für kleinere Bewässerungskreise mit ¾ Zoll Anschluss und einem Wasserbedarf bis etwa 5,0 m³/h. Für größere Zonen und höhere Durchflussmengen bietet das 1 Zoll große 100-DV mehr Leistungsreserve.
