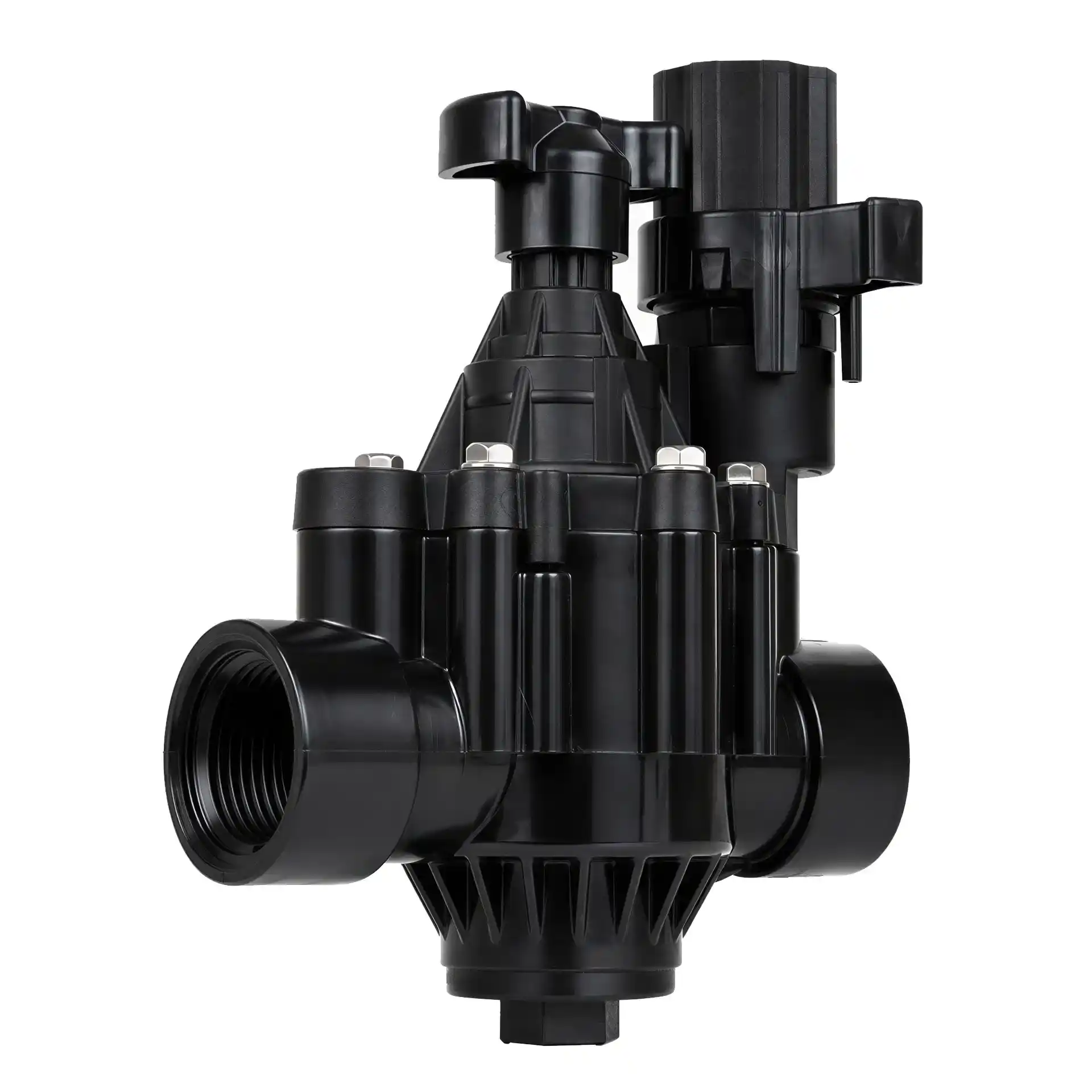

Rain Bird Magnetventil 200-PGA-9V (0,45 - 34,05 m³/h) - 2 Zoll IG

Rain Bird 200-PGA-9V Profi-Magnetventil mit 2 Zoll Innengewinde

Das Rain Bird 200-PGA-9V ist ein leistungsstarkes Profi-Magnetventil für große automatische Bewässerungsanlagen mit batteriebetriebener Steuerung. Die 9-V-DC-Impulsmagnetspule ermöglicht den Betrieb mit kompatiblen Batteriesteuergeräten, sodass an der Ventilbox keine klassische 24-V-Steuerleitung benötigt wird. Mit 2 Zoll BSP Innengewinde, integrierter Durchflussregulierung und einem Durchflussbereich von 0,45 bis 34,05 m³/h eignet sich das Ventil besonders für groß dimensionierte Bewässerungsleitungen.

Typische Einsatzbereiche sind weitläufige Grünflächen, Parkanlagen, Sportflächen und größere Regnerzonen. Das 200-PGA-9V ist besonders interessant, wenn hohe Wassermengen über ein 2-Zoll-Rohrsystem verteilt werden sollen und gleichzeitig eine netzunabhängige Bewässerungssteuerung benötigt wird.

9 V Impulsmagnetspule für Batteriebetrieb

Das 200-PGA-9V besitzt eine 9-V-DC-Latching-Magnetspule. Im Gegensatz zu einer konventionellen 24-V-AC-Magnetspule benötigt diese nur einen kurzen elektrischen Impuls zum Umschalten des Ventils. Dadurch eignet sich das System besonders für batteriebetriebene Bewässerungssteuergeräte.

Das verwendete Steuergerät muss ausdrücklich für eine entsprechende Impulsmagnetspule ausgelegt sein. Das 200-PGA-9V darf deshalb nicht einfach an einen normalen 24-V-AC-Ausgang angeschlossen werden.

2 Zoll BSP Innengewinde für große Rohrsysteme

Die europäische Ausführung I-200-PGA-9V besitzt auf Ein- und Ausgangsseite 2 Zoll BSP Innengewinde. Damit eignet sich das Ventil für große Bewässerungsverteiler und entsprechend dimensionierte Haupt- oder Zonenleitungen.

Der 2-Zoll-Anschluss ist vor allem bei hohen Durchflussmengen sinnvoll. Rohrdurchmesser, Leitungslänge und Fließdruck müssen trotzdem passend zur tatsächlich benötigten Wassermenge der Bewässerungszone dimensioniert werden.

Durchfluss bis 34,05 m³/h

Rain Bird gibt für das PGA-Ventil ohne PRS-D einen Durchflussbereich von 0,45 bis 34,05 m³/h an. Das entspricht ungefähr 7,8 bis 568 l/min. Damit kann das 200-PGA-9V auch große und wasserintensive Regnerzonen versorgen.

Bei Durchflussmengen unter 1,14 m³/h empfiehlt Rain Bird eine vorgeschaltete Filterung, damit sich keine Verunreinigungen unterhalb der Membran sammeln. Unter 2,27 m³/h soll die Flow-Control-Einstellung außerdem um zwei volle Umdrehungen aus der vollständig geöffneten Stellung geschlossen werden.

Flow Control serienmäßig integriert

Über den nicht steigenden Einstellgriff auf der Ventiloberseite kannst du den Wasserdurchfluss direkt am 200-PGA-9V begrenzen. Damit lässt sich eine Bewässerungszone hydraulisch an den tatsächlichen Wasserbedarf der angeschlossenen Regner anpassen.

Die Flow-Control-Funktion reguliert die Wassermenge, aber nicht automatisch den Ausgangsdruck. Für eine definierte Druckregulierung bietet Rain Bird das separat erhältliche PRS-D Modul an.

PRS-D Druckregulierung nachrüstbar

Das 200-PGA-9V ist für die Montage des optionalen Rain Bird PRS-D Druckregulierungsmoduls vorbereitet. Damit kannst du den Ausgangsdruck direkt am Magnetventil regulieren und an die Anforderungen der angeschlossenen Bewässerungskomponenten anpassen.

Mit installiertem PRS-D beträgt der angegebene Durchflussbereich 1,14 bis 34,05 m³/h. Das PRS-D Modul erhöht die Bauhöhe des Ventils um etwa 5,1 cm.

Robuste PGA-Konstruktion für große Bewässerungsanlagen

Die PGA-Serie kombiniert PVC mit glasfaserverstärktem Nylon und einer verstärkten Membrankonstruktion. Ein gefilterter Pilotdurchfluss reduziert die Gefahr von Verschmutzungen und Verstopfungen in den Steuerkanälen.

Das langsame Schließen des Ventils reduziert die Gefahr von Wasserschlägen und damit die Belastung für Rohrleitungen, Verschraubungen und andere Komponenten. Gerade bei großen Rohrquerschnitten und hohen Wassermengen ist dies ein wichtiger Vorteil.

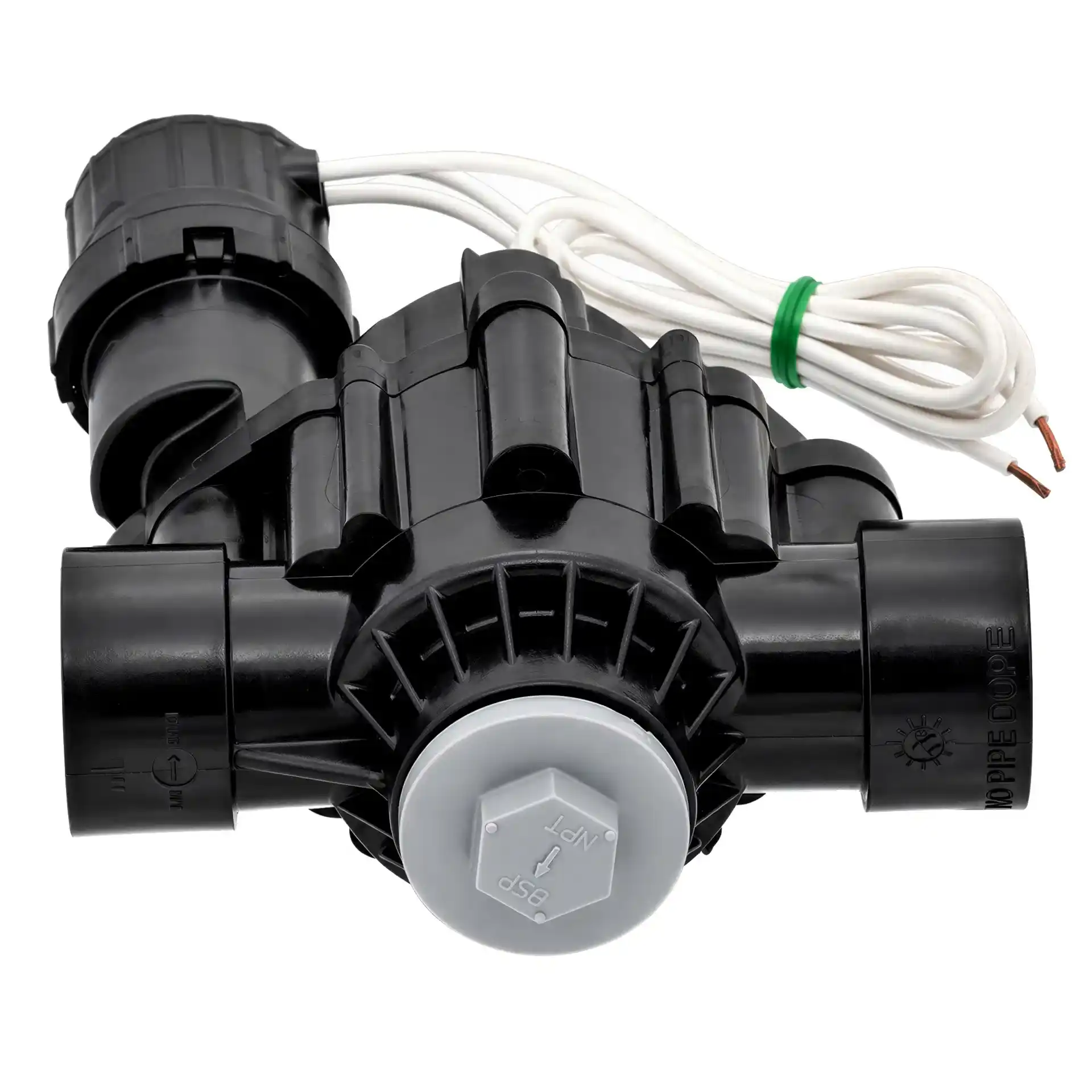

Flexibler Einbau als Durchgangs- oder Eckventil

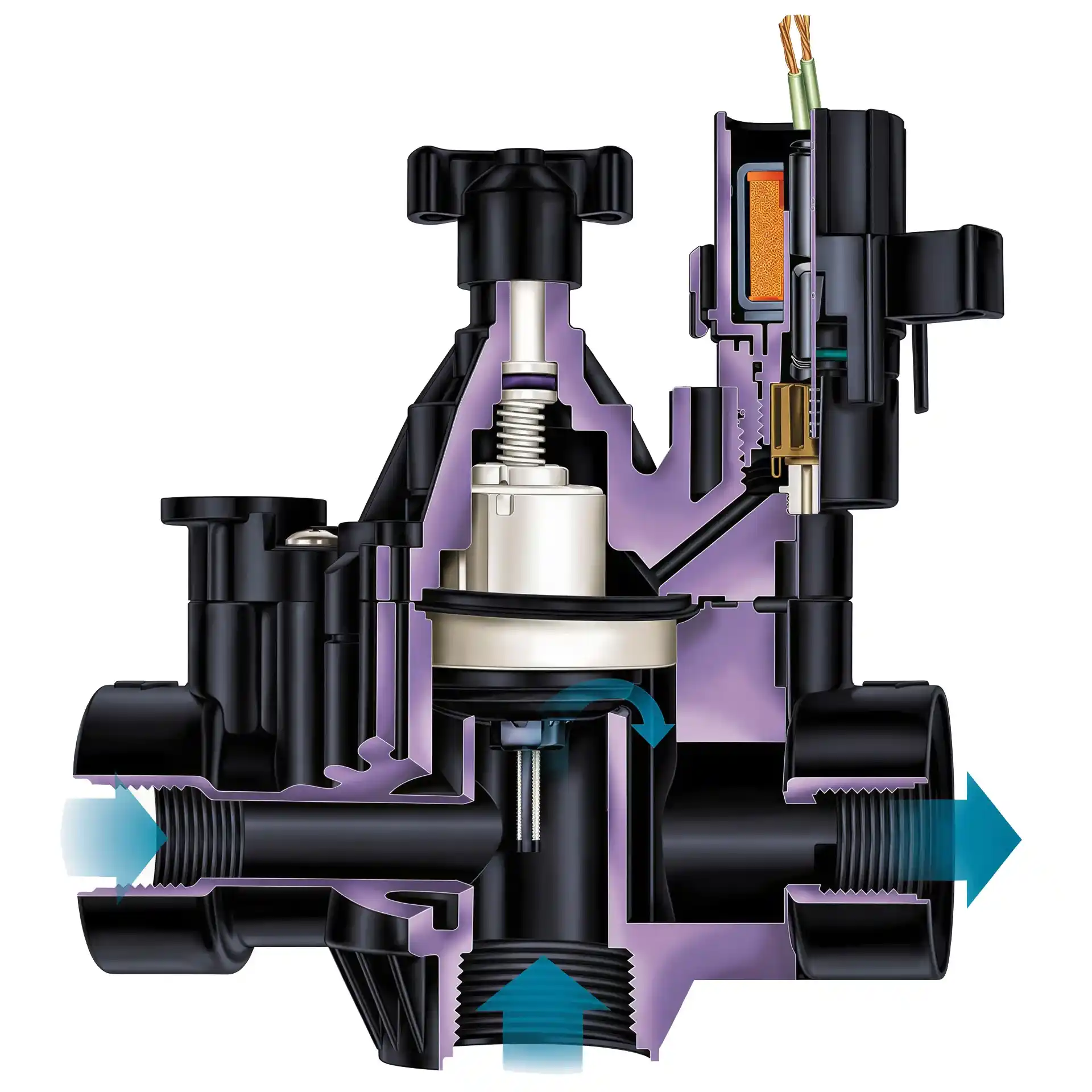

Das PGA-Ventil kann abhängig vom Aufbau des Bewässerungsverteilers als Durchgangs- oder Eckventil installiert werden. Dadurch bietet es mehr Flexibilität bei der Planung großer Ventilstationen und Rohrsysteme.

Aufgrund der Abmessungen des 200-PGA und der großen 2-Zoll-Anschlüsse solltest du eine ausreichend dimensionierte Ventilbox verwenden. Magnetspule, Flow Control, Verschraubungen und ein optionales PRS-D Modul sollten für Wartungsarbeiten gut zugänglich bleiben.

Unterschied zwischen 200-PGA-9V und 200-PGA-24V

Beide Ausführungen verwenden die gleiche 2-Zoll-PGA-Ventilplattform und bieten Flow Control sowie die Möglichkeit zur Nachrüstung des PRS-D Moduls. Der entscheidende Unterschied liegt in der elektrischen Ansteuerung.

Das 200-PGA-24V verwendet eine 24-V-AC-Magnetspule für kabelgebundene Bewässerungssteuergeräte. Das 200-PGA-9V besitzt dagegen eine 9-V-DC-Latching-Magnetspule für kompatible batteriebetriebene Steuergeräte.

Kenndaten und Maße

• Hersteller: Rain Bird
• Serie: PGA
• Modell: 200-PGA-9V
• Europäische Ausführung: I-200-PGA-9V / I200PGA9V
• Produkttyp: Profi-Magnetventil / Bewässerungsventil
• Steuerungsart: impulsgesteuert
• Magnetspule: 9 V DC Latching / Impulsmagnetspule
• Einschaltstrom: 400 mA
• Spulenwiderstand: 4,5 Ohm +/- 0,5 Ohm
• Anschluss Zulauf: 2 Zoll BSP Innengewinde
• Anschluss Auslauf: 2 Zoll BSP Innengewinde
• Durchfluss ohne PRS-D: 0,45 bis 34,05 m³/h
• Durchfluss ohne PRS-D: ca. 7,8 bis 568 l/min
• Durchfluss mit PRS-D: 1,14 bis 34,05 m³/h
• Betriebsdruck: 1,04 bis 10,35 bar
• Wassertemperatur: bis 43 °C
• Umgebungstemperatur: bis 52 °C
• Höhe: ca. 25,4 cm
• Länge: ca. 19,7 cm
• Breite: ca. 12,7 cm
• Durchflussregulierung: ja
• PRS-D Druckregulierung nachrüstbar: ja
• Durchgangs- und Eckventilkonfiguration: ja
• Manuelle Bedienung: ja
• Ventilstellung: normalerweise geschlossen

Montage und passendes Zubehör

Welche Verschraubungen benötige ich?

Das I-200-PGA-9V besitzt 2 Zoll BSP Innengewinde. Für die Montage benötigst du passende 2 Zoll Anschlussstücke oder lösbare Verschraubungen mit Außengewinde. Bei dieser Ventilgröße sind lösbare Verbindungen besonders empfehlenswert, da sie spätere Wartungsarbeiten erheblich erleichtern.

Welches Steuergerät benötige ich?

Für das 200-PGA-9V benötigst du ein kompatibles Bewässerungssteuergerät für Latching- beziehungsweise Impulsmagnetspulen. Damit kann das Ventil auch an Standorten ohne klassische kabelgebundene Stromversorgung automatisch gesteuert werden.

Kann das PRS-D nachgerüstet werden?

Ja. Das separat erhältliche Rain Bird PRS-D Modul kann nachträglich montiert werden. Damit erhältst du zusätzlich zur vorhandenen Durchflussregulierung eine einstellbare Regulierung des Ausgangsdrucks.

Häufige Fragen zum Rain Bird 200-PGA-9V

Benötigt das 200-PGA-9V einen Stromanschluss?

In Verbindung mit einem kompatiblen batteriebetriebenen Steuergerät ist keine klassische Netzstromversorgung an der Ventilbox erforderlich. Das macht das Ventil besonders interessant für abgelegene Ventilstationen.

Wie hoch ist der maximale Durchfluss?

Rain Bird gibt ohne PRS-D einen Durchflussbereich von 0,45 bis 34,05 m³/h beziehungsweise ungefähr 7,8 bis 568 l/min an.

Was ist der Unterschied zwischen 150-PGA-9V und 200-PGA-9V?

Der wichtigste Unterschied ist die Anschlussgröße. Das 150-PGA-9V besitzt 1½ Zoll Innengewinde, während das 200-PGA-9V mit 2 Zoll Innengewinde ausgestattet ist. Das 200-PGA besitzt außerdem ein deutlich größeres Ventilgehäuse.

Hat das 200-PGA-9V eine Durchflussregulierung?

Ja. Flow Control gehört serienmäßig zur PGA-Serie und ermöglicht die Begrenzung des Wasserdurchflusses direkt am Ventil.

Hat das 200-PGA-9V eine Druckregulierung?

Serienmäßig ist keine automatische Druckregulierung integriert. Das Ventil kann jedoch mit dem separat erhältlichen Rain Bird PRS-D Druckregulierungsmodul erweitert werden.

Kann ich das 200-PGA-9V mit einem 24-V-Steuergerät betreiben?

Nein. Diese Ausführung besitzt eine 9-V-DC-Latching-Magnetspule und benötigt ein dafür geeignetes Bewässerungssteuergerät.

Wann ist das 200-PGA-9V sinnvoll?

Das Modell eignet sich besonders für große 2-Zoll-Bewässerungssysteme mit hohen Wassermengen, bei denen eine automatische Steuerung benötigt wird, aber keine konventionelle 24-V-Steuerleitung zur Ventilbox vorhanden ist.
