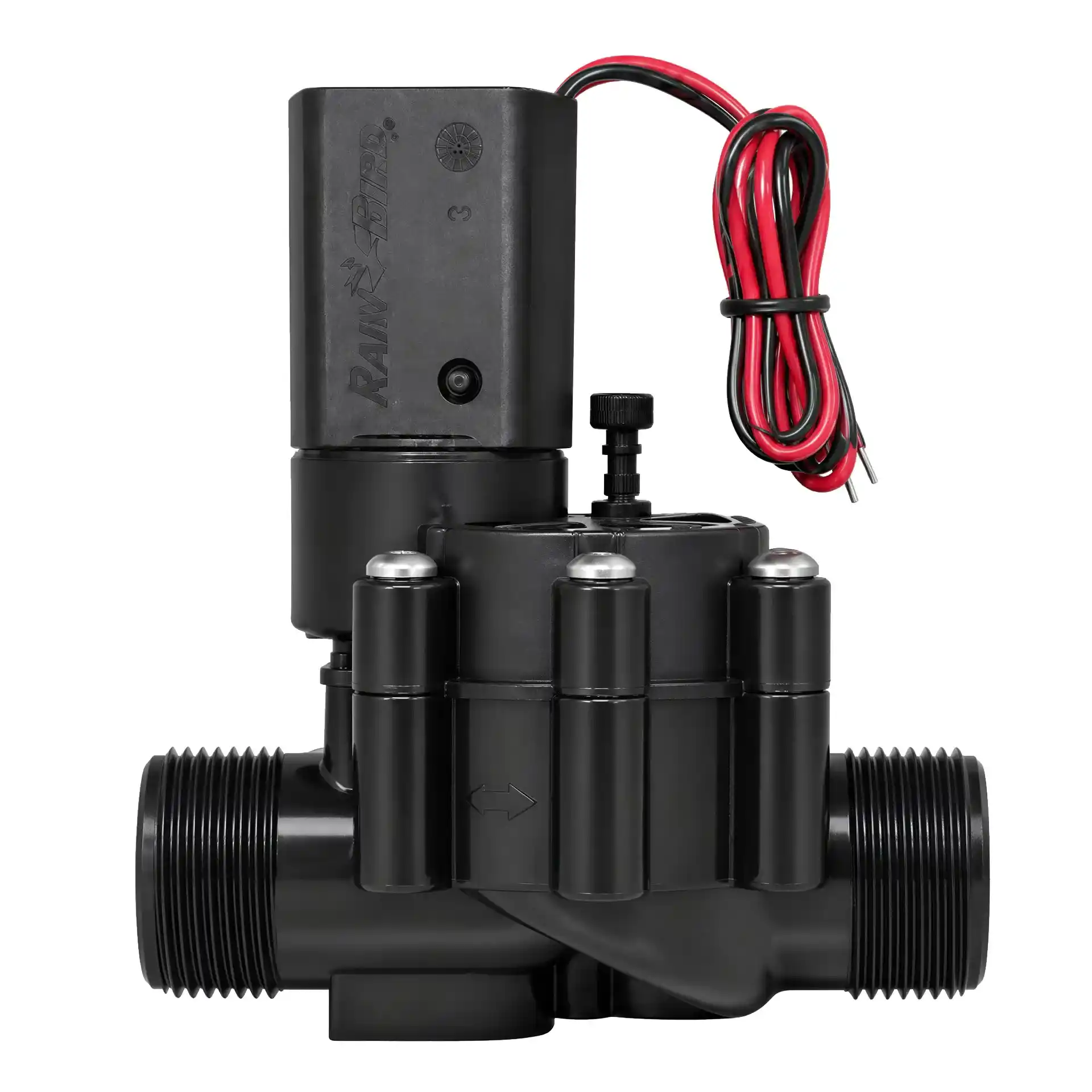

Rain Bird Magnetventil 100-DV-MM-9V (0,05 - 9,08 m³/h) - 1 Zoll AG

Rain Bird 100-DV-MM-9V für batteriebetriebene Bewässerung

Das Rain Bird 100-DV-MM-9V ist ein leistungsfähiges Magnetventil für automatische Bewässerungsanlagen, bei denen kein Stromanschluss für ein klassisches 24-V-Steuergerät zur Verfügung steht. Die integrierte 9-V-DC-Impulsmagnetspule ermöglicht die Ansteuerung über kompatible batteriebetriebene Bewässerungssteuergeräte.

Mit einem Durchflussbereich von 0,05 bis 9,08 m³/h und 1 Zoll Außengewinde auf Ein- und Ausgangsseite eignet sich das Ventil für unterschiedlich große Bewässerungszonen mit Versenkregnern, Getrieberegnern und bei entsprechender Filterung auch für Tropfbewässerung.

9 V für Bewässerungsanlagen ohne Stromanschluss

Die Besonderheit des 100-DV-MM-9V ist die impulsgesteuerte Magnetspule. Im Gegensatz zum normalen 100-DV-MM mit 24-V-AC-Magnetspule ist diese Ausführung speziell für kompatible batteriebetriebene Bewässerungssteuerungen vorgesehen.

Das ist besonders praktisch, wenn sich die Ventilbox weit entfernt von Haus, Garage oder einer anderen Stromversorgung befindet. Dadurch können auch Bewässerungsanlagen in abgelegenen Gartenbereichen automatisiert werden, ohne eine 230-V-Stromversorgung bis zum Steuergerät verlegen zu müssen.

Impulsgesteuerte Magnetspule statt 24 V AC

Eine 9-V-Impulsmagnetspule arbeitet anders als eine klassische 24-V-AC-Spule. Zum Umschalten des Ventils wird nur ein kurzer elektrischer Impuls benötigt. Die Magnetspule bleibt anschließend in ihrer jeweiligen Schaltstellung, ohne permanent mit Strom versorgt werden zu müssen.

Dadurch eignet sich diese Technik besonders für batteriebetriebene Bewässerungscomputer. Wichtig ist jedoch, dass das verwendete Steuergerät ausdrücklich mit einer passenden 9-V-DC-Impulsmagnetspule kompatibel ist.

1 Zoll Außengewinde auf beiden Seiten

Das Kürzel MM steht für Male x Male. Das Rain Bird 100-DV-MM-9V besitzt deshalb sowohl auf der Eingangs- als auch auf der Ausgangsseite ein 1 Zoll Außengewinde.

Passende Verschraubungen mit 1 Zoll Innengewinde können direkt mit dem Ventil verbunden werden. Besonders praktisch sind lösbare Verschraubungen, da sich das Magnetventil damit später einfacher warten oder austauschen lässt.

Durchfluss bis 9,08 m³/h

Das 100-DV-MM-9V basiert auf der leistungsfähigen 100-DV-Plattform und deckt einen Durchflussbereich von 0,05 bis 9,08 m³/h ab. Das entspricht ungefähr 0,8 bis 151 l/min.

Damit eignet sich das Magnetventil auch für Bewässerungszonen mit mehreren Versenkregnern oder Getrieberegnern. Die tatsächlich nutzbare Wassermenge hängt zusätzlich vom verfügbaren Fließdruck, Rohrdurchmesser, der Leitungslänge und dem Wasserbedarf der angeschlossenen Regner ab.

Betriebsdruck von 1,0 bis 10,4 bar

Die Rain Bird DV-Serie ist für einen Betriebsdruck von 1,0 bis 10,4 bar ausgelegt. Dadurch kann das 100-DV-MM-9V in vielen privaten und kleineren gewerblichen Bewässerungsanlagen eingesetzt werden.

Der zulässige Druck des Ventils ist nicht mit dem benötigten Betriebsdruck der angeschlossenen Bewässerungskomponenten gleichzusetzen. Benötigen Regner, Sprühdüsen oder Tropfer einen bestimmten niedrigeren Druck, muss ein geeigneter Druckregler verwendet werden.

Bewährte Technik der Rain Bird DV-Serie

Das 100-DV-MM-9V nutzt die bewährte Membrantechnik der DV-Serie. Der doppelt gefilterte Pilotdurchfluss und die druckausgeglichene Buna-N-Membran unterstützen einen zuverlässigen Betrieb und eine hohe Widerstandsfähigkeit gegenüber kleinen Schmutzpartikeln.

Die exzentrische Membrankonstruktion sorgt für ein kontrolliertes Schließen des Ventils und hilft dabei, Wasserstöße innerhalb der Bewässerungsanlage zu reduzieren.

Auch für Tropfbewässerung einsetzbar

Das Magnetventil kann auch für Bewässerungszonen mit niedrigem Durchfluss und für Tropfbewässerung verwendet werden. Bei Durchflussmengen unter 0,68 m³/h oder bei Grünflächen-Tropfbewässerungsanwendungen schreibt Rain Bird einen vorgeschalteten 200-Mesh-Filter vor.

Je nach verwendetem Tropfrohr oder Tropfer kann zusätzlich ein Druckregler erforderlich sein. Das 100-DV-MM-9V besitzt keine integrierte Druckregulierung.

Ideal für Ventilboxen ohne Stromversorgung

Das 100-DV-MM-9V eignet sich besonders für Ventilboxen, an deren Standort keine kabelgebundene Stromversorgung für ein klassisches Bewässerungssteuergerät vorhanden ist. In Kombination mit einem kompatiblen batteriebetriebenen Steuergerät lässt sich die Bewässerungsanlage direkt in der Nähe der Ventile automatisieren.

Dadurch eignet sich diese Ausführung beispielsweise für nachträglich installierte Bewässerungsanlagen, größere Grundstücke und abgelegene Gartenbereiche.

Montage in einer Ventilbox

Das Magnetventil wird üblicherweise geschützt in einer Ventilbox installiert. Vor der Montage sollte die Rohrleitung gründlich gespült werden, damit keine Montagerückstände in das Ventil gelangen. Die auf dem Ventilgehäuse angegebene Fließrichtung muss beim Einbau beachtet werden.

Durch die beiden 1 Zoll Außengewinde können passende Anschlussstücke mit Innengewinde direkt montiert werden. Lösbare Verschraubungen auf beiden Seiten erleichtern spätere Wartungsarbeiten erheblich.

Unterschied zwischen 100-DV-MM und 100-DV-MM-9V

Hydraulisch basieren beide Varianten auf der gleichen DV-Ventiltechnik. Der wesentliche Unterschied liegt in der Magnetspule und damit in der Art der Steuerung.

Das 100-DV-MM arbeitet mit 24 V AC und wird normalerweise mit einem kabelgebundenen Bewässerungssteuergerät verwendet. Das 100-DV-MM-9V besitzt dagegen eine impulsgesteuerte 9-V-DC-Magnetspule und ist für kompatible batteriebetriebene Steuergeräte ausgelegt.

Kenndaten und Maße

• Hersteller: Rain Bird
• Serie: DV
• Modell: 100-DV-MM-9V
• Internationale Ausführung: I100-DV-MM-9V
• Produkttyp: Magnetventil / Bewässerungsventil
• Steuerungsart: impulsgesteuert
• Magnetspule: 9 V DC Latching / Impulsmagnetspule
• Geeignet für: kompatible batteriebetriebene Bewässerungssteuergeräte
• Anschluss Zulauf: 1 Zoll Außengewinde
• Anschluss Auslauf: 1 Zoll Außengewinde
• MM: Male x Male / Außengewinde x Außengewinde
• Durchfluss: 0,05 bis 9,08 m³/h
• Durchfluss: ca. 0,8 bis 151 l/min
• Betriebsdruck: 1,0 bis 10,4 bar
• Wassertemperatur: bis 43 °C
• Umgebungstemperatur: bis 52 °C
• Höhe: ca. 11,4 cm
• Länge MM-Ausführung: ca. 14,6 cm
• Breite: ca. 8,4 cm
• Membran: Buna-N
• Manuelle interne Entlastung: ja
• Manuelle externe Entlastung: ja
• Durchflussregulierung: nein
• Integrierte Druckregulierung: nein

Montage und passendes Zubehör

Welche Verschraubungen benötige ich?

Das 100-DV-MM-9V besitzt auf beiden Seiten ein 1 Zoll Außengewinde. Du benötigst deshalb passende Anschlussstücke oder Verschraubungen mit 1 Zoll Innengewinde. Lösbare Verschraubungen sind für eine wartungsfreundliche Installation besonders empfehlenswert.

Welches Steuergerät benötige ich?

Du benötigst ein Bewässerungssteuergerät, das für die Ansteuerung einer kompatiblen 9-V-DC-Impulsmagnetspule ausgelegt ist. Ein normales 24-V-AC-Steuergerät darf nicht direkt für diese Ventilausführung verwendet werden.

Benötige ich einen Stromanschluss?

Bei Verwendung eines passenden batteriebetriebenen Steuergeräts ist kein Netzstromanschluss am Standort der Ventilbox erforderlich. Genau darin liegt einer der wichtigsten Vorteile der 9-V-Ausführung.

Häufige Fragen zum Rain Bird 100-DV-MM-9V

Was bedeutet 9V beim 100-DV-MM-9V?

Die Bezeichnung kennzeichnet die impulsgesteuerte 9-V-DC-Magnetspule. Sie ist für kompatible batteriebetriebene Bewässerungssteuergeräte vorgesehen.

Was bedeutet MM?

MM steht für Male x Male. Das Ventil besitzt sowohl auf der Eingangs- als auch auf der Ausgangsseite ein 1 Zoll Außengewinde.

Kann ich das 100-DV-MM-9V an ein normales 24-V-Steuergerät anschließen?

Nein. Die 9-V-Ausführung verwendet eine Impulsmagnetspule und benötigt ein dazu kompatibles Steuergerät. Für klassische 24-V-AC-Bewässerungssteuerungen ist das normale 100-DV-MM vorgesehen.

Wie hoch ist der Durchfluss?

Das Rain Bird 100-DV-MM-9V deckt einen Durchflussbereich von 0,05 bis 9,08 m³/h ab. Das entspricht maximal ungefähr 151 l/min.

Hat das Ventil eine Durchflussregulierung?

Nein. Das 100-DV-MM-9V besitzt keine separate Flow-Control-Funktion. Es dient zum automatischen Öffnen und Schließen des Bewässerungskreises.

Kann ich das Ventil für Tropfbewässerung verwenden?

Ja. Bei Tropfbewässerung oder Durchflussmengen unter 0,68 m³/h muss jedoch ein geeigneter 200-Mesh-Filter vorgeschaltet werden. Je nach Tropfsystem kann zusätzlich ein Druckregler erforderlich sein.

Wann ist die 9-V-Ausführung sinnvoll?

Das 100-DV-MM-9V ist besonders sinnvoll, wenn am Standort der Bewässerungssteuerung kein Stromanschluss vorhanden ist. In Verbindung mit einem kompatiblen batteriebetriebenen Steuergerät kannst du die Bewässerung trotzdem vollständig automatisieren.
