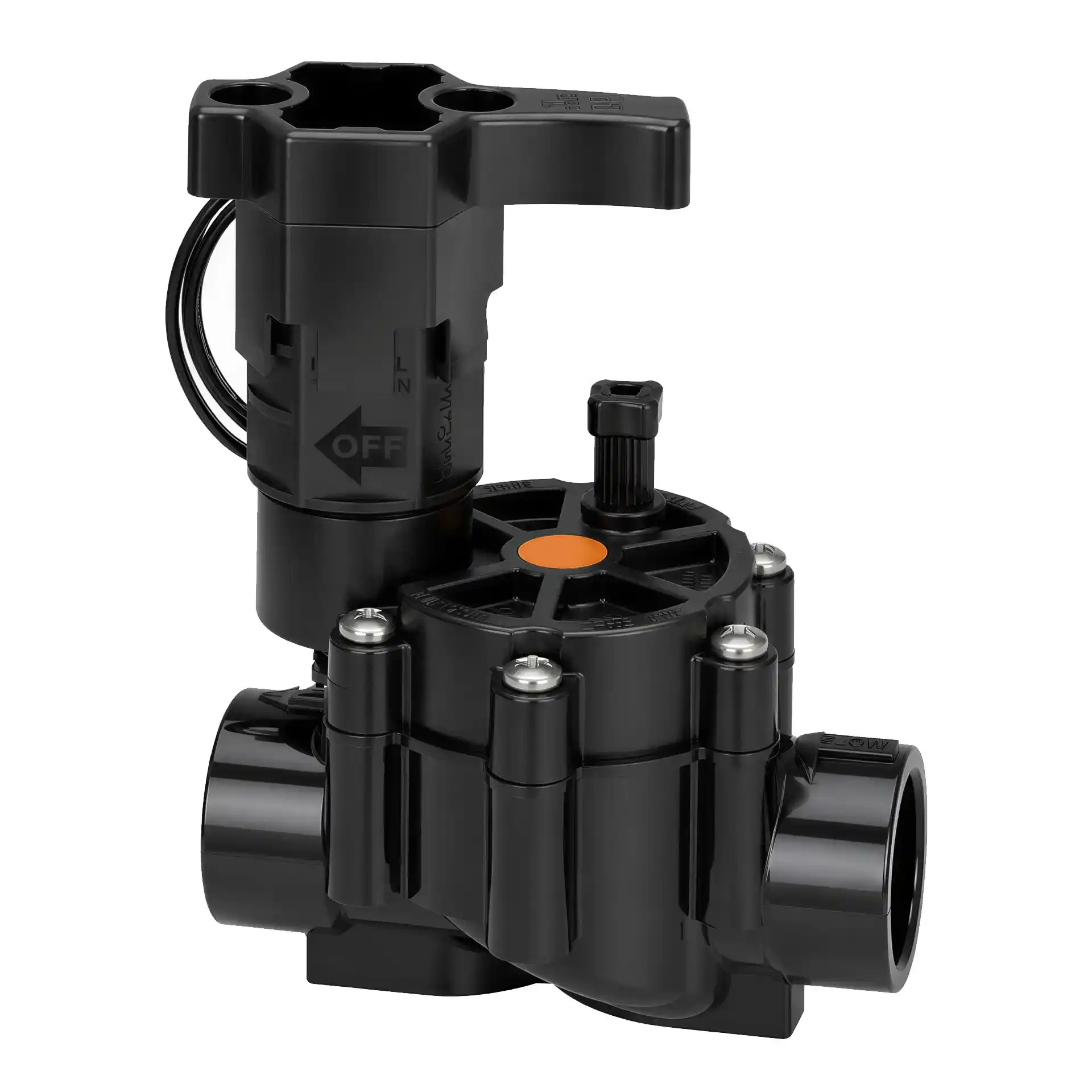

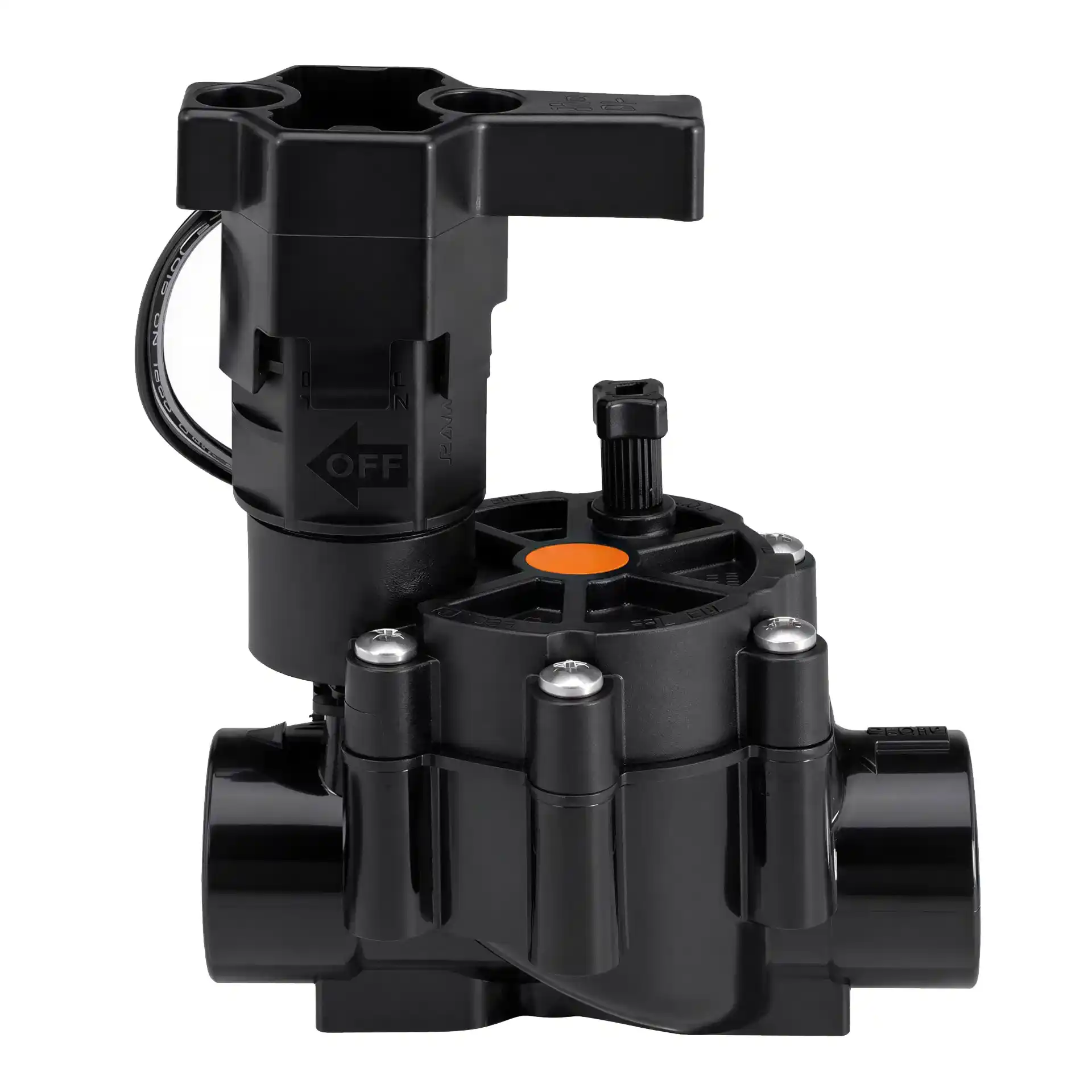

Rain Bird Magnetventil 075-LFV-24V (0,6 - 30 l/min) - ¾ Zoll IG

Rain Bird LFV-075 24V Magnetventil für Tropfbewässerung

Das Rain Bird LFV-075 ist ein speziell für niedrige Durchflussmengen entwickeltes 24-V-Magnetventil. Im Gegensatz zu klassischen Bewässerungsventilen wurde die LFV-Serie gezielt für Tropfbewässerung, Microbewässerung und andere Bewässerungszonen mit geringem Wasserverbrauch konstruiert. Dadurch eignet sich das Ventil besonders für Tropfrohre, Einzeltropfer und kleinere Microbewässerungssysteme.

Das LFV-075 besitzt ¾ Zoll Innengewinde und arbeitet bereits bei sehr kleinen Wassermengen zuverlässig. Rain Bird gibt für das aktuelle LFV-075 einen Durchflussbereich von 0,6 bis 30 l/min an. Das entspricht etwa 0,036 bis 1,8 m³/h. Der Betriebsdruck liegt zwischen 1,0 und 10,3 bar.

Speziell für niedrige Durchflussmengen entwickelt

Die große Besonderheit des LFV-075 ist seine Konstruktion für Low-Flow-Anwendungen. Normale Magnetventile können bei sehr geringen Wassermengen empfindlicher auf kleine Schmutzpartikel reagieren oder nicht optimal schließen. Genau für diesen Einsatzbereich hat Rain Bird die LFV-Serie entwickelt.

Das Ventil eignet sich deshalb besonders für Bewässerungszonen, in denen nur wenige Tropfrohre, Tropfer oder Microbewässerungskomponenten gleichzeitig betrieben werden. Dadurch lässt sich auch eine kleine Tropfbewässerungszone separat und automatisch steuern.

Besondere Doppelmesser-Membran

Das LFV-075 verwendet eine spezielle Doppelmesser-Membran in Verbindung mit einem Ventilsitz mit ½ Zoll Durchmesser. Diese Konstruktion unterstützt einen zuverlässigen Betrieb auch bei sehr niedrigen Durchflussmengen.

Das spezielle Membrandesign ermöglicht außerdem, dass kleine Partikel das Ventil passieren können. Dadurch wird die Gefahr reduziert, dass das Ventil bei kleinen Wassermengen durch Verunreinigungen nicht vollständig schließt.

Doppelte Filterung für hohe Zuverlässigkeit

Eine weitere Besonderheit der LFV-Serie ist der doppelt gefilterte Pilotdurchfluss. Ein 90-Mesh- beziehungsweise 200-Mikron-Filter befindet sich an der Membran, ein weiterer Filter an der Magnetspulenbasis.

Diese Konstruktion schützt die Steuerkanäle des Ventils und trägt zu einem zuverlässigen Betrieb bei niedrigen Wassermengen bei.

Warum wird das LFV häufig mit einem Filter angeboten?

Das LFV selbst ist für den zuverlässigen Betrieb bei kleinen Durchflussmengen konstruiert. In einer Tropfbewässerungsanlage benötigen jedoch vor allem Tropfer und Tropfrohre sauberes Wasser, da ihre kleinen Wasseraustrittsöffnungen empfindlicher auf Schmutzpartikel reagieren.

Deshalb wird das LFV häufig als Bestandteil einer kompletten Filter- und Regeleinheit angeboten. Dabei sitzt der Filter hinter dem Ventil und schützt die angeschlossene Tropfbewässerung. Rain Bird bietet entsprechende Control Zone Kits mit LFV-Ventil, 200-Mesh-Filter und Druckregulierung an.

24 V AC für automatische Bewässerungssteuergeräte

Diese Ausführung des LFV-075 besitzt eine 24-V-AC-Magnetspule mit 50/60 Hz. Damit lässt sich das Ventil über ein klassisches kabelgebundenes Bewässerungssteuergerät automatisch öffnen und schließen.

Das Ventil ist im stromlosen Zustand geschlossen. Aktiviert das Steuergerät die entsprechende Bewässerungszone, öffnet die Magnetspule das Ventil und gibt den Wasserfluss zur Tropf- oder Microbewässerung frei.

Manuelle Bedienung direkt am Ventil

Das LFV-075 kann auch direkt am Ventil manuell betätigt werden. Die interne Entlastung ermöglicht eine manuelle Öffnung ohne austretendes Entlastungswasser.

Über die externe manuelle Entlastung können während der Installation oder bei der Inbetriebnahme außerdem Schmutz und Ablagerungen aus dem System ausgespült werden.

Ideal für Tropfrohre und Einzeltropfer

Das LFV-075 eignet sich besonders für Tropfbewässerungszonen mit vergleichsweise geringem Wasserbedarf. Dazu gehören beispielsweise Beete, Hecken, Hochbeete, Pflanzreihen, Gewächshäuser oder kleinere Gartenbereiche mit Tropfrohr.

Auch Zonen mit Einzeltropfern oder Microbewässerung lassen sich mit dem Ventil separat automatisieren. Dadurch musst du kleine Tropfzonen nicht gemeinsam mit deutlich wasserintensiveren Rasenregnern betreiben.

Unterschied zwischen LFV und normalen DV-Ventilen

Die LFV-Serie basiert auf bewährter Rain Bird Ventiltechnik, wurde aber speziell für sehr niedrige Durchflussmengen optimiert. Das besondere Membrandesign und die doppelte Filterung unterscheiden das LFV von klassischen Ventilen für Rasenregner und größere Bewässerungszonen.

Wenn eine Zone hauptsächlich aus Tropfrohren, Einzeltropfern oder Microbewässerung besteht, ist das LFV deshalb häufig die passendere Lösung. Für große Regnerzonen mit wesentlich höheren Wassermengen sind dagegen DV-, PGA-, PEB- oder andere entsprechend dimensionierte Ventile vorgesehen.

Kenndaten und Maße

• Hersteller: Rain Bird
• Serie: LFV Low Flow Valve
• Modell: LFV-075
• Produkttyp: Low-Flow-Magnetventil
• Einsatzbereich: Tropfbewässerung und Microbewässerung
• Steuerung: 24 V AC, 50/60 Hz
• Anschluss: ¾ Zoll Innengewinde
• Durchfluss: 0,6 bis 30 l/min laut aktueller LFV-075 Produktangabe
• Durchfluss umgerechnet: ca. 0,036 bis 1,8 m³/h
• Betriebsdruck: 1,0 bis 10,3 bar
• Einschaltstrom: 0,30 A / 7,2 VA
• Haltestrom: 0,19 A / 4,56 VA
• Membran: spezielle Doppelmesser-Membran
• Ventilsitz: ½ Zoll Durchmesser
• Pilotfilter: doppelt gefiltert
• Interne manuelle Entlastung: ja
• Externe manuelle Entlastung: ja
• Ventilstellung stromlos: geschlossen
• Flow Control: nein
• Integrierte Druckregulierung: nein

Montage und passendes Zubehör

Benötige ich zusätzlich einen Filter?

Für eine Tropfbewässerung ist eine geeignete Filterung grundsätzlich empfehlenswert. Das LFV besitzt zwar selbst einen doppelt gefilterten Pilotdurchfluss, diese Filter schützen jedoch in erster Linie die Ventilfunktion. Ein zusätzlicher Filter schützt Tropfrohre und Tropfer vor Verstopfungen.

Benötige ich einen Druckregler?

Das hängt von den verwendeten Tropfern beziehungsweise dem Tropfrohr und dem vorhandenen Wasserdruck ab. Viele Tropfbewässerungssysteme benötigen einen niedrigeren und möglichst konstanten Betriebsdruck. In diesem Fall sollte hinter dem Ventil ein passender Druckregler eingesetzt werden.

Warum kann der Filter hinter dem LFV montiert werden?

Das spezielle LFV-Membrandesign wurde dafür entwickelt, kleine Partikel auch bei niedrigen Durchflussmengen passieren zu lassen. Dadurch kann der Filter zum Schutz der Tropfbewässerung hinter dem Ventil angeordnet werden. Genau dieses Prinzip verwendet Rain Bird auch bei seinen vormontierten Filter- und Regeleinheiten.

Häufige Fragen zum Rain Bird LFV-075

Wofür wird das LFV-075 verwendet?

Das Ventil wurde speziell für Bewässerungszonen mit niedrigem Durchfluss entwickelt. Typische Anwendungen sind Tropfrohre, Einzeltropfer und Microbewässerung.

Warum sollte ich für Tropfbewässerung ein LFV verwenden?

Bei kleinen Tropfzonen fließt teilweise wesentlich weniger Wasser als bei einer Rasenbewässerung. Das LFV ist konstruktiv genau auf solche niedrigen Durchflussmengen ausgelegt und kann deshalb auch kleine Tropfzonen zuverlässig steuern.

Hat das LFV-075 bereits einen Filter?

Das Ventil besitzt zwei Filter im internen Pilotwassersystem. Diese ersetzen jedoch nicht automatisch einen Anlagenfilter zum Schutz von Tropfrohren und Tropfern. Für die eigentliche Tropfbewässerung sollte eine geeignete Filterung vorgesehen werden.

Hat das LFV eine Druckregulierung?

Nein. Das einzelne LFV-075 besitzt keine integrierte Druckregulierung. Rain Bird bietet jedoch komplette Filter- und Regeleinheiten an, bei denen das LFV mit Filter und Druckregler kombiniert wird.

Was ist der Unterschied zwischen LFV-075 und LFV-100?

Das LFV-075 ist die ¾-Zoll-Ausführung. Das LFV-100 besitzt einen 1-Zoll-Anschluss. Beide gehören zur Low-Flow-Serie und sind speziell für Bewässerungszonen mit geringem Wasserverbrauch konzipiert.

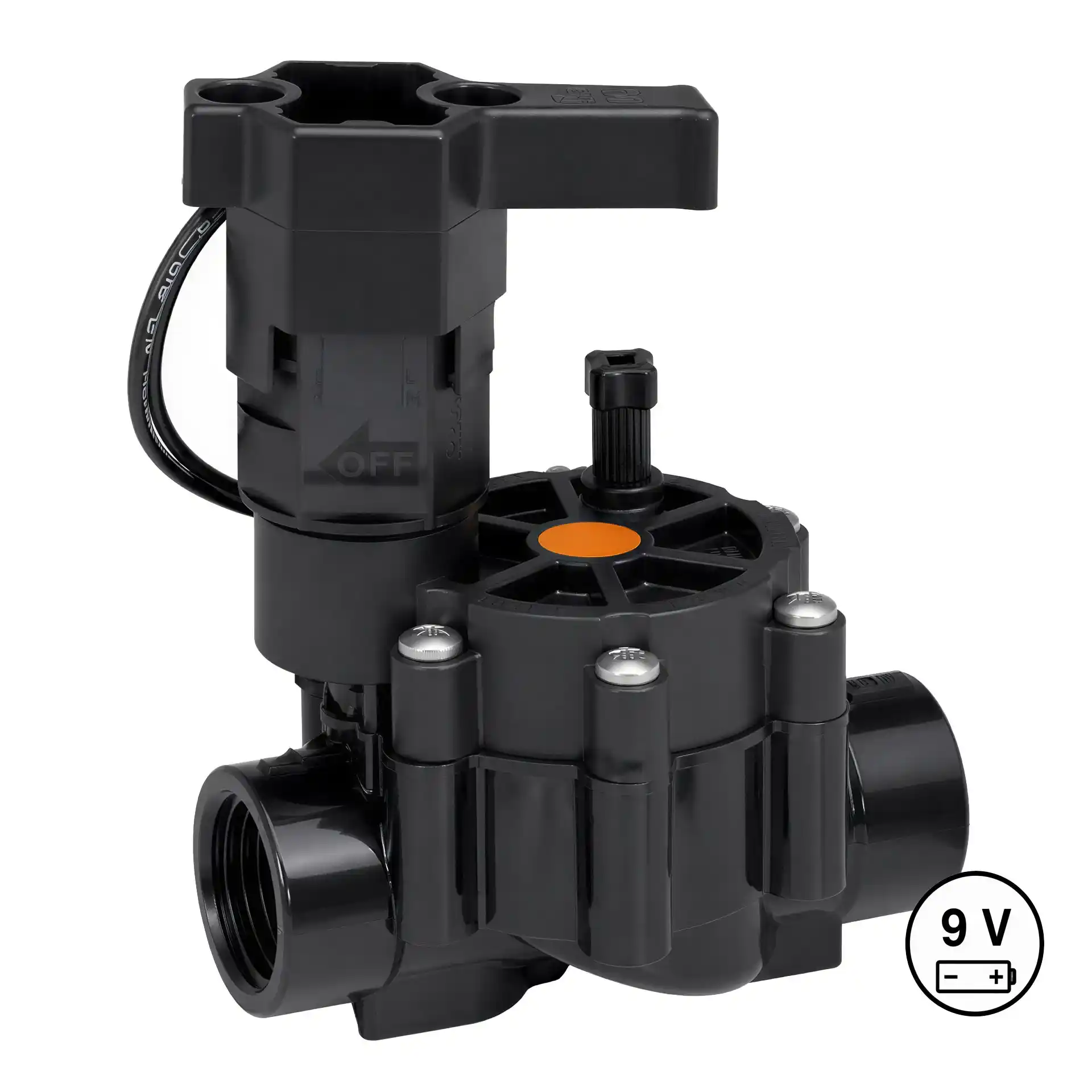

Gibt es das LFV auch für Batteriebetrieb?

Ja. Rain Bird führt beziehungsweise dokumentiert das LFV-075 auch mit einer 9-V-Latching-Magnetspule für kompatible batteriebetriebene Steuerungen. Die hier beschriebene Ausführung verwendet dagegen eine klassische 24-V-AC-Magnetspule.
