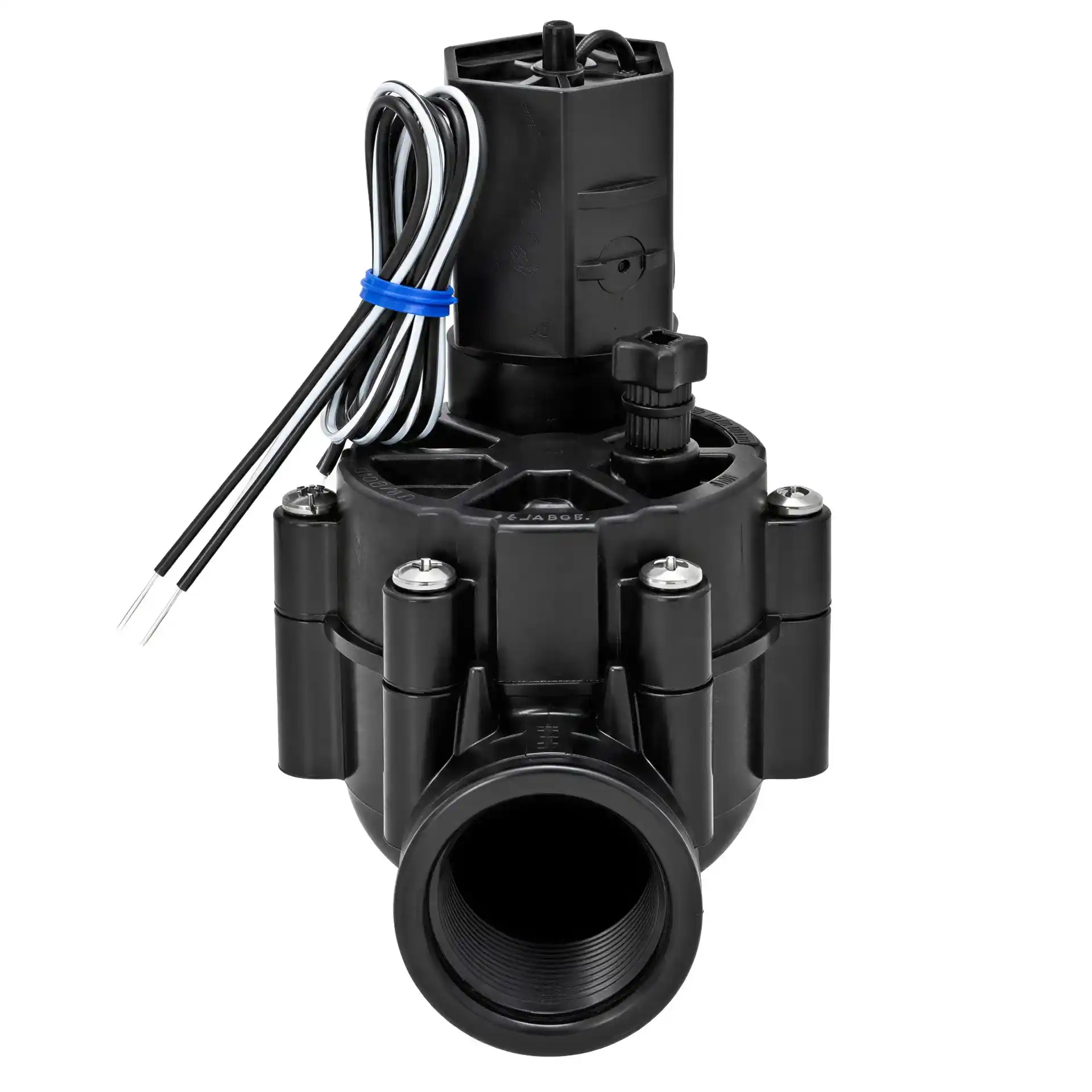

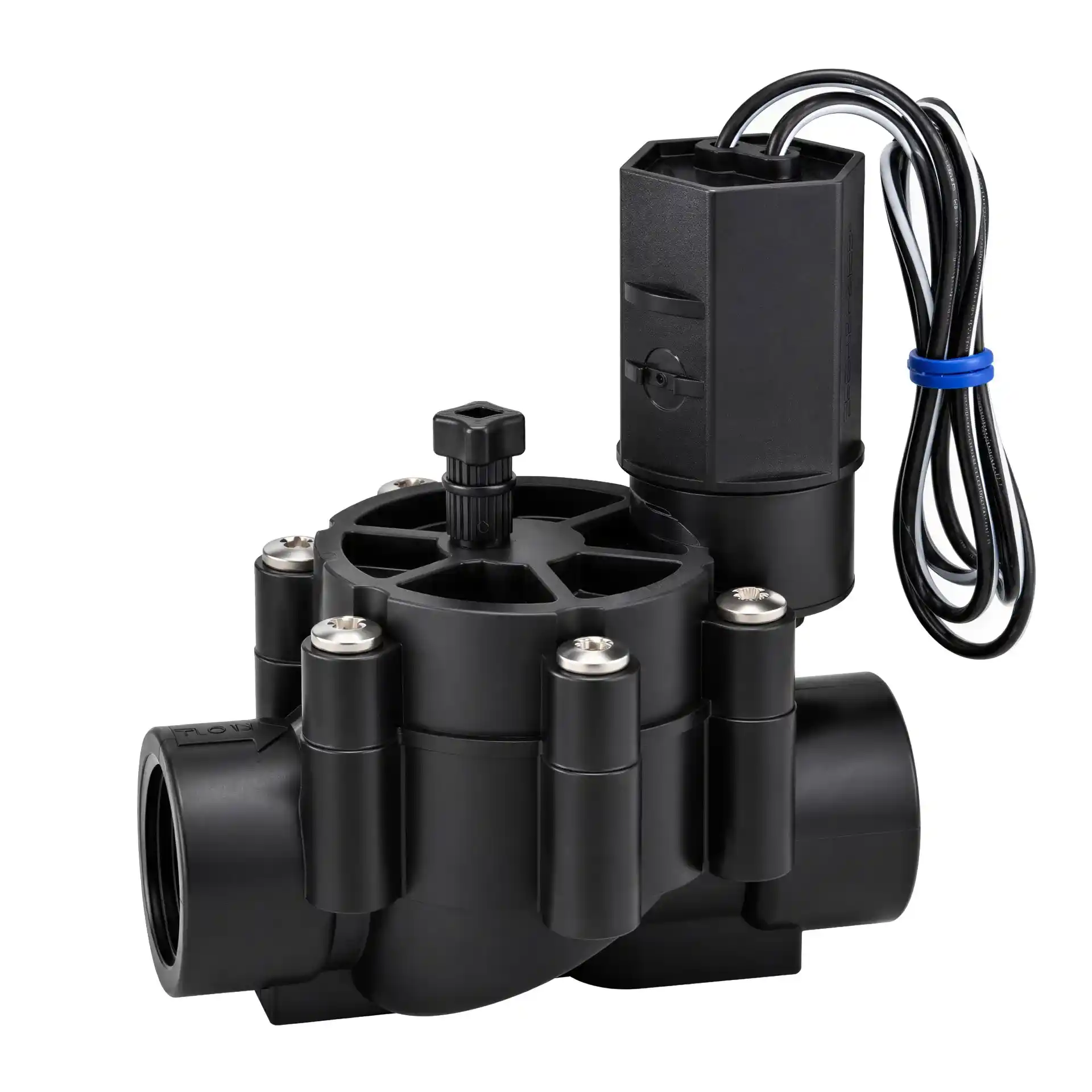

Rain Bird Magnetventil 100-DV-24V (0,05 - 9,08 m³/h) - 1 Zoll IG

Rain Bird 100-DV Magnetventil für leistungsstarke Bewässerungskreise

Das Rain Bird 100-DV ist ein robustes 24-V-Magnetventil für die automatische Steuerung von Garten- und Rasenbewässerungsanlagen. Mit einem Durchflussbereich von 0,05 bis 9,08 m³/h und einem 1 Zoll Innengewinde eignet es sich sowohl für kleinere Bewässerungszonen als auch für leistungsstärkere Kreise mit mehreren Versenkregnern oder Getrieberegnern.

Das Ventil gehört zur bewährten Rain Bird DV-Serie und wird über ein kabelgebundenes 24-V-AC-Bewässerungssteuergerät angesteuert. Jeder Bewässerungskreis erhält dabei ein eigenes Magnetventil und kann unabhängig von den anderen Zonen automatisch geöffnet und geschlossen werden.

Bis zu 9,08 m³/h Durchfluss

Das 100-DV ist für einen Durchfluss von 0,05 bis 9,08 m³/h beziehungsweise ungefähr 0,8 bis 151 l/min ausgelegt. Damit bietet das 1-Zoll-Modell deutlich mehr Durchflussreserve als das kleinere 075-DV und eignet sich besonders für Bewässerungszonen mit höherem Wasserbedarf.

Die tatsächlich nutzbare Wassermenge hängt jedoch nicht nur vom Magnetventil ab. Rohrdurchmesser, Leitungslänge, verfügbarer Fließdruck und der Wasserverbrauch der angeschlossenen Regner müssen bei der Planung ebenfalls berücksichtigt werden.

Auch für niedrige Durchflussmengen geeignet

Obwohl das 100-DV einen hohen maximalen Durchfluss ermöglicht, kann es auch bei kleinen Wassermengen eingesetzt werden. Rain Bird gibt einen Mindestdurchfluss von nur 0,05 m³/h an.

Bei Durchflussmengen unter 0,75 m³/h beziehungsweise bei Tropfbewässerungsanwendungen sollte ein 200-Mesh-Filter vor dem Magnetventil installiert werden. Dadurch werden kleine Schmutzpartikel zurückgehalten und die zuverlässige Funktion des Ventils unterstützt.

24 V für automatische Bewässerungssteuergeräte

Das Rain Bird 100-DV arbeitet mit einer 24-V-AC-Magnetspule und eignet sich für klassische kabelgebundene Bewässerungssteuerungen. Sobald das Steuergerät die entsprechende Station aktiviert, öffnet das Ventil und gibt den Wasserfluss zur jeweiligen Bewässerungszone frei.

Nach Ablauf der programmierten Bewässerungszeit wird das Ventil wieder geschlossen. So kannst du beispielsweise Rasenflächen, Beete und unterschiedliche Regnergruppen automatisch zu verschiedenen Zeiten bewässern.

Bewährte DV-Ventiltechnik von Rain Bird

Das 100-DV besitzt eine druckausgeglichene Buna-N-Membran mit einem selbstreinigenden 90-Mesh beziehungsweise 200-Mikrometer-Pilotwasserfilter. Die exzentrische Konstruktion unterstützt ein sanftes Schließen des Ventils und hilft dadurch, Wasserstöße in der Bewässerungsanlage zu reduzieren.

Der doppelt gefilterte Pilotdurchfluss erhöht die Widerstandsfähigkeit gegenüber kleineren Schmutzpartikeln. Eine gesicherte Edelstahlfeder und das robuste Ventilgehäuse sind auf einen zuverlässigen Langzeiteinsatz ausgelegt.

Betriebsdruck von 1,0 bis 10,4 bar

Rain Bird gibt für das 100-DV einen Betriebsdruck von 1,0 bis 10,4 bar an. Damit kann das Magnetventil in vielen privaten und gewerblichen Bewässerungsanlagen eingesetzt werden.

Der zulässige Eingangsdruck des Magnetventils ist jedoch nicht mit dem benötigten Betriebsdruck der angeschlossenen Regner gleichzusetzen. Benötigen Düsen, Tropfer oder andere Bewässerungskomponenten einen niedrigeren Druck, muss ein geeigneter Druckregler verwendet werden.

1 Zoll Innengewinde für den Ventilverteiler

Die europäische BSP-Ausführung des 100-DV besitzt auf Ein- und Ausgangsseite ein 1 Zoll Innengewinde. Damit lässt sich das Magnetventil mit passenden 1 Zoll Verschraubungen mit Außengewinde in einen Bewässerungsverteiler integrieren.

Für eine wartungsfreundliche Installation empfehlen sich lösbare Verschraubungen. Dadurch kannst du das Magnetventil später ausbauen oder ersetzen, ohne den kompletten Ventilverteiler zerlegen zu müssen.

Manuelle Bedienung direkt am Ventil

Das 100-DV lässt sich auch ohne Bewässerungscomputer manuell öffnen. Über die interne Entlastung kannst du einen Bewässerungskreis direkt am Ventil aktivieren, ohne dass dabei Wasser in die Ventilbox gespritzt wird.

Zusätzlich verfügt das Ventil über eine externe Entlastung. Diese kann während der Installation und Inbetriebnahme genutzt werden, um Schmutz und Ablagerungen aus dem System auszuspülen.

Montage in einer Ventilbox

Das Rain Bird 100-DV wird üblicherweise in einer unterirdischen Ventilbox installiert. Dort können mehrere Magnetventile nebeneinander zu einem Verteiler zusammengefasst werden. Jedes Ventil übernimmt dabei die Steuerung einer eigenen Bewässerungszone.

Vor dem Einbau sollte die Rohrleitung gründlich gespült werden. Bei der Montage muss außerdem die auf dem Ventilgehäuse gekennzeichnete Fließrichtung eingehalten werden. Für die elektrische Verbindung empfehlen sich wasserdichte Kabelverbinder.

Unterschied zwischen Rain Bird 075-DV und 100-DV

Das kleinere 075-DV besitzt einen ¾ Zoll Anschluss und ist für einen maximalen Durchfluss von etwa 5,0 m³/h ausgelegt. Das 100-DV verwendet einen 1 Zoll Anschluss und erreicht bis zu 9,08 m³/h.

Das 100-DV eignet sich deshalb besonders für Bewässerungskreise mit größerem Wasserbedarf. Dazu können beispielsweise mehrere Getrieberegner oder größere Gruppen von Versenkregnern gehören.

Unterschied zwischen 100-DV und 100-DVF

Das Rain Bird 100-DV besitzt keine einstellbare Durchflussregulierung. Es öffnet beziehungsweise schließt den Bewässerungskreis vollständig.

Das 100-DVF besitzt zusätzlich eine Flow-Control-Funktion. Damit kannst du den maximalen Wasserdurchfluss direkt am Ventil einstellen. Wenn du eine zusätzliche hydraulische Anpassungsmöglichkeit benötigst, ist das 100-DVF deshalb die flexiblere Variante.

Kenndaten und Maße

• Hersteller: Rain Bird
• Serie: DV
• Modell: 100-DV
• Produkttyp: Magnetventil / Bewässerungsventil
• Steuerung: elektrisch
• Magnetspule: 24 V AC, 50/60 Hz
• Anschluss: 1 Zoll Innengewinde
• Europäische Gewindeausführung: BSP
• Durchfluss: 0,05 bis 9,08 m³/h
• Durchfluss: ca. 0,8 bis 151 l/min
• Betriebsdruck: 1,0 bis 10,4 bar
• Wassertemperatur: bis 43 °C
• Umgebungstemperatur: bis 52 °C
• Höhe: ca. 11,4 cm
• Länge: ca. 11,1 cm
• Breite: ca. 8,4 cm
• Membran: Buna-N
• Pilotfilter: selbstreinigend, 90 Mesh / 200 Mikrometer
• Manuelle interne Entlastung: ja
• Manuelle externe Entlastung: ja
• Durchflussregulierung: nein
• Integrierte Druckregulierung: nein
• Ventilstellung stromlos: geschlossen

Montage und passendes Zubehör

Welche Verschraubungen passen zum 100-DV?

Für die europäische Ausführung mit 1 Zoll BSP Innengewinde benötigst du passende Verschraubungen mit 1 Zoll Außengewinde. Lösbare Verschraubungen sind besonders praktisch, weil das Ventil dadurch später einfacher gewartet oder ausgetauscht werden kann.

Benötige ich eine Ventilbox?

Für eine unterirdische Installation ist eine Ventilbox empfehlenswert. Sie schützt Magnetventil und elektrische Verbindungen und hält das Ventil gleichzeitig für Wartung und manuelle Bedienung zugänglich.

Wann benötige ich einen Filter?

Bei Durchflussmengen unter 0,75 m³/h oder bei Tropfbewässerungsanwendungen empfiehlt Rain Bird einen vorgeschalteten 200-Mesh-Filter. Auch bei verschmutztem Brunnen- oder Zisternenwasser ist eine geeignete Filterung sinnvoll.

Häufige Fragen zum Rain Bird 100-DV

Wie hoch ist der Durchfluss des Rain Bird 100-DV?

Das 100-DV kann mit einem Durchfluss von ungefähr 0,05 bis 9,08 m³/h betrieben werden. Die häufig genannte Grenze von 0,75 m³/h ist nicht der Mindestdurchfluss, sondern die Grenze, unterhalb der Rain Bird eine zusätzliche 200-Mesh-Filterung empfiehlt.

Ist das Rain Bird 100-DV für 24 V ausgelegt?

Ja. Das Magnetventil arbeitet mit 24 V AC und ist für klassische kabelgebundene Bewässerungssteuergeräte vorgesehen.

Hat das 100-DV eine Durchflussregulierung?

Nein. Eine einstellbare Durchflussregulierung besitzt erst das Rain Bird 100-DVF. Wenn du den Wasserdurchfluss direkt am Ventil einstellen möchtest, solltest du diese Variante wählen.

Kann ich das 100-DV für Tropfbewässerung verwenden?

Ja. Das 100-DV kann auch bei niedrigen Durchflussmengen und für Tropfbewässerung eingesetzt werden. Dabei muss eine geeignete Filterung berücksichtigt werden. Je nach Tropfsystem kann zusätzlich ein Druckregler erforderlich sein.

Wie viele Regner kann ich mit dem 100-DV betreiben?

Die mögliche Anzahl hängt vom Wasserverbrauch der verwendeten Regner und der verfügbaren Wassermenge deiner Anlage ab. Addiere den Durchfluss aller gleichzeitig betriebenen Regner einer Zone und berücksichtige zusätzlich den erforderlichen Fließdruck und die Dimensionierung der Rohrleitung.

Kann das 100-DV manuell geöffnet werden?

Ja. Das Ventil besitzt eine interne manuelle Entlastung. Dadurch kannst du einen Bewässerungskreis beispielsweise bei der Inbetriebnahme oder Wartung direkt am Magnetventil testen.

Was ist der Unterschied zwischen 100-DV und 100-HV?

Beide Modelle sind 24-V-Magnetventile für automatische Bewässerungsanlagen. Das 100-DV gehört zur bewährten DV-Serie und erreicht bei der 1-Zoll-Ausführung bis zu 9,08 m³/h. Das kompakter aufgebaute 100-HV gehört zur HV-Serie. Bei der Auswahl sind neben dem benötigten Durchfluss auch Einbaumaße und Anschlussvariante relevant.
