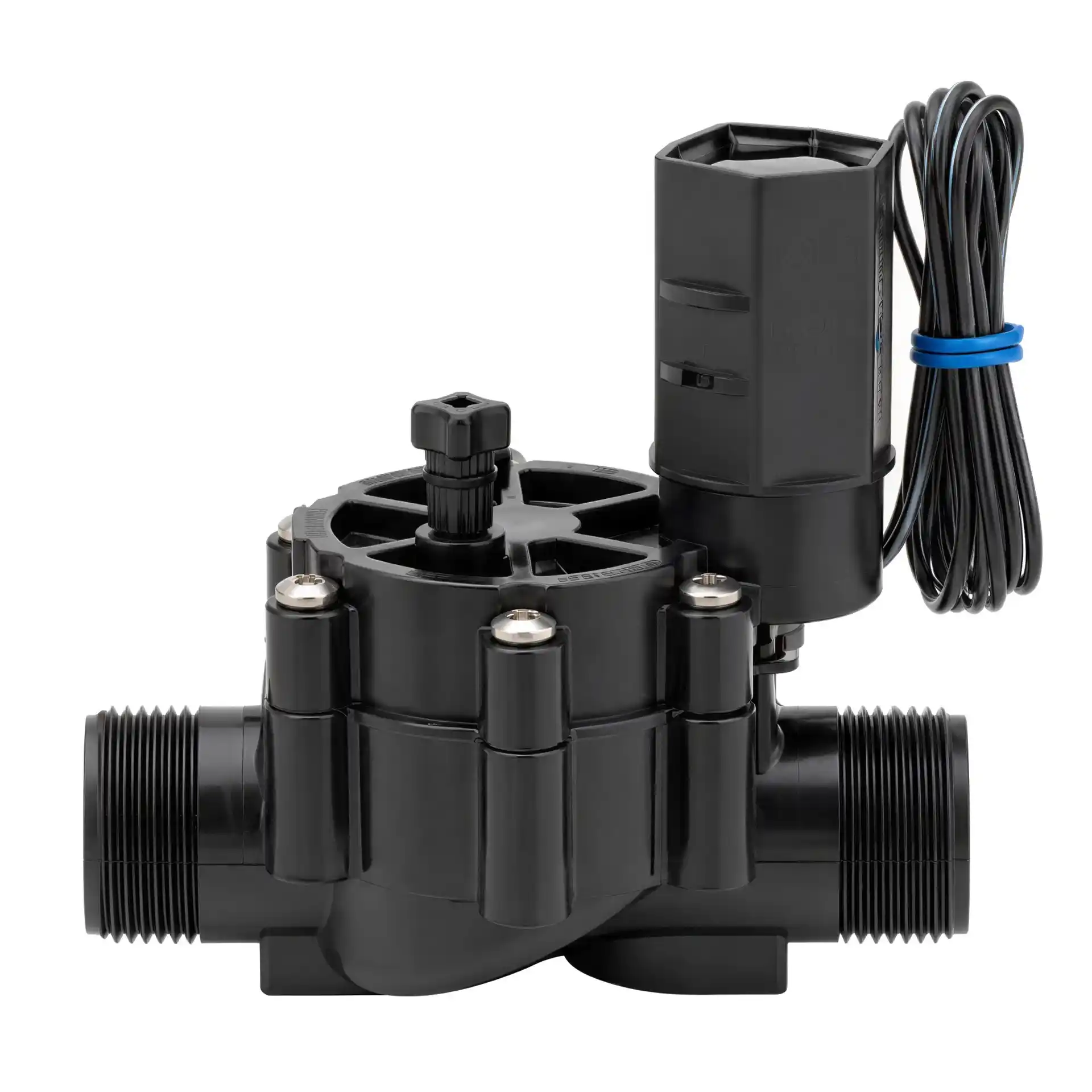

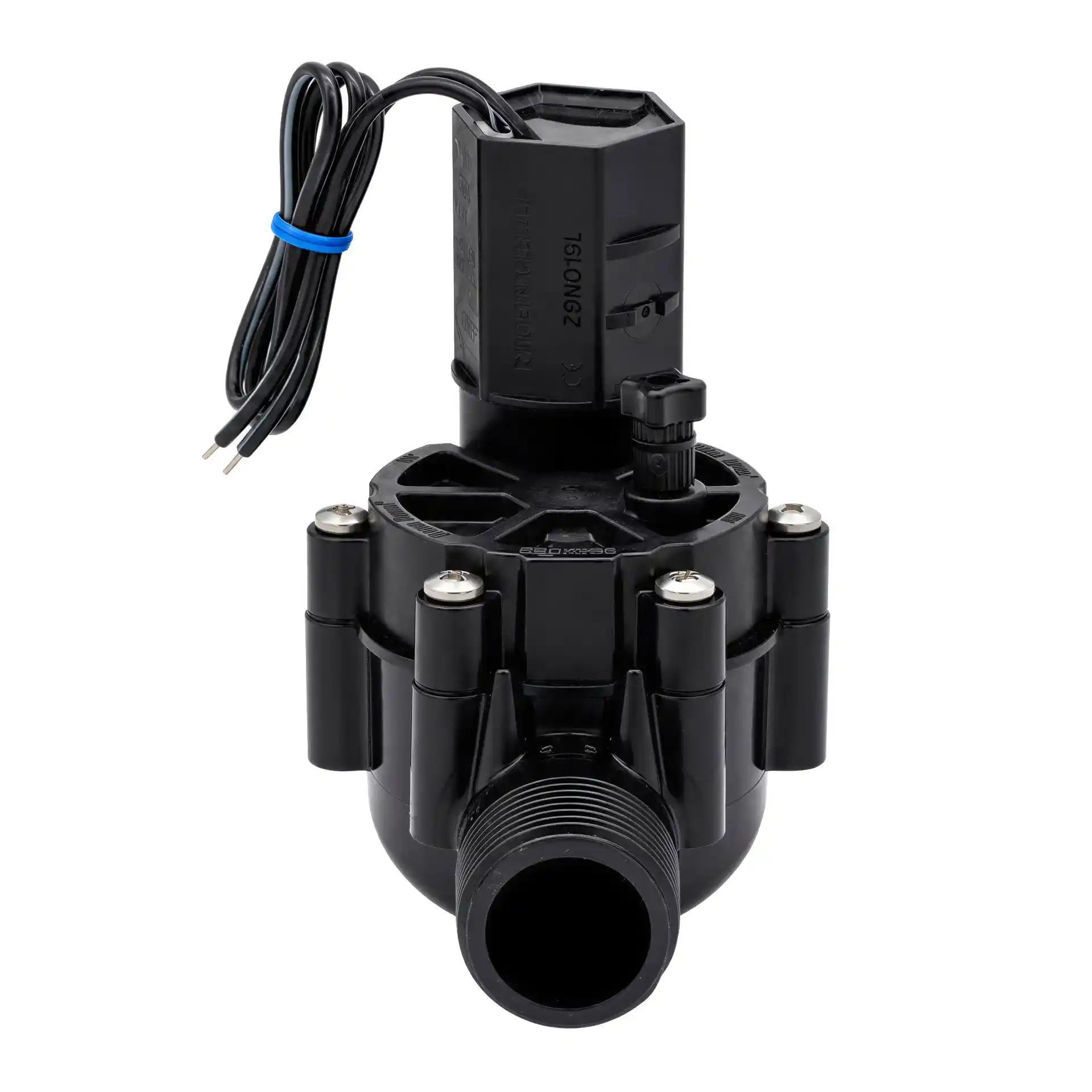

Rain Bird Magnetventil 100-DV-MM-24V (0,05 - 9,08 m³/h) - 1 Zoll AG

Rain Bird 100-DV-MM mit 1 Zoll Außengewinde

Das Rain Bird 100-DV-MM ist ein leistungsfähiges 24-V-Magnetventil für die automatische Steuerung von Garten- und Rasenbewässerungsanlagen. Mit einem Durchflussbereich von 0,05 bis 9,08 m³/h und 1 Zoll Außengewinde auf Ein- und Ausgangsseite eignet es sich für unterschiedlich große Bewässerungskreise mit Versenkregnern, Getrieberegnern und bei entsprechender Filterung auch für Tropfbewässerung.

Die MM-Ausführung kombiniert die bewährte Technik der Rain Bird DV-Serie mit besonders montagefreundlichen Außengewinden. Dadurch lässt sich das Ventil einfach mit passenden Verschraubungen mit Innengewinde verbinden und platzsparend in einem Bewässerungsverteiler installieren.

1 Zoll Außengewinde auf beiden Seiten

Das Kürzel MM steht für Male x Male. Im Gegensatz zum normalen I100-DV mit 1 Zoll BSP Innengewinde besitzt das I100-DV-MM auf Ein- und Ausgangsseite jeweils ein 1 Zoll Außengewinde.

Diese Anschlussart ist besonders praktisch beim Aufbau eines Ventilverteilers. Passende Verschraubungen mit Innengewinde können direkt auf das Magnetventil geschraubt werden. Bei Verwendung lösbarer Verschraubungen lässt sich das Ventil später besonders einfach ausbauen oder austauschen.

Hoher Durchfluss bis 9,08 m³/h

Das Rain Bird 100-DV-MM deckt einen Durchflussbereich von 0,05 bis 9,08 m³/h ab. Das entspricht ungefähr 0,8 bis 151 l/min. Damit eignet sich das Ventil auch für leistungsstärkere Bewässerungszonen mit mehreren Versenk- oder Getrieberegnern.

Wie viele Regner tatsächlich gleichzeitig betrieben werden können, hängt von deren Wasserverbrauch, dem verfügbaren Fließdruck sowie Rohrdurchmesser und Leitungslänge ab. Für die Planung sollte deshalb immer der Gesamtverbrauch des jeweiligen Bewässerungskreises berechnet werden.

24 V für automatische Bewässerungsanlagen

Das 100-DV-MM besitzt eine 24-V-AC-Magnetspule und ist für klassische kabelgebundene Bewässerungssteuergeräte vorgesehen. Sobald das Steuergerät die entsprechende Station aktiviert, öffnet das Magnetventil und versorgt die angeschlossene Bewässerungszone mit Wasser.

Dadurch kannst du deine Bewässerungsanlage in mehrere unabhängig gesteuerte Bereiche aufteilen. Rasenflächen, Beete oder unterschiedliche Regnergruppen können so zu verschiedenen Zeiten automatisch bewässert werden.

Bewährte Technik der Rain Bird DV-Serie

Die DV-Serie setzt auf einen doppelt gefilterten Pilotdurchfluss, um die Zuverlässigkeit und Widerstandsfähigkeit gegenüber kleinen Schmutzpartikeln zu verbessern. Die druckausgeglichene Buna-N-Membran verfügt über einen selbstreinigenden Pilotwasserfilter.

Die exzentrische Membrankonstruktion unterstützt ein gleichmäßiges Schließen des Ventils und hilft dabei, Wasserstöße innerhalb der Bewässerungsanlage zu reduzieren.

Betriebsdruck von 1,0 bis 10,4 bar

Rain Bird gibt für die DV-Serie einen Betriebsdruck von 1,0 bis 10,4 bar an. Dadurch kann das 100-DV-MM in vielen unterschiedlichen Garten- und Rasenbewässerungsanlagen eingesetzt werden.

Der zulässige Druck des Magnetventils ist jedoch nicht mit dem benötigten Betriebsdruck der angeschlossenen Regner gleichzusetzen. Benötigen Regner, Sprühdüsen oder Tropfer einen niedrigeren Druck, muss dieser entsprechend reguliert werden.

Auch für niedrige Durchflussmengen geeignet

Trotz seiner hohen maximalen Durchflussleistung kann das 100-DV-MM auch in Bewässerungskreisen mit geringer Wassermenge eingesetzt werden. Bei sehr niedrigen Durchflussmengen oder Tropfbewässerung ist jedoch eine besonders gute Filterung erforderlich.

Rain Bird schreibt für Durchflussmengen unter etwa 0,68 bis 0,75 m³/h beziehungsweise für Tropfbewässerungsanwendungen einen vorgeschalteten 200-Mesh-Filter vor. Je nach Tropfsystem kann zusätzlich ein Druckregler erforderlich sein.

Manuelle Bedienung direkt am Ventil

Das 100-DV-MM lässt sich bei Bedarf auch manuell öffnen. Dadurch kannst du einen Bewässerungskreis beispielsweise während der Installation, Inbetriebnahme oder Wartung testen, ohne die Zone über das Steuergerät starten zu müssen.

Die interne Entlastung ermöglicht eine manuelle Betätigung ohne austretendes Spritzwasser. Zusätzlich kann über die externe Entlastung während der Installation Schmutz aus dem System gespült werden.

Montage in einer Ventilbox

Das Rain Bird 100-DV-MM wird üblicherweise geschützt in einer Ventilbox montiert. Mehrere Magnetventile können dort nebeneinander zu einem zentralen Bewässerungsverteiler zusammengefasst werden.

Vor der Montage sollte die Rohrleitung gründlich gespült werden. Außerdem muss die auf dem Ventilgehäuse angegebene Fließrichtung eingehalten werden. Für die elektrische Verbindung der Magnetspule mit dem Steuerkabel sollten wasserdichte Kabelverbinder verwendet werden.

Unterschied zwischen 100-DV und 100-DV-MM

Technisch gehören beide Ventile zur gleichen DV-Serie und besitzen den gleichen grundlegenden Druck- und Durchflussbereich. Der entscheidende Unterschied liegt in der Anschlussart.

Das europäische I100-DV besitzt 1 Zoll BSP Innengewinde auf Ein- und Ausgangsseite. Das I100-DV-MM besitzt dagegen zwei 1 Zoll Außengewinde. Welche Variante besser geeignet ist, hängt deshalb hauptsächlich von deinem Ventilverteiler und den verwendeten Verschraubungen ab.

Unterschied zwischen 100-DV-MM und 100-DV-MM-9V

Das normale 100-DV-MM arbeitet mit 24 V AC und ist für kabelgebundene Bewässerungssteuergeräte vorgesehen. Das 100-DV-MM-9V besitzt dagegen eine 9-V-Impulsmagnetspule und eignet sich für kompatible batteriebetriebene Bewässerungssteuerungen.

Wenn an deiner Bewässerungssteuerung ein Stromanschluss vorhanden ist, wird normalerweise die 24-V-Ausführung verwendet. Für Anlagen ohne Stromanschluss am Steuergerät kann die 9-V-Ausführung eine passende Alternative sein.

Kenndaten und Maße

• Hersteller: Rain Bird
• Serie: DV
• Modell: 100-DV-MM
• Internationale Ausführung: I100-DV-MM
• Produkttyp: Magnetventil / Bewässerungsventil
• Steuerung: elektrisch
• Magnetspule: 24 V AC, 50/60 Hz
• Anschluss Zulauf: 1 Zoll Außengewinde
• Anschluss Auslauf: 1 Zoll Außengewinde
• MM: Male x Male / Außengewinde x Außengewinde
• Durchfluss: 0,05 bis 9,08 m³/h
• Durchfluss: ca. 0,8 bis 151 l/min
• Betriebsdruck: 1,0 bis 10,4 bar
• Wassertemperatur: bis 43 °C
• Umgebungstemperatur: bis 52 °C
• Höhe: ca. 11,4 cm
• Länge MM-Ausführung: ca. 14,6 cm
• Breite: ca. 8,4 cm
• Membran: Buna-N
• Manuelle interne Entlastung: ja
• Manuelle externe Entlastung: ja
• Durchflussregulierung: nein
• Integrierte Druckregulierung: nein
• Ventilstellung stromlos: geschlossen

Montage und passendes Zubehör

Welche Verschraubungen benötige ich?

Das 100-DV-MM besitzt auf beiden Seiten ein 1 Zoll Außengewinde. Du benötigst deshalb passende Verschraubungen oder Anschlussstücke mit 1 Zoll Innengewinde. Lösbare Verschraubungen erleichtern die Montage und einen späteren Austausch des Magnetventils.

Brauche ich eine Ventilbox?

Für eine unterirdische Installation empfiehlt sich eine passende Ventilbox. Sie schützt das Magnetventil und die elektrischen Verbindungen und ermöglicht gleichzeitig einen einfachen Zugang für Wartung und manuelle Bedienung.

Benötige ich einen Filter?

Bei verschmutztem Wasser ist eine geeignete Filterung grundsätzlich sinnvoll. Bei sehr niedrigen Durchflussmengen und bei Tropfbewässerung muss ein geeigneter 200-Mesh-Filter vor dem Ventil installiert werden.

Häufige Fragen zum Rain Bird 100-DV-MM

Was bedeutet MM beim 100-DV-MM?

MM steht für Male x Male. Das Magnetventil besitzt auf der Eingangs- und Ausgangsseite jeweils ein 1 Zoll Außengewinde.

Wie hoch ist der maximale Durchfluss?

Das Rain Bird 100-DV-MM gehört zur 100-DV-Serie und ist für einen Durchfluss von 0,05 bis 9,08 m³/h ausgelegt. Das entspricht maximal ungefähr 151 l/min.

Ist das 100-DV-MM ein 24-V-Magnetventil?

Ja. Die Standardausführung arbeitet mit 24 V AC und eignet sich für kabelgebundene Bewässerungssteuergeräte.

Hat das 100-DV-MM eine Durchflussregulierung?

Nein. Das 100-DV-MM besitzt keine separate Flow-Control-Funktion. Das Ventil dient zum automatischen Öffnen und Schließen des Bewässerungskreises.

Kann ich das 100-DV-MM für Tropfbewässerung einsetzen?

Ja. Bei niedrigen Durchflussmengen und Tropfbewässerung muss jedoch eine geeignete Filterung berücksichtigt werden. Je nach Tropfsystem kann zusätzlich ein Druckregler erforderlich sein.

Kann ich das Ventil manuell öffnen?

Ja. Das 100-DV-MM kann direkt am Ventil manuell geöffnet werden. Dadurch lässt sich die Bewässerungszone bei Inbetriebnahme, Wartung oder Fehlersuche auch ohne Steuergerät testen.

Was ist der Unterschied zwischen 100-DV und 100-DV-MM?

Der wesentliche Unterschied ist die Anschlussart. Das I100-DV besitzt zwei 1 Zoll Innengewinde, während das I100-DV-MM zwei 1 Zoll Außengewinde besitzt. Druck- und Durchflussbereich sind grundsätzlich gleich.
