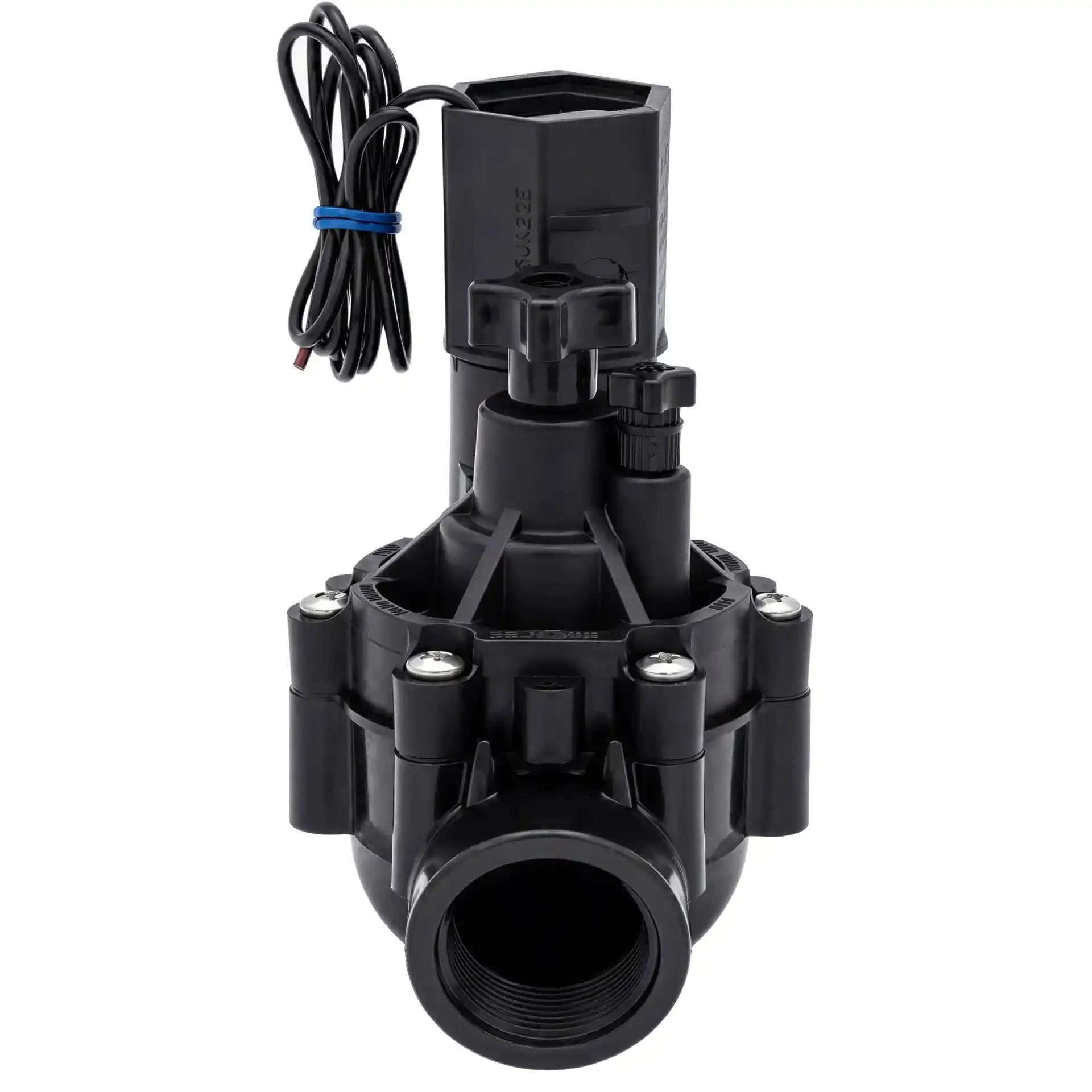

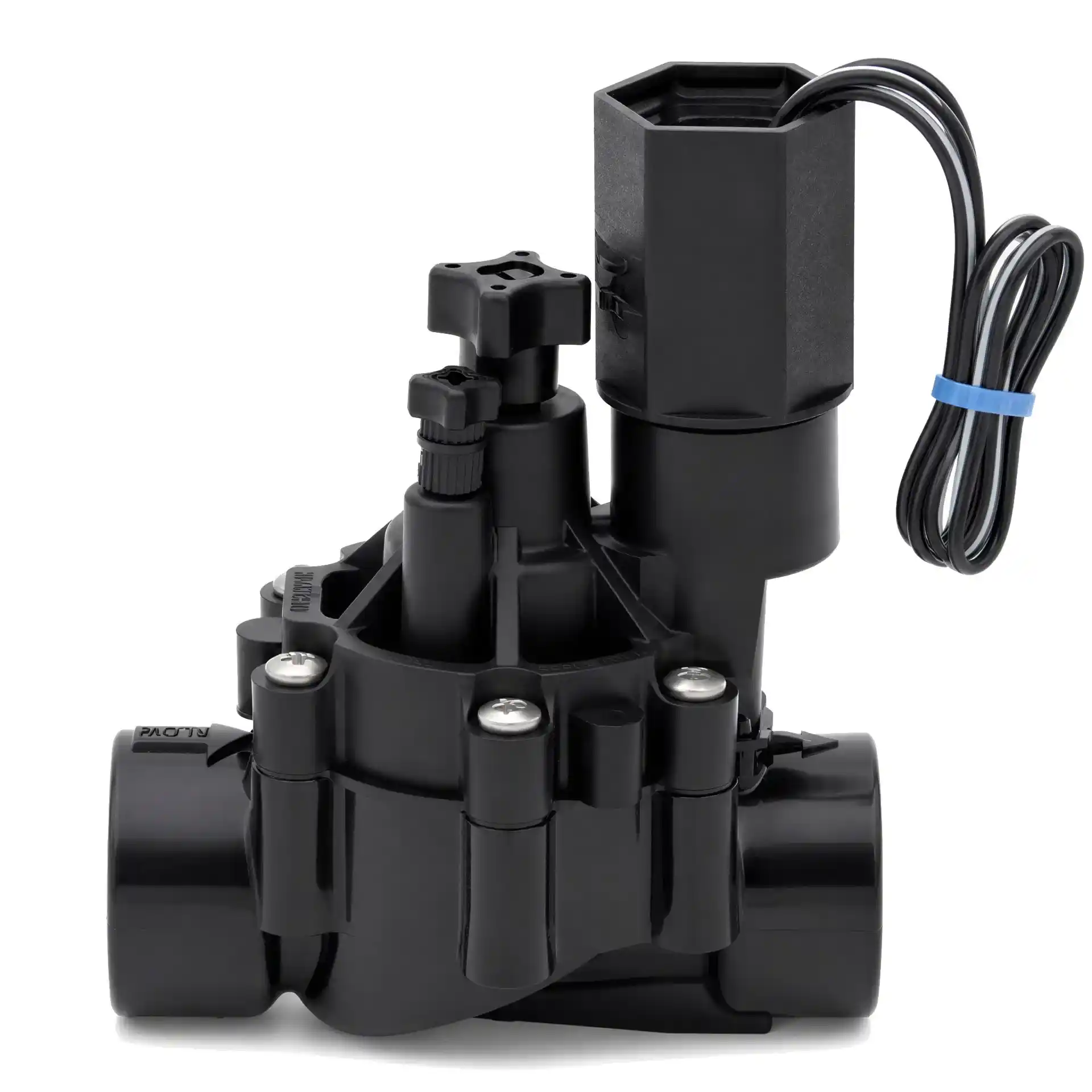

Rain Bird Magnetventil 100-DVF-24V (0,05 - 9,08 m³/h) - 1 Zoll IG

Rain Bird 100-DVF mit Durchflussregulierung

Das Rain Bird 100-DVF ist ein leistungsfähiges 24-V-Magnetventil für automatische Garten- und Rasenbewässerungsanlagen. Mit einem Durchflussbereich von 0,05 bis 9,08 m³/h und 1 Zoll Innengewinde eignet es sich für unterschiedlich große Bewässerungskreise mit Versenkregnern, Getrieberegnern und bei entsprechender Filterung auch für Tropfbewässerung.

Die Besonderheit des 100-DVF ist die integrierte Durchflussregulierung. Im Gegensatz zum 100-DV kannst du beim DVF den maximalen Wasserdurchfluss direkt am Ventil einstellen. Dadurch lässt sich eine Bewässerungszone besser an den tatsächlichen Wasserbedarf der angeschlossenen Regner oder Tropfer anpassen.

Durchfluss direkt am Magnetventil einstellen

Das F in der Modellbezeichnung DVF steht für Flow Control. Über den Einstellgriff auf der Oberseite des Ventils kannst du den Wasserdurchfluss begrenzen und den jeweiligen Bewässerungskreis hydraulisch abstimmen.

Diese Funktion ist besonders praktisch, wenn mehrere Bewässerungszonen unterschiedliche Wassermengen benötigen. Auch bei der Inbetriebnahme einer neuen Bewässerungsanlage ermöglicht die Durchflussregulierung eine komfortable Anpassung direkt am Ventil.

Hoher Durchfluss bis 9,08 m³/h

Das Rain Bird 100-DVF ist für einen Durchfluss von 0,05 bis 9,08 m³/h ausgelegt. Das entspricht ungefähr 0,8 bis 151 l/min. Damit eignet sich das Ventil sowohl für kleinere Bewässerungskreise als auch für Zonen mit mehreren Versenk- oder Getrieberegnern.

Die tatsächlich verfügbare Wassermenge wird zusätzlich durch die Wasserversorgung, den Fließdruck, den Rohrdurchmesser und die Leitungslänge bestimmt. Bei der Planung solltest du deshalb den Wasserverbrauch aller gleichzeitig betriebenen Regner einer Zone berücksichtigen.

24 V für automatische Bewässerungssteuerungen

Das 100-DVF arbeitet mit einer 24-V-AC-Magnetspule und ist für klassische kabelgebundene Bewässerungssteuergeräte vorgesehen. Das Steuergerät versorgt das Magnetventil während der programmierten Bewässerungszeit mit Spannung und öffnet dadurch den entsprechenden Bewässerungskreis.

Nach Ablauf der Bewässerungszeit schließt das normalerweise geschlossene Ventil automatisch. Auf diese Weise kannst du mehrere Bewässerungszonen unabhängig voneinander zu unterschiedlichen Zeiten betreiben.

Bewährte Technik der Rain Bird DV-Serie

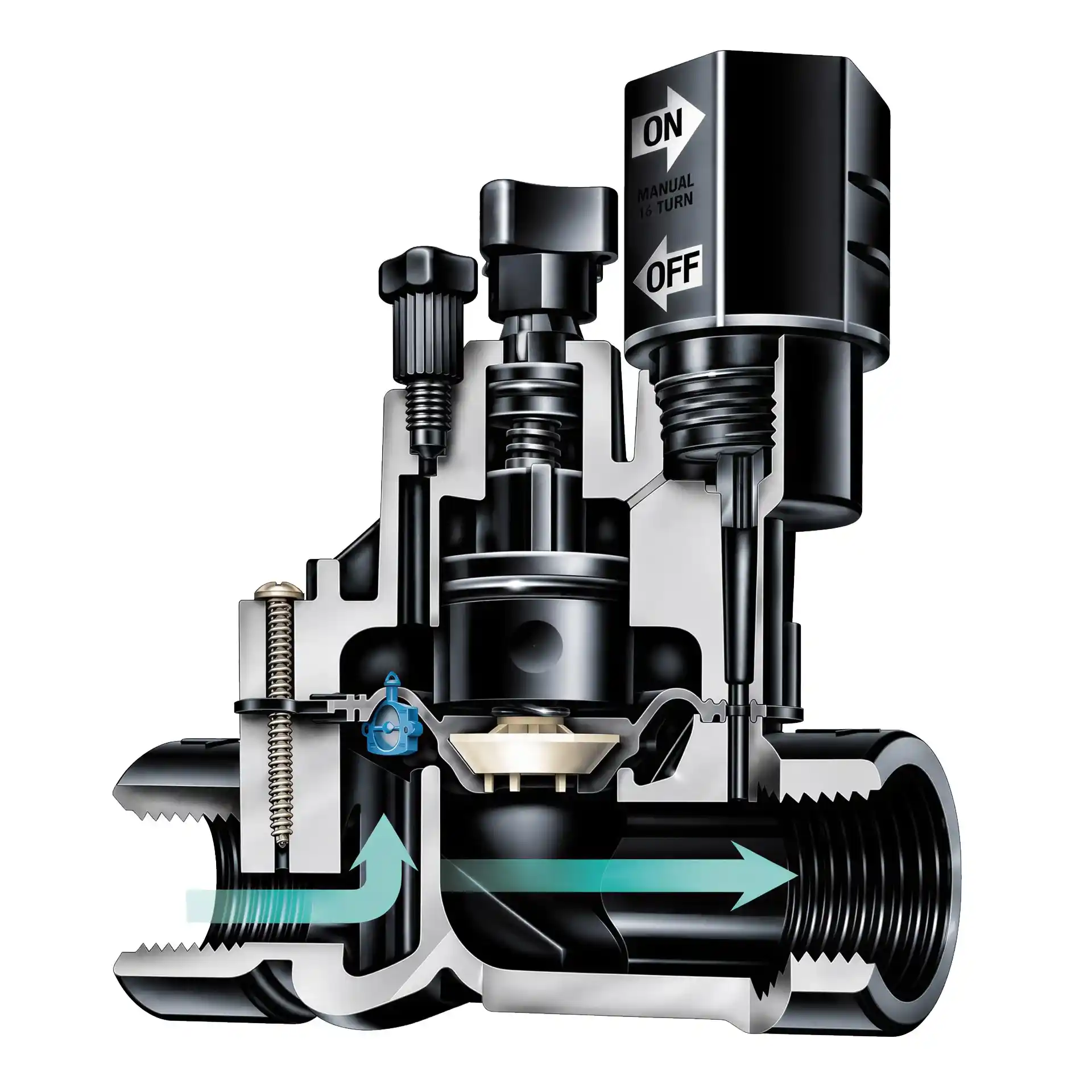

Das 100-DVF übernimmt die bewährte Ventiltechnik der DV-Serie und ergänzt sie um die Flow-Control-Funktion. Eine druckausgeglichene Buna-N-Membran mit selbstreinigendem Pilotwasserfilter unterstützt einen zuverlässigen Betrieb.

Die exzentrische Membrankonstruktion sorgt für ein sanfteres Schließen und hilft dabei, Wasserstöße innerhalb der Bewässerungsanlage zu reduzieren. Der doppelt gefilterte Pilotdurchfluss verbessert zusätzlich die Widerstandsfähigkeit gegenüber kleinen Schmutzpartikeln.

Betriebsdruck von 1,0 bis 10,4 bar

Rain Bird gibt für das 100-DVF einen Betriebsdruck von 1,0 bis 10,4 bar an. Damit kann das Magnetventil in vielen privaten und kleineren gewerblichen Bewässerungsanlagen eingesetzt werden.

Die integrierte Durchflussregulierung darf dabei nicht mit einer Druckregulierung verwechselt werden. Sie begrenzt den Wasserdurchfluss, hält aber keinen bestimmten Ausgangsdruck konstant. Benötigen die angeschlossenen Bewässerungskomponenten einen definierten niedrigeren Druck, muss ein geeigneter Druckregler eingesetzt werden.

Auch für Tropfbewässerung geeignet

Das 100-DVF kann aufgrund seines großen Durchflussbereichs auch für Bewässerungszonen mit kleinen Wassermengen eingesetzt werden. Bei Durchflussmengen unter 0,68 m³/h sowie bei Tropfbewässerungsanwendungen schreibt Rain Bird einen vorgeschalteten 200-Mesh-Filter vor.

Bei Tropfbewässerung ist je nach verwendetem Tropfrohr oder Tropfer zusätzlich ein Druckregler sinnvoll beziehungsweise erforderlich. Die Flow-Control-Funktion des 100-DVF ersetzt keine Druckregulierung.

1 Zoll BSP Innengewinde

Die internationale Ausführung I100-DVF besitzt auf Ein- und Ausgangsseite jeweils ein 1 Zoll BSP Innengewinde. Dadurch lässt sich das Magnetventil mit passenden Verschraubungen oder Anschlussstücken mit Außengewinde in einen Bewässerungsverteiler integrieren.

Für eine wartungsfreundliche Installation empfehlen sich lösbare Verschraubungen. Das Ventil kann dadurch später ausgebaut oder ersetzt werden, ohne größere Teile des Verteilers demontieren zu müssen.

Manuelle Bedienung und Spülfunktion

Das 100-DVF kann bei Bedarf direkt am Ventil manuell betätigt werden. Über die interne Entlastung lässt sich eine Bewässerungszone spritzfrei manuell öffnen. Das ist beispielsweise bei der Inbetriebnahme, Wartung oder Fehlersuche hilfreich.

Zusätzlich verfügt das Ventil über eine externe Entlastung. Damit können Schmutz und Ablagerungen während der Installation und beim Start der Bewässerungsanlage aus dem System gespült werden.

Montage in einer Ventilbox

Das Rain Bird 100-DVF wird üblicherweise geschützt in einer Ventilbox installiert. Mehrere Magnetventile können dort nebeneinander zu einem zentralen Bewässerungsverteiler zusammengefasst werden, wobei jedes Ventil eine eigene Bewässerungszone steuert.

Vor der Montage sollte die Rohrleitung gründlich gespült werden. Die auf dem Ventilgehäuse gekennzeichnete Fließrichtung muss beim Einbau beachtet werden. Für die Verbindung zwischen Magnetspule und Steuerkabel sollten wasserdichte Kabelverbinder verwendet werden.

Unterschied zwischen 100-DV und 100-DVF

Das 100-DV und das 100-DVF besitzen denselben grundlegenden Durchflussbereich und sind für 24-V-Bewässerungssteuerungen ausgelegt. Der entscheidende Unterschied ist die zusätzliche Durchflussregulierung des DVF.

Beim 100-DVF kannst du den maximalen Wasserdurchfluss direkt am Ventil einstellen. Das 100-DV besitzt diese Einstellmöglichkeit nicht. Wenn du einzelne Bewässerungskreise hydraulisch genauer abstimmen möchtest, bietet das 100-DVF deshalb mehr Flexibilität.

DVF Durchflussregulierung oder Druckregler?

Die Durchflussregulierung des DVF reduziert beziehungsweise begrenzt die Wassermenge durch das Ventil. Sie erzeugt jedoch keinen konstant geregelten Ausgangsdruck.

Für Sprühdüsen, Rotationsdüsen oder Tropfbewässerung, die einen bestimmten Betriebsdruck benötigen, ist deshalb weiterhin eine passende Druckregulierung erforderlich. Rain Bird weist außerdem darauf hin, dass die DV- und DVF-Hausgartenventile nicht mit den PRS Druckregulierungsmodulen der professionellen Ventilserien verwendet werden können.

Kenndaten und Maße

• Hersteller: Rain Bird
• Serie: DV / DVF
• Modell: 100-DVF
• Internationale Ausführung: I100-DVF
• Produkttyp: Magnetventil / Bewässerungsventil
• Steuerung: elektrisch
• Magnetspule: 24 V AC, 50/60 Hz
• Anschluss Zulauf: 1 Zoll BSP Innengewinde
• Anschluss Auslauf: 1 Zoll BSP Innengewinde
• Durchfluss: 0,05 bis 9,08 m³/h
• Durchfluss: ca. 0,8 bis 151 l/min
• Betriebsdruck: 1,0 bis 10,4 bar
• Wassertemperatur: bis 43 °C
• Umgebungstemperatur: bis 52 °C
• Einschaltstrom: 0,450 A
• Haltestrom: 0,250 A
• Spulenwiderstand: 38 Ohm
• Höhe: ca. 14,2 cm
• Länge: ca. 11,1 cm
• Breite: ca. 8,4 cm
• Membran: Buna-N
• Pilotfilter: selbstreinigend, 90 Mesh / 200 Mikrometer
• Manuelle interne Entlastung: ja
• Manuelle externe Entlastung: ja
• Durchflussregulierung: ja
• Integrierte Druckregulierung: nein
• Ventilstellung stromlos: geschlossen

Montage und passendes Zubehör

Welche Verschraubungen passen zum 100-DVF?

Das I100-DVF besitzt auf Ein- und Ausgangsseite ein 1 Zoll BSP Innengewinde. Du benötigst deshalb passende Anschlussstücke oder Verschraubungen mit 1 Zoll Außengewinde. Lösbare Verschraubungen erleichtern Wartung und einen späteren Austausch des Ventils.

Brauche ich eine Ventilbox?

Für die unterirdische Montage empfiehlt sich eine passende Ventilbox. Sie schützt das Magnetventil und die elektrischen Verbindungen und ermöglicht gleichzeitig den Zugang zur manuellen Bedienung und zur Durchflussregulierung.

Wann benötige ich einen Filter?

Bei Durchflussmengen unter 0,68 m³/h oder bei Tropfbewässerungsanwendungen muss laut Rain Bird ein 200-Mesh-Filter vor dem Magnetventil installiert werden. Auch bei verschmutztem Brunnen- oder Zisternenwasser ist eine geeignete Filterung empfehlenswert.

Häufige Fragen zum Rain Bird 100-DVF

Was bedeutet DVF bei Rain Bird?

Das F kennzeichnet die Flow-Control-Ausführung. Das 100-DVF besitzt im Gegensatz zum 100-DV eine einstellbare Durchflussregulierung.

Wie hoch ist der maximale Durchfluss des 100-DVF?

Rain Bird gibt für das 100-DVF einen Durchflussbereich von 0,05 bis 9,08 m³/h an. Das entspricht maximal ungefähr 151 l/min.

Was ist der Unterschied zwischen 100-DV und 100-DVF?

Beide Ventile besitzen grundsätzlich den gleichen Druck- und Durchflussbereich. Das 100-DVF verfügt zusätzlich über eine einstellbare Durchflussregulierung, während diese beim 100-DV nicht vorhanden ist.

Regelt das 100-DVF auch den Wasserdruck?

Nein. Die integrierte Flow-Control-Funktion dient zur Einstellung beziehungsweise Begrenzung des Durchflusses. Für einen definierten Ausgangsdruck benötigst du einen separaten geeigneten Druckregler.

Ist das 100-DVF ein 24-V-Magnetventil?

Ja. Die Standardausführung arbeitet mit 24 V AC und eignet sich für klassische kabelgebundene Bewässerungssteuergeräte.

Kann ich das 100-DVF für Tropfbewässerung verwenden?

Ja. Bei Tropfbewässerung muss ein geeigneter 200-Mesh-Filter vorgeschaltet werden. Abhängig vom verwendeten Tropfsystem kann zusätzlich ein Druckregler erforderlich sein.

Wann ist das 100-DVF besser als das 100-DV?

Das 100-DVF ist besonders praktisch, wenn du die Wassermenge eines einzelnen Bewässerungskreises direkt am Magnetventil begrenzen oder mehrere Bewässerungszonen hydraulisch aufeinander abstimmen möchtest.
