Rain Bird Magnetventil 100-HV-24V (0,05 - 6,82 m³/h) - 1 Zoll IG

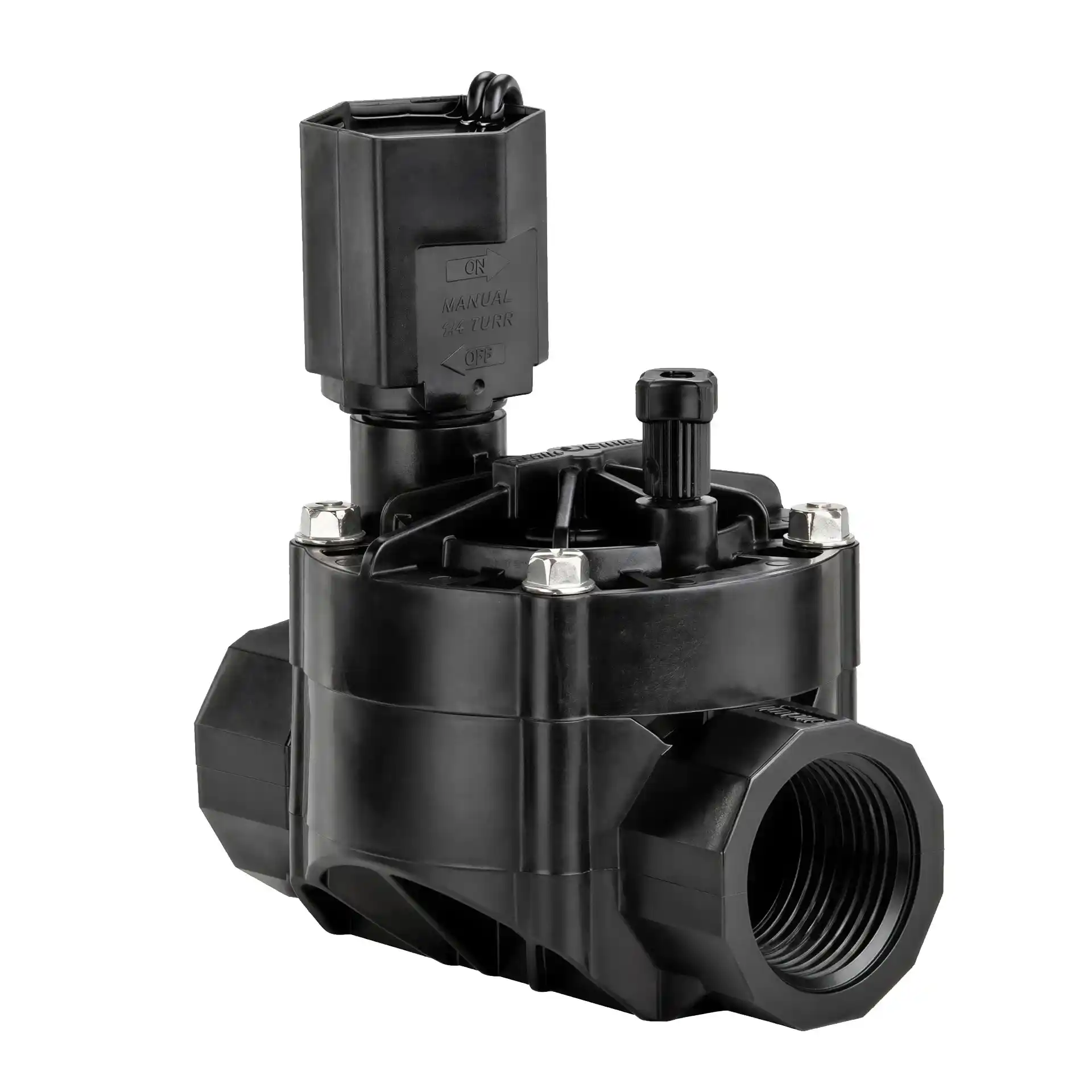

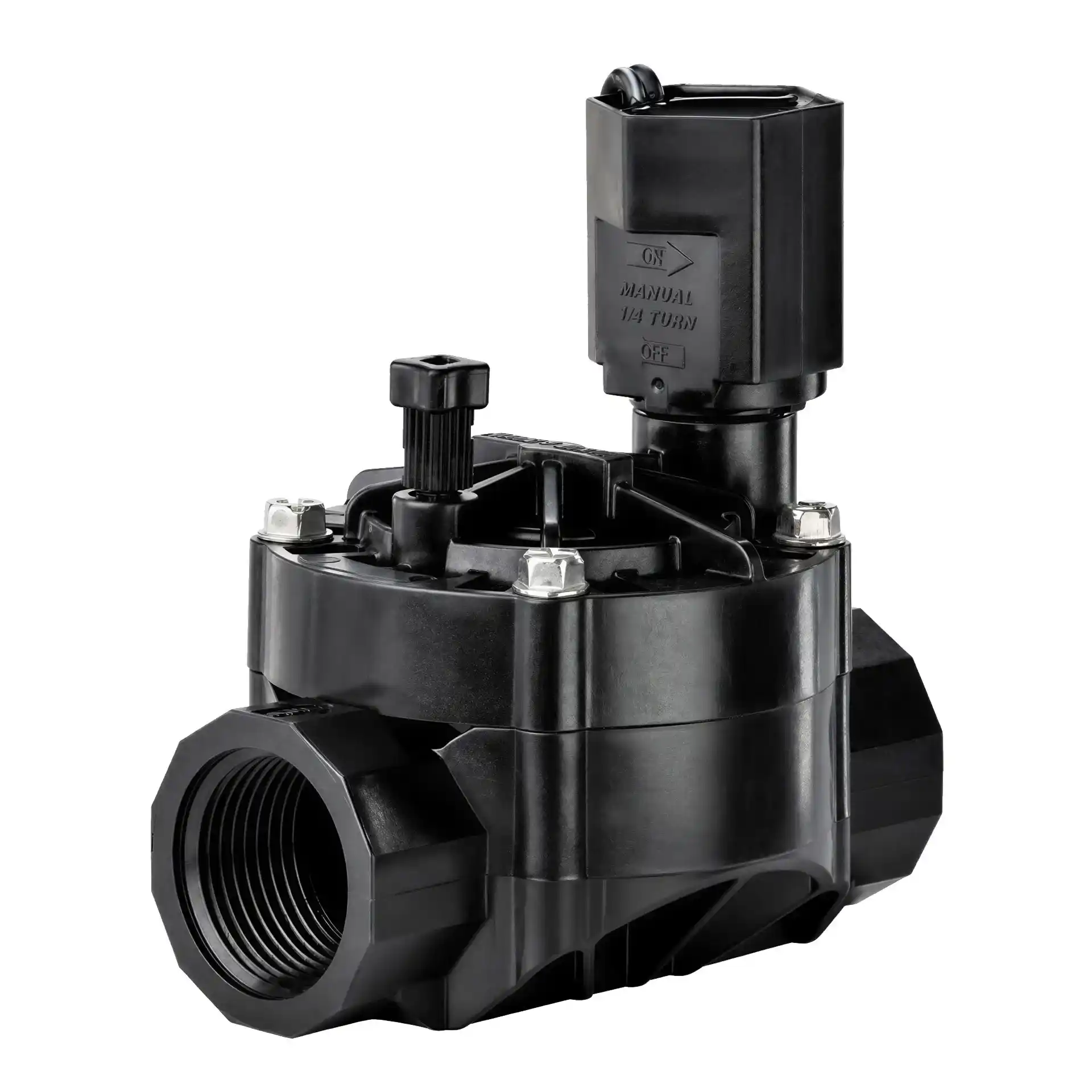

Rain Bird 100-HV Magnetventil für automatische Bewässerungsanlagen

Das Rain Bird 100-HV ist ein kompaktes und zuverlässiges 24-V-Magnetventil für die automatische Steuerung von Bewässerungsanlagen. Mit einem Durchflussbereich von 0,05 bis 6,82 m³/h und einem 1 Zoll Innengewinde eignet es sich für zahlreiche Anwendungen in privaten Gärten und kleineren gewerblichen Bewässerungssystemen.

Das Ventil wird über ein kompatibles 24-V-Bewässerungssteuergerät automatisch geöffnet und geschlossen. Dadurch kannst du einzelne Bewässerungskreise für Versenkregner, Sprühdüsen oder bei entsprechender Filterung auch Tropfbewässerung unabhängig voneinander steuern.

24 V für kabelgebundene Bewässerungssteuerungen

Das Rain Bird 100-HV besitzt eine 24-V-AC-Magnetspule und ist für den Anschluss an klassische kabelgebundene Bewässerungscomputer vorgesehen. Vom Steuergerät führt eine Steuerleitung zum Magnetventil. Sobald die entsprechende Station aktiviert wird, öffnet das Ventil und gibt den Wasserfluss zum angeschlossenen Bewässerungskreis frei.

Damit eignet sich das 100-HV beispielsweise für Rain Bird Steuergeräte und andere Bewässerungscomputer, die mit standardmäßigen 24-V-AC-Magnetventilen arbeiten.

Großer Durchflussbereich bis 6,82 m³/h

Der mögliche Durchfluss reicht von etwa 0,05 bis 6,82 m³/h beziehungsweise bis zu rund 113 l/min. Dadurch kann das 100-HV sowohl kleinere als auch leistungsstärkere Bewässerungskreise versorgen.

Bei sehr niedrigen Durchflussmengen unter 0,68 m³/h sowie bei Tropf- und Xerigation-Anwendungen empfiehlt Rain Bird einen vorgeschalteten 200-Mesh-Filter. Damit wird die zuverlässige Funktion des Ventils auch bei kleinen Wassermengen unterstützt.

Betriebsdruck von 1,0 bis 10,3 bar

Das Rain Bird 100-HV arbeitet in einem breiten Druckbereich von etwa 1,0 bis 10,3 bar. Dadurch lässt es sich in vielen klassischen Gartenbewässerungsanlagen einsetzen.

Der hohe maximal zulässige Eingangsdruck bedeutet jedoch nicht, dass angeschlossene Regner oder Tropfer ebenfalls mit diesem Druck betrieben werden sollten. Der benötigte Betriebsdruck der jeweiligen Bewässerungskomponenten muss bei der Planung separat berücksichtigt und bei Bedarf mit einem Druckregler angepasst werden.

Sanftes Schließen reduziert Wasserstöße

Eine Besonderheit der HV-Serie ist die exzentrische, druckausgeglichene Membran. Diese Konstruktion unterstützt ein gleichmäßiges und sanftes Schließen des Ventils und reduziert dadurch Wasserstöße in der Bewässerungsanlage.

Die Membran besteht aus widerstandsfähigem Buna-N und verfügt über einen selbstreinigenden 90-Mesh-Pilotfilter. Eine Edelstahlfeder unterstützt die zuverlässige Funktion des Ventils.

Doppelt gefilterter Pilotdurchfluss

Rain Bird setzt beim 100-HV auf einen doppelt gefilterten Pilotdurchfluss. Dadurch sollen Verschmutzungen im Steuerbereich des Ventils reduziert und eine zuverlässige Funktion über einen langen Zeitraum unterstützt werden.

Bei Bewässerungswasser mit Sedimenten oder stärkeren Verunreinigungen sollte trotzdem ein geeigneter Filter vor dem Magnetventil installiert werden. Eine gute Filterung schützt neben dem Ventil auch Regner, Düsen und Tropfbewässerungskomponenten.

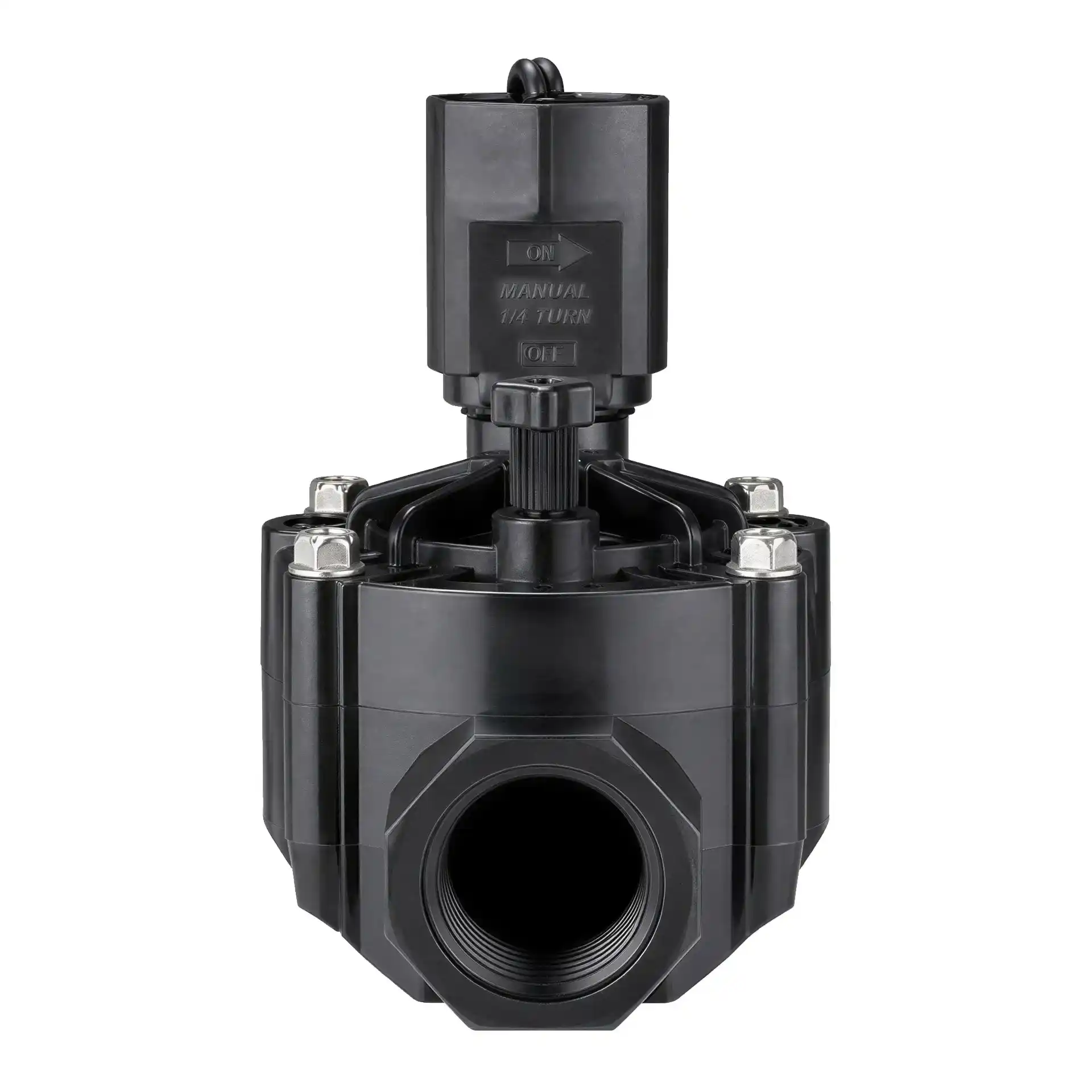

Manuell öffnen auch ohne Steuergerät

Das 100-HV lässt sich nicht nur elektrisch über das Bewässerungssteuergerät, sondern auch direkt am Ventil manuell öffnen. Die interne Entlastung ermöglicht eine manuelle Betätigung ohne austretendes Spritzwasser.

Zusätzlich besitzt das Ventil eine externe Entlastungsmöglichkeit. Diese kann insbesondere bei Installation und Inbetriebnahme verwendet werden, um Schmutz und Ablagerungen aus dem System auszuspülen.

Kompakte Bauform für Ventilboxen

Mit einer Höhe von etwa 11,7 cm, einer Länge von etwa 11,2 cm und einer Breite von nur etwa 7,9 cm ist das Rain Bird 100-HV vergleichsweise kompakt aufgebaut.

Dadurch lassen sich mehrere Magnetventile platzsparend nebeneinander in einer Ventilbox installieren. Das ist besonders praktisch beim Aufbau eines Ventilverteilers mit mehreren unabhängig gesteuerten Bewässerungskreisen.

Montage mit 1 Zoll Innengewinde

Die europäische I100-HV-BSP Ausführung besitzt auf Ein- und Ausgangsseite ein 1 Zoll BSP Innengewinde. Dadurch kannst du das Ventil beispielsweise mit passenden 1 Zoll Verschraubungen an einen Bewässerungsverteiler und die weiterführende Rohrleitung anschließen.

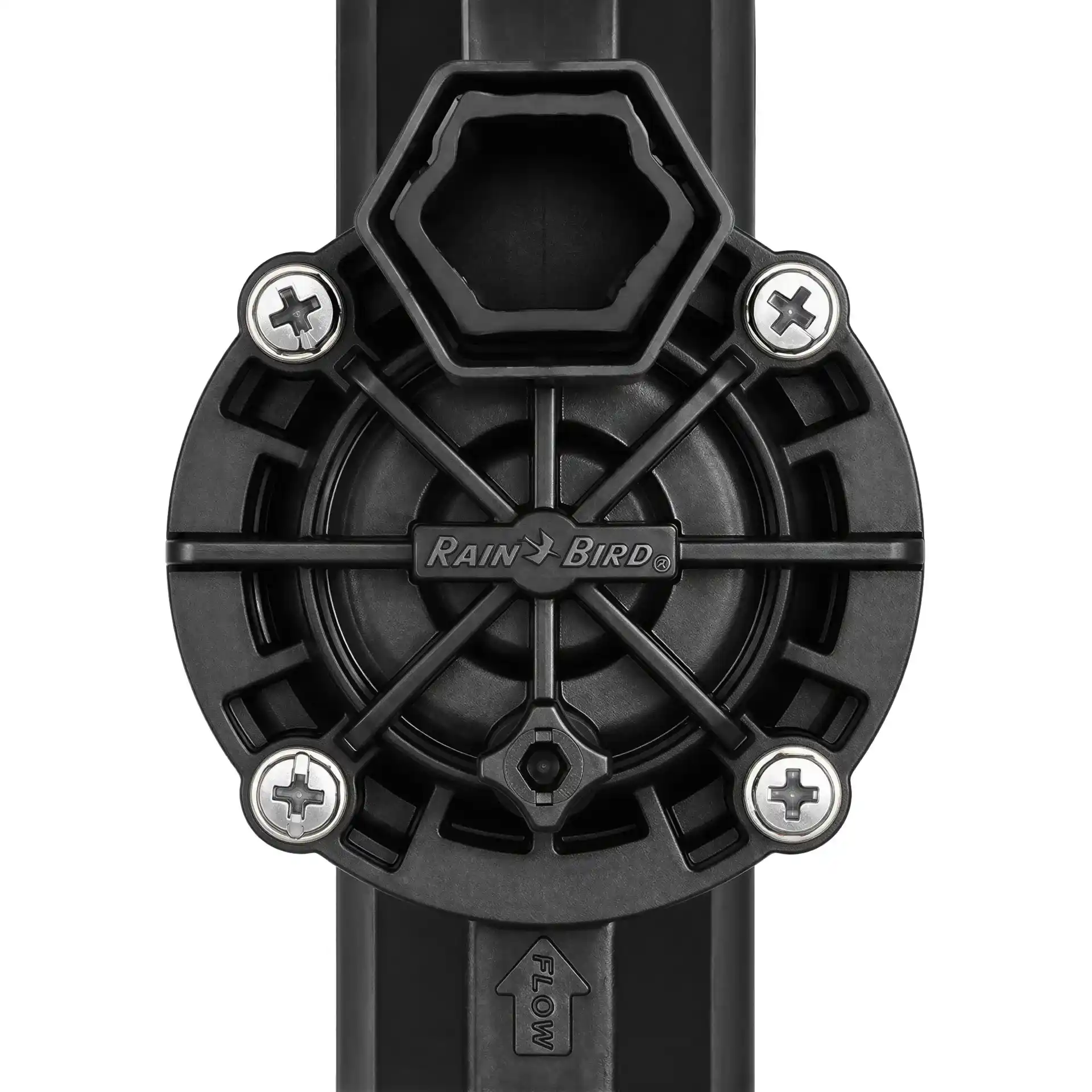

Bei der Montage muss unbedingt die auf dem Ventilgehäuse angegebene Fließrichtung beachtet werden. Vor der Installation sollte die Rohrleitung gründlich gespült werden, damit Montagerückstände und Schmutz nicht in das Ventil gelangen.

Ideal für Ventilboxen und Bewässerungsverteiler

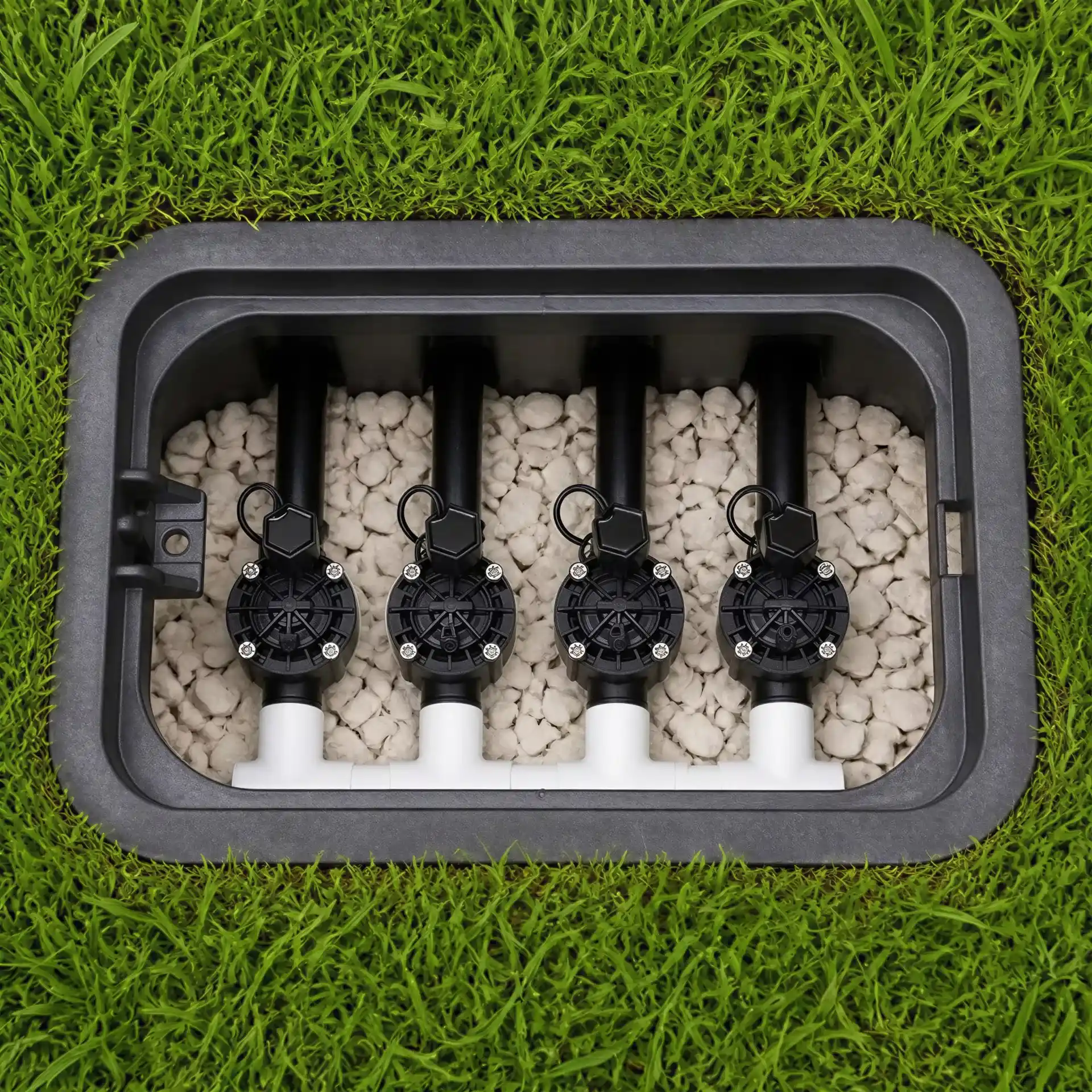

Magnetventile werden normalerweise geschützt unterirdisch in einer Ventilbox montiert. Dort können mehrere 100-HV Ventile nebeneinander angeordnet werden, wobei jedes Ventil einen eigenen Bewässerungskreis steuert.

So kannst du beispielsweise Rasenbewässerung, verschiedene Regnergruppen oder Tropfbewässerung zeitlich getrennt betreiben und die verfügbare Wassermenge sinnvoll auf mehrere Zonen verteilen.

Unterschied zwischen Rain Bird 100-HV und 100-HVF

Das Rain Bird 100-HV besitzt keine separate Durchflussregulierung. Beim 100-HVF ist zusätzlich eine manuell einstellbare Durchflussregulierung integriert. Damit lässt sich der maximale Wasserdurchfluss direkt am Ventil begrenzen beziehungsweise an den jeweiligen Bewässerungskreis anpassen.

Wenn du lediglich ein zuverlässiges 24-V-Magnetventil zum automatischen Öffnen und Schließen eines Bewässerungskreises benötigst, ist das 100-HV die einfachere Variante. Möchtest du den Durchfluss zusätzlich direkt am Ventil einstellen können, ist das 100-HVF die passendere Ausführung.

Unterschied zwischen 24 V und 9 V Magnetventilen

Das 100-HV ist für eine kabelgebundene 24-V-AC-Steuerung vorgesehen. Diese Ausführung eignet sich besonders für fest installierte Bewässerungsanlagen mit einem zentralen Steuergerät und einer Steuerleitung zu den Ventilen.

9-V-Magnetventile verwenden dagegen eine Impulsmagnetspule und werden beispielsweise mit batteriebetriebenen Steuergeräten eingesetzt. Eine 9-V-Impulsspule darf deshalb nicht mit einer normalen 24-V-AC-Ausführung verwechselt werden.

Kenndaten und Maße

• Hersteller: Rain Bird
• Serie: HV
• Modell: 100-HV
• Europäische Ausführung: I100-HV-BSP
• Produkttyp: Magnetventil / Bewässerungsventil
• Steuerungsart: elektrisch
• Magnetspule: 24 V AC, 50/60 Hz
• Anschluss: 1 Zoll BSP Innengewinde x Innengewinde
• Durchfluss: 0,05 bis 6,82 m³/h
• Durchfluss: ca. 0,8 bis 113 l/min
• Betriebsdruck: 1,0 bis 10,3 bar
• Wassertemperatur: bis ca. 43 °C
• Umgebungstemperatur: bis ca. 52 °C
• Einschaltstrom: 0,290 A
• Haltestrom: 0,091 A
• Spulenwiderstand: 70 bis 85 Ohm
• Höhe: ca. 11,7 cm
• Länge: ca. 11,2 cm
• Breite: ca. 7,9 cm
• Membran: Buna-N
• Pilotfilter: selbstreinigend, 90 Mesh / 200 Mikrometer
• Manuelle interne Entlastung: ja
• Manuelle externe Entlastung: ja
• Durchflussregulierung: nein

Montage und passendes Zubehör

Welche Verschraubungen benötige ich?

Für die I100-HV-BSP Ausführung benötigst du passende Verschraubungen mit 1 Zoll Außengewinde. Lösbare Verschraubungen auf Ein- und Ausgangsseite erleichtern die Montage und einen späteren Austausch des Magnetventils erheblich.

Brauche ich eine Ventilbox?

Für eine unterirdische Installation empfiehlt sich eine geeignete Ventilbox. Sie schützt das Magnetventil und ermöglicht gleichzeitig den Zugang für Wartung, manuelle Bedienung oder einen späteren Austausch.

Brauche ich einen Filter?

Bei verschmutztem Wasser ist eine geeignete Filterung empfehlenswert. Bei Durchflussmengen unter 0,68 m³/h oder bei Tropfbewässerungsanwendungen schreibt Rain Bird einen vorgeschalteten 200-Mesh-Filter vor.

Häufige Fragen zum Rain Bird 100-HV

Ist das Rain Bird 100-HV strombetrieben?

Ja. Das Magnetventil besitzt eine 24-V-AC-Magnetspule und wird über ein kompatibles Bewässerungssteuergerät angesteuert. Es ist für fest verkabelte Bewässerungsanlagen vorgesehen.

Kann ich das 100-HV mit einer Batterie betreiben?

Nicht in dieser 24-V-Ausführung. Für batteriebetriebene Bewässerungssteuerungen wird eine passende 9-V-Impulsmagnetspule beziehungsweise eine dafür vorgesehene Ventilausführung benötigt.

Hat das 100-HV eine Durchflussregulierung?

Nein. Beim 100-HV lässt sich der Durchfluss nicht über einen separaten Regler einstellen. Wenn du diese Funktion benötigst, ist das Rain Bird 100-HVF mit integrierter Durchflussregulierung die passende Variante.

Kann das 100-HV für Tropfbewässerung verwendet werden?

Ja. Das Ventil kann auch für Tropfbewässerung eingesetzt werden. Bei niedrigen Durchflussmengen unter 0,68 m³/h beziehungsweise bei Xerigation-Anwendungen muss laut Rain Bird ein 200-Mesh-Filter vor dem Ventil installiert werden. Je nach Tropfsystem kann zusätzlich ein Druckregler erforderlich sein.

Wie viele Regner kann ich mit einem 100-HV betreiben?

Das hängt vom Wasserverbrauch der einzelnen Regner und von der verfügbaren Wassermenge ab. Die Summe aller gleichzeitig betriebenen Regner eines Bewässerungskreises darf die verfügbare Wassermenge und den zulässigen Durchfluss des Ventils nicht überschreiten.

Kann ich das Magnetventil manuell öffnen?

Ja. Das Rain Bird 100-HV kann direkt am Ventil manuell betätigt werden. Dadurch kannst du einen Bewässerungskreis beispielsweise bei Installation, Wartung oder Fehlersuche testen, ohne ihn über das Steuergerät einzuschalten.

Was ist der Unterschied zwischen HV und HVF?

Das 100-HV ist die Standardausführung ohne einstellbare Durchflussregulierung. Das 100-HVF besitzt zusätzlich eine Durchflussregulierung, mit der die Wassermenge direkt am Ventil angepasst werden kann.

Wo wird das 100-HV eingebaut?

Das Magnetventil wird üblicherweise in einer Ventilbox zwischen Wasserversorgung und Bewässerungskreis installiert. Mehrere Ventile können zu einem Verteiler zusammengefasst werden, wobei jedes Ventil eine eigene Bewässerungszone steuert.
