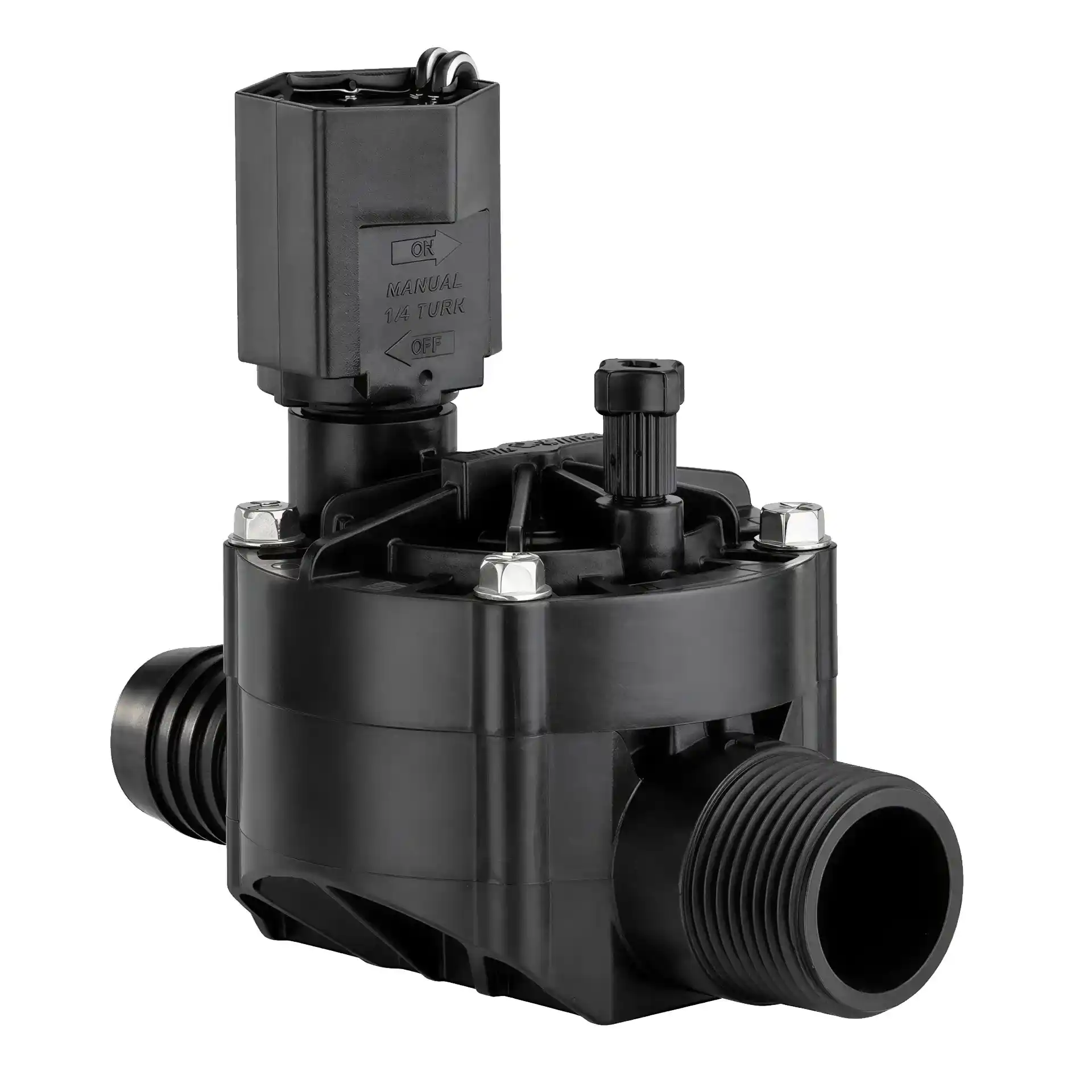

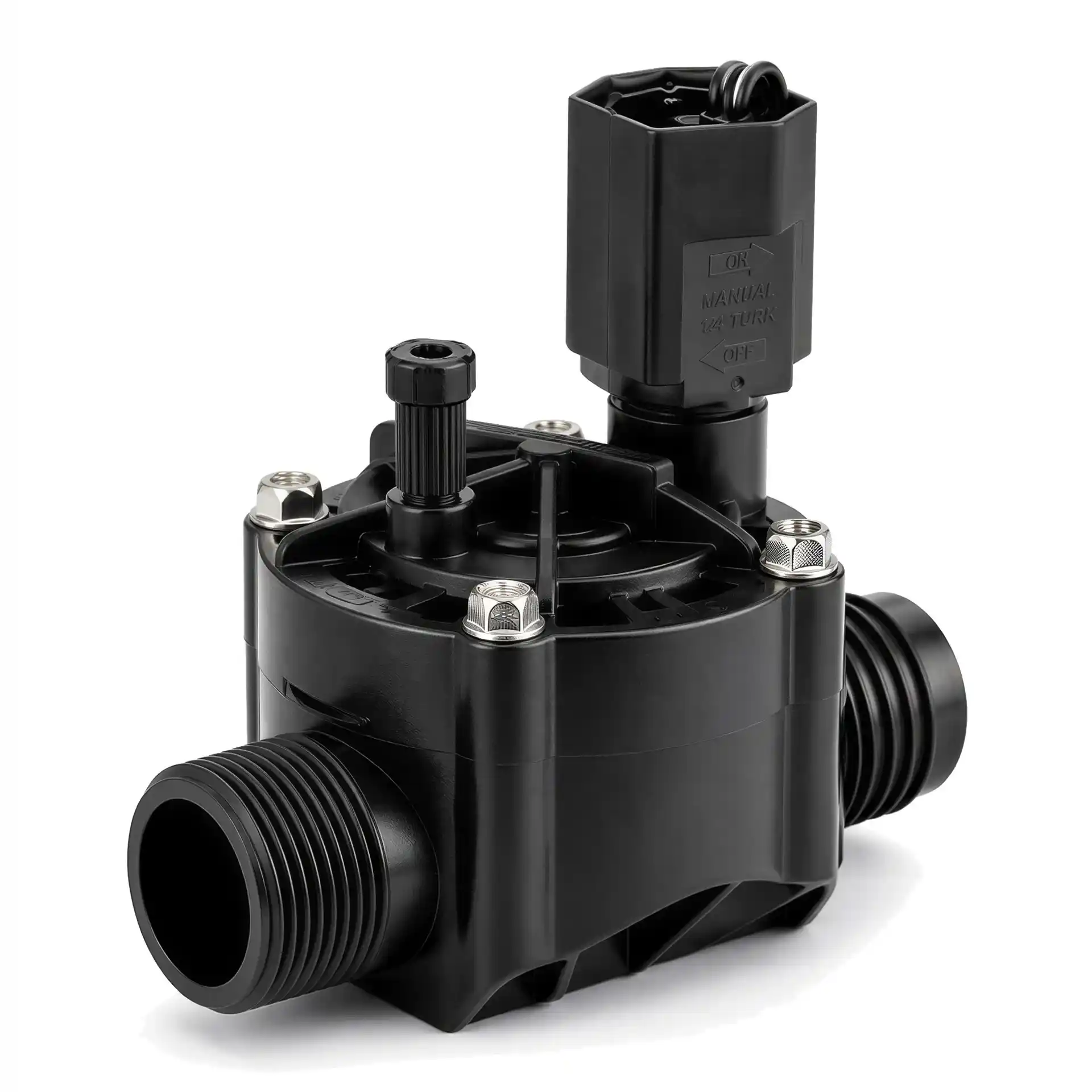

Rain Bird Magnetventil 100-HV-MM-24V (0,05 - 6,82 m³/h) - 1 Zoll AG

Rain Bird 100-HV-MM mit 1 Zoll Außengewinde

Das Rain Bird 100-HV-MM ist ein kompaktes 24-V-Magnetventil für die automatische Steuerung von Bewässerungsanlagen. Im Unterschied zum klassischen 100-HV besitzt diese MM-Ausführung auf beiden Seiten ein 1 Zoll Außengewinde. Dadurch lässt sich das Ventil besonders einfach in Bewässerungsverteiler und Ventilboxen integrieren.

Mit einem Durchflussbereich von 0,05 bis 6,82 m³/h eignet sich das 100-HV-MM für unterschiedlich große Bewässerungskreise mit Versenkregnern, Sprühdüsen und bei entsprechender Filterung auch für Tropfbewässerung. Die 24-V-AC-Magnetspule ermöglicht die automatische Steuerung über ein kabelgebundenes Bewässerungssteuergerät.

1 Zoll Außengewinde auf beiden Seiten

Das besondere Merkmal des 100-HV-MM sind die beiden 1 Zoll Außengewinde. MM steht bei Rain Bird für Male x Male. Dadurch unterscheidet sich diese Ausführung vom I100-HV-BSP mit Innengewinde auf Ein- und Ausgangsseite.

Die Außengewinde können den Aufbau eines Ventilverteilers deutlich vereinfachen. Passende Verschraubungen mit Innengewinde lassen sich direkt auf das Ventil aufschrauben. Das ist besonders praktisch, wenn mehrere Magnetventile kompakt nebeneinander in einer Ventilbox installiert werden.

24 V für automatische Bewässerungsanlagen

Das Rain Bird 100-HV-MM arbeitet mit einer 24-V-AC-Magnetspule und ist für klassische kabelgebundene Bewässerungssteuerungen vorgesehen. Sobald das Steuergerät die entsprechende Station aktiviert, öffnet das Magnetventil und gibt den Wasserfluss zum angeschlossenen Bewässerungskreis frei.

Dadurch kannst du mehrere Bewässerungsbereiche unabhängig voneinander steuern. Beispielsweise können Rasenflächen mit Versenkregnern, unterschiedliche Gartenbereiche und Tropfbewässerung jeweils über einen eigenen Bewässerungskreis betrieben werden.

Durchfluss bis 6,82 m³/h

Der Durchflussbereich des Rain Bird 100-HV-MM reicht von etwa 0,05 bis 6,82 m³/h beziehungsweise von ungefähr 0,8 bis 113 l/min. Damit deckt das Ventil einen großen Bereich typischer Gartenbewässerungsanlagen ab.

Bei sehr niedrigen Durchflussmengen unter 0,68 m³/h oder beim Einsatz für Tropf- und Xerigation-Anwendungen schreibt Rain Bird einen vorgeschalteten 200-Mesh-Filter vor. Dieser schützt das Ventil und unterstützt eine zuverlässige Funktion auch bei kleinen Wassermengen.

Betriebsdruck von 1,0 bis 10,3 bar

Das 100-HV-MM kann bei einem Betriebsdruck zwischen etwa 1,0 und 10,3 bar eingesetzt werden. Dadurch ist das Magnetventil für viele unterschiedliche Wasserversorgungen und Bewässerungsanlagen geeignet.

Der maximal zulässige Ventildruck darf jedoch nicht mit dem optimalen Betriebsdruck der angeschlossenen Regner oder Tropfer verwechselt werden. Benötigt der nachfolgende Bewässerungskreis einen niedrigeren Druck, muss ein geeigneter Druckregler eingesetzt werden.

Sanftes Schließen gegen Wasserstöße

Rain Bird verwendet bei der HV-Serie eine exzentrische, druckausgeglichene Membrankonstruktion. Sie ermöglicht ein gleichmäßigeres Schließen des Ventils und hilft dadurch, Wasserstöße innerhalb der Bewässerungsanlage zu reduzieren.

Das Gehäuse besteht aus robustem glasfaserverstärktem Polypropylen. Damit verbindet Rain Bird eine kompakte Bauform mit einer stabilen Konstruktion für den dauerhaften Einsatz in automatischen Bewässerungsanlagen.

Kompakte Bauform für Ventilboxen

Die MM-Ausführung ist ungefähr 14,4 cm lang, 7,9 cm breit und etwa 11,4 cm hoch. Durch die kompakte Konstruktion können mehrere Ventile platzsparend zu einem Bewässerungsverteiler kombiniert werden.

Der geringe benötigte Drehradius erleichtert die Montage zusätzlich, wenn innerhalb einer Ventilbox nur begrenzt Platz zur Verfügung steht.

Manuelle Bedienung und einfache Wartung

Das Ventil kann bei Bedarf auch ohne elektrische Ansteuerung manuell geöffnet werden. Die interne Entlastung ermöglicht eine manuelle Bedienung ohne austretendes Spritzwasser. Über die externe Entlastung kann das System bei Installation und Inbetriebnahme gespült werden.

Für Wartungsarbeiten lässt sich der obere Ventilbereich über vier Schrauben öffnen. Dadurch sind Membran und interne Komponenten zugänglich, ohne dass das komplette Magnetventil aus der Rohrinstallation entfernt werden muss.

Montage des 100-HV-MM

Das Magnetventil wird üblicherweise geschützt in einer Ventilbox installiert. Dabei muss die auf dem Ventilgehäuse angegebene Fließrichtung beachtet werden. Vor der Montage sollte die Rohrleitung gründlich gespült werden, damit keine Montagerückstände in das Ventil gelangen.

Durch die beiden Außengewinde kannst du passende 1 Zoll Verschraubungen mit Innengewinde direkt anschließen. Lösbare Verschraubungen sind besonders empfehlenswert, weil sich das Ventil dadurch später einfacher warten oder austauschen lässt.

Unterschied zwischen 100-HV und 100-HV-MM

Technisch gehören beide Modelle zur gleichen HV-Serie und besitzen denselben grundlegenden Durchfluss- und Druckbereich. Der entscheidende Unterschied liegt bei den Anschlüssen.

Das I100-HV-BSP besitzt 1 Zoll Innengewinde auf Ein- und Ausgangsseite. Das 100-HV-MM besitzt dagegen auf beiden Seiten 1 Zoll Außengewinde. Welche Variante besser geeignet ist, hängt deshalb hauptsächlich vom geplanten Aufbau deines Ventilverteilers und den verwendeten Verschraubungen ab.

Unterschied zwischen 100-HV-MM und 100-HV-MM-9V

Das normale 100-HV-MM besitzt eine 24-V-AC-Magnetspule und ist für kabelgebundene Bewässerungssteuergeräte vorgesehen. Das 100-HV-MM-9V verwendet dagegen eine 9-V-DC-Impulsmagnetspule für kompatible batteriebetriebene Steuergeräte.

Wenn deine Bewässerungsanlage über ein fest installiertes Steuergerät mit Stromversorgung gesteuert wird, ist die 24-V-Ausführung die typische Wahl. Für Anlagen ohne Stromanschluss am Steuergerät kann die entsprechende 9-V-Ausführung eingesetzt werden.

Kenndaten und Maße

• Hersteller: Rain Bird
• Serie: HV
• Modell: 100-HV-MM
• Produkttyp: Magnetventil / Bewässerungsventil
• Steuerungsart: elektrisch
• Magnetspule: 24 V AC, 50/60 Hz
• Anschluss Zulauf: 1 Zoll Außengewinde
• Anschluss Auslauf: 1 Zoll Außengewinde
• MM: Male x Male / Außengewinde x Außengewinde
• Durchfluss: 0,05 bis 6,82 m³/h
• Durchfluss: ca. 0,8 bis 113 l/min
• Betriebsdruck: 1,0 bis 10,3 bar
• Wassertemperatur: bis ca. 43 °C
• Umgebungstemperatur: bis ca. 52 °C
• Ventilstellung stromlos: geschlossen
• Gehäuse: glasfaserverstärktes Polypropylen
• Höhe MM-Ausführung: ca. 11,4 cm
• Länge MM-Ausführung: ca. 14,4 cm
• Breite: ca. 7,9 cm
• Manuelle interne Entlastung: ja
• Manuelle externe Entlastung: ja
• Durchflussregulierung: nein
• Druckregulierung: nein

Montage und passendes Zubehör

Welche Verschraubungen passen zum 100-HV-MM?

Das Magnetventil besitzt auf beiden Seiten ein 1 Zoll Außengewinde. Du benötigst deshalb passende Verschraubungen beziehungsweise Anschlussstücke mit 1 Zoll Innengewinde. Lösbare Verschraubungen erleichtern einen späteren Ausbau des Ventils.

Brauche ich eine Ventilbox?

Für eine unterirdische Installation empfiehlt sich eine passende Ventilbox. Sie schützt Magnetventil und elektrische Verbindungen und ermöglicht gleichzeitig den Zugang für Wartung und manuelle Bedienung.

Wann benötige ich einen Filter?

Bei verschmutztem Bewässerungswasser ist grundsätzlich eine geeignete Filterung sinnvoll. Bei einem Durchfluss unter 0,68 m³/h oder bei Xerigation- und Tropfbewässerungsanwendungen muss laut Rain Bird ein 200-Mesh-Filter vor dem Ventil installiert werden.

Häufige Fragen zum Rain Bird 100-HV-MM

Was bedeutet MM beim Rain Bird 100-HV-MM?

MM bedeutet Male x Male. Das Ventil besitzt sowohl auf der Eingangs- als auch auf der Ausgangsseite ein 1 Zoll Außengewinde.

Ist das 100-HV-MM ein 24-V-Magnetventil?

Ja. Diese Ausführung arbeitet mit einer 24-V-AC-Magnetspule und ist für kabelgebundene Bewässerungssteuergeräte vorgesehen.

Kann ich das 100-HV-MM mit einer Batterie betreiben?

Nicht in der normalen 24-V-Ausführung. Rain Bird bietet dafür das 100-HV-MM-9V mit einer 9-V-DC-Impulsmagnetspule für kompatible batteriebetriebene Bewässerungssteuerungen an.

Hat das 100-HV-MM eine Durchflussregulierung?

Nein. Das 100-HV-MM besitzt keine separate Durchflussregulierung. Es dient zum automatischen Öffnen und Schließen des Bewässerungskreises.

Kann das Ventil für Tropfbewässerung verwendet werden?

Ja. Bei Tropfbewässerung beziehungsweise sehr niedrigen Durchflussmengen muss jedoch ein geeigneter 200-Mesh-Filter vorgeschaltet werden. Abhängig vom verwendeten Tropfsystem ist zusätzlich ein Druckregler erforderlich.

Wie viel Wasser kann durch das 100-HV-MM fließen?

Rain Bird gibt einen Durchflussbereich von 0,05 bis 6,82 m³/h beziehungsweise ungefähr 0,8 bis 113 l/min an. Die tatsächlich mögliche Wassermenge hängt zusätzlich von Leitungsdimensionierung und verfügbarem Fließdruck ab.

Was ist der Unterschied zum normalen 100-HV?

Der wichtigste Unterschied ist die Anschlussart. Das europäische I100-HV-BSP besitzt zwei 1 Zoll Innengewinde, während das 100-HV-MM zwei 1 Zoll Außengewinde besitzt. Dadurch kann die MM-Ausführung bei bestimmten Ventilverteilern einfacher angeschlossen werden.
