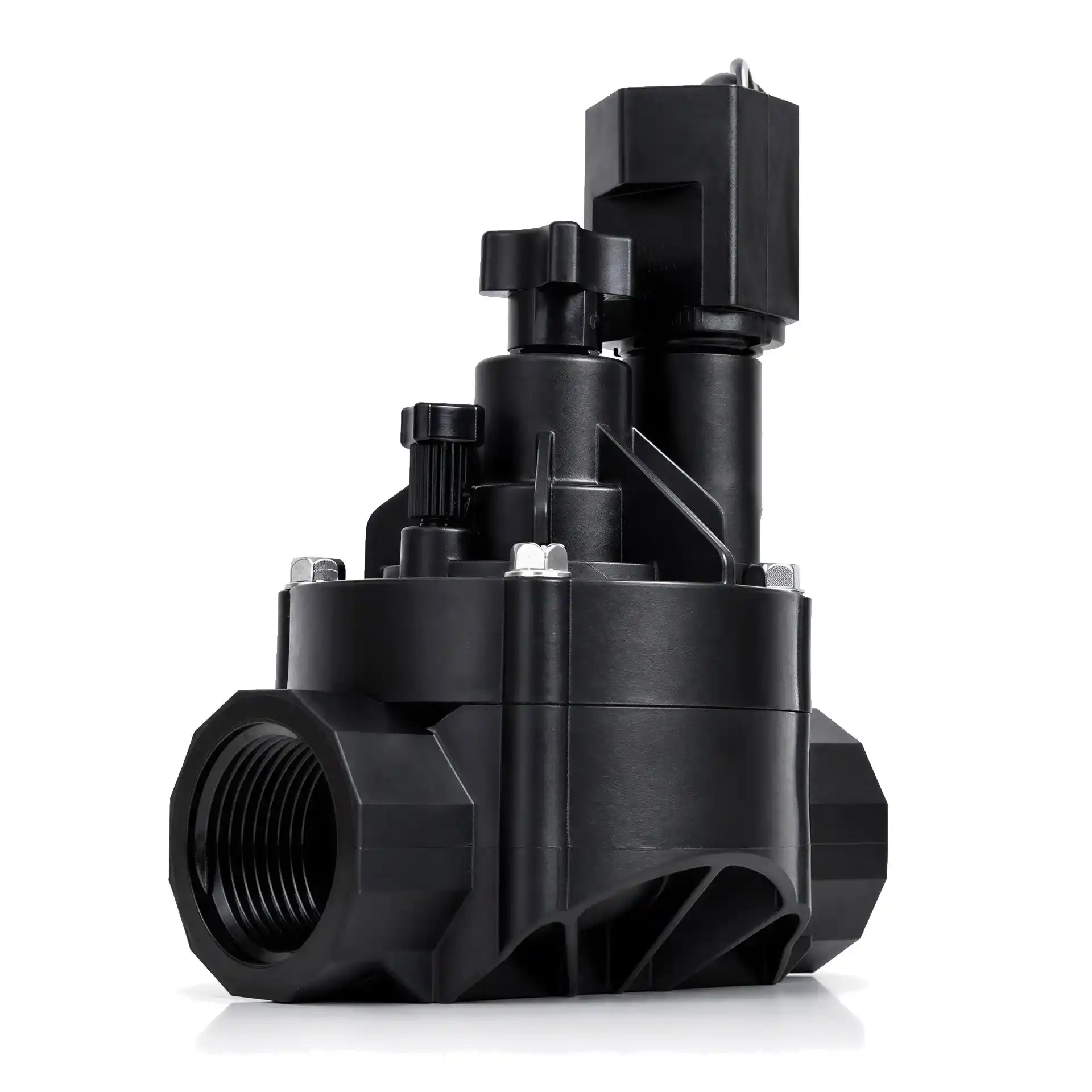

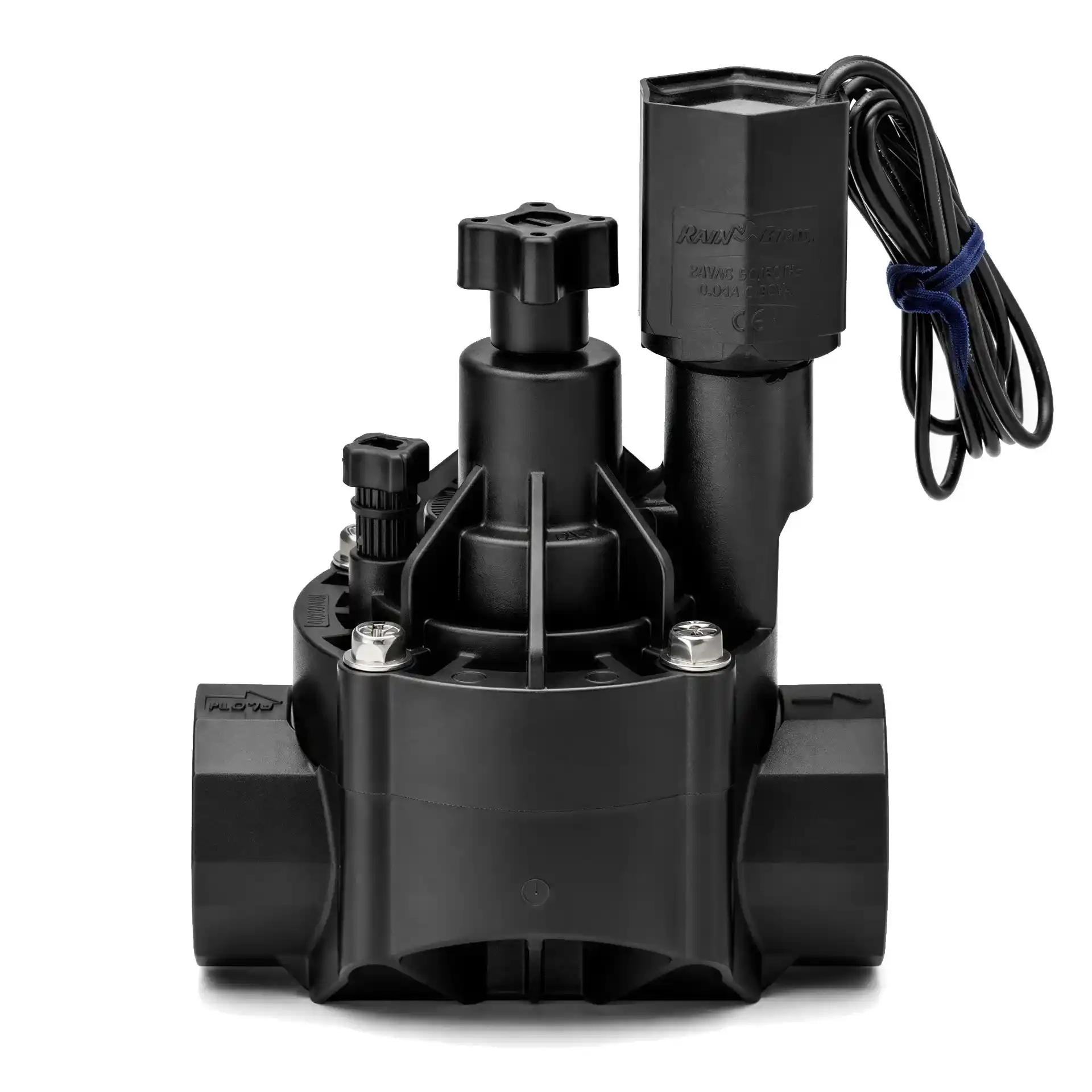

Rain Bird Magnetventil 100-HVF-24V (0,05 - 6,82 m³/h) - 1 Zoll IG

Rain Bird 100-HVF mit einstellbarer Durchflussregulierung

Das Rain Bird 100-HVF ist ein zuverlässiges 24-V-Magnetventil für automatische Gartenbewässerungsanlagen. Mit einem Durchflussbereich von 0,05 bis 6,82 m³/h, einem Betriebsdruck von 1,0 bis 10,3 bar und 1 Zoll Innengewinde eignet es sich für unterschiedlich große Bewässerungskreise mit Versenkregnern, Sprühdüsen und bei entsprechender Filterung auch für Tropfbewässerung.

Die Besonderheit gegenüber dem Rain Bird 100-HV ist die integrierte Durchflussregulierung. Damit kannst du die Wassermenge direkt am Magnetventil begrenzen und das Ventil besser an den angeschlossenen Bewässerungskreis anpassen. Das macht das 100-HVF besonders interessant für Bewässerungsanlagen mit unterschiedlichen Zonen und Wasseranforderungen.

Durchfluss direkt am Ventil regulieren

Das F in der Modellbezeichnung HVF steht für Flow Control. Über den Reguliergriff auf der Oberseite lässt sich der maximale Wasserdurchfluss durch das Ventil einstellen. Dadurch kannst du den Durchfluss eines Bewässerungskreises begrenzen, ohne dafür zusätzliche Bauteile in die Leitung einzubauen.

Die Durchflussregulierung ist beispielsweise praktisch, wenn unterschiedliche Bewässerungszonen nicht dieselbe Wassermenge benötigen oder wenn ein Bewässerungskreis hydraulisch abgeglichen werden soll.

24 V für automatische Bewässerungssteuerungen

Das Rain Bird 100-HVF arbeitet mit einer 24-V-AC-Magnetspule und ist für klassische kabelgebundene Bewässerungssteuergeräte vorgesehen. Sobald das Steuergerät die entsprechende Station aktiviert, öffnet das Magnetventil automatisch und gibt den Wasserfluss zum angeschlossenen Bewässerungskreis frei.

Damit kannst du mehrere Bewässerungszonen unabhängig voneinander betreiben. Beispielsweise können Rasenflächen mit Versenkregnern, Beete mit Tropfbewässerung und weitere Gartenbereiche jeweils über ein eigenes Magnetventil gesteuert werden.

Großer Durchflussbereich von 0,05 bis 6,82 m³/h

Rain Bird gibt für das 100-HVF einen Durchflussbereich von 0,05 bis 6,82 m³/h beziehungsweise ungefähr 0,8 bis 113 l/min an. Dadurch eignet sich das Ventil sowohl für kleinere als auch für leistungsstärkere Bewässerungszonen.

Bei einem Durchfluss unter 0,68 m³/h oder beim Einsatz in Tropfbewässerungsanlagen schreibt Rain Bird einen vorgeschalteten 200-Mesh-Filter vor. Besonders bei kleinen Wassermengen ist eine saubere Filterung wichtig, damit Ventil und angeschlossene Bewässerungskomponenten zuverlässig arbeiten.

Betriebsdruck bis 10,3 bar

Der zulässige Betriebsdruck liegt zwischen 1,0 und 10,3 bar. Damit lässt sich das 100-HVF in vielen privaten und kleineren gewerblichen Bewässerungsanlagen einsetzen.

Dabei ist zu beachten, dass die Durchflussregulierung keine Druckregulierung ersetzt. Benötigen beispielsweise Tropfrohre, Sprühdüsen oder andere Bewässerungskomponenten einen definierten niedrigeren Betriebsdruck, muss zusätzlich ein geeigneter Druckregler verwendet werden.

Sanftes Schließen reduziert Wasserstöße

Die HV-Serie arbeitet mit einer exzentrischen, druckausgeglichenen Buna-N-Membran. Diese Konstruktion unterstützt ein sanftes Schließen des Magnetventils und hilft dabei, Wasserstöße innerhalb der Bewässerungsanlage zu reduzieren.

Ein selbstreinigender 90-Mesh-Pilotwasserfilter und eine gesicherte Edelstahlfeder gehören ebenfalls zur Ventilkonstruktion. Das robuste Gehäuse besteht aus glasfaserverstärktem Polypropylen.

Kompakte Bauweise für Ventilboxen

Das Rain Bird 100-HVF wurde für eine platzsparende Installation entwickelt. Die Ausführung mit Durchflussregulierung ist etwa 14,3 cm hoch, 11,2 cm lang und 7,9 cm breit.

Dadurch können mehrere Magnetventile kompakt nebeneinander in einer Ventilbox angeordnet werden. Das ist besonders praktisch beim Aufbau eines zentralen Bewässerungsverteilers mit mehreren unabhängig gesteuerten Zonen.

Manuelle Bedienung ohne Steuergerät

Das 100-HVF lässt sich bei Bedarf direkt am Ventil manuell betätigen. Die interne Entlastung ermöglicht ein Öffnen ohne austretendes Spritzwasser in der Ventilbox.

Zusätzlich besitzt das Ventil eine externe Entlastungsmöglichkeit. Damit können bei Installation und Inbetriebnahme Schmutz und Ablagerungen aus dem System gespült werden.

Montage mit 1 Zoll BSP Innengewinde

Die europäische Ausführung I100-HVF-BSP besitzt auf der Ein- und Ausgangsseite jeweils ein 1 Zoll BSP Innengewinde. Damit lässt sich das Magnetventil mit passenden 1 Zoll Verschraubungen oder Anschlussstücken mit Außengewinde in den Bewässerungsverteiler integrieren.

Besonders empfehlenswert sind lösbare Verschraubungen auf beiden Seiten. Dadurch kann das Magnetventil später gewartet oder ausgetauscht werden, ohne den kompletten Ventilverteiler zerlegen zu müssen.

Einbau in einer Ventilbox

Das 100-HVF wird üblicherweise geschützt in einer Ventilbox installiert. Dort können mehrere Ventile nebeneinander angeordnet werden, wobei jedes Magnetventil eine eigene Bewässerungszone steuert.

Vor der Installation sollte die Rohrleitung gründlich gespült werden. Außerdem muss die auf dem Ventilgehäuse angegebene Fließrichtung eingehalten werden. Die elektrischen Kabelverbindungen sollten mit geeigneten wasserdichten Kabelverbindern ausgeführt werden.

Unterschied zwischen Rain Bird 100-HV und 100-HVF

Beide Ventile gehören zur Rain Bird HV-Serie und besitzen denselben grundlegenden Durchfluss- und Druckbereich. Auch die 24-V-AC-Ansteuerung ist identisch.

Der entscheidende Unterschied ist die Durchflussregulierung. Das 100-HV besitzt keine separate Einstellmöglichkeit für den Wasserdurchfluss. Beim 100-HVF kannst du den maximalen Durchfluss direkt am Ventil einstellen. Wenn du mehr Kontrolle über die einzelnen Bewässerungszonen möchtest, ist das 100-HVF deshalb die flexiblere Variante.

Durchflussregulierung ist keine Druckregulierung

Die integrierte Flow-Control-Funktion wird häufig mit einem Druckregler verwechselt. Mit der Durchflussregulierung begrenzt beziehungsweise regulierst du den Wasserdurchfluss durch das Ventil. Sie hält jedoch keinen bestimmten Ausgangsdruck konstant.

Benötigst du beispielsweise für eine Tropfbewässerung einen konstant reduzierten Druck, muss ein separater Druckregler eingesetzt werden. Rain Bird weist außerdem darauf hin, dass die HV-Serie nicht mit den PRS Druckregulierungsmodulen für professionelle Rain Bird Ventilserien kompatibel ist.

Kenndaten und Maße

• Hersteller: Rain Bird
• Serie: HV
• Modell: 100-HVF
• Europäische Ausführung: I100-HVF-BSP
• Produkttyp: Magnetventil / Bewässerungsventil
• Steuerungsart: elektrisch
• Magnetspule: 24 V AC, 50/60 Hz
• Anschluss Zulauf: 1 Zoll BSP Innengewinde
• Anschluss Auslauf: 1 Zoll BSP Innengewinde
• Durchfluss: 0,05 bis 6,82 m³/h
• Durchfluss: ca. 0,8 bis 113 l/min
• Betriebsdruck: 1,0 bis 10,3 bar
• Wassertemperatur: bis ca. 43 °C
• Umgebungstemperatur: bis ca. 52 °C
• Einschaltstrom: 0,290 A
• Haltestrom: 0,091 A
• Spulenwiderstand: 70 bis 85 Ohm
• Höhe mit Durchflussregulierung: ca. 14,3 cm
• Länge: ca. 11,2 cm
• Breite: ca. 7,9 cm
• Membran: Buna-N
• Gehäuse: glasfaserverstärktes Polypropylen
• Manuelle interne Entlastung: ja
• Manuelle externe Entlastung: ja
• Durchflussregulierung: ja
• Integrierte Druckregulierung: nein
• Ventilstellung stromlos: geschlossen

Montage und passendes Zubehör

Welche Verschraubungen benötige ich?

Das I100-HVF-BSP besitzt auf beiden Seiten ein 1 Zoll Innengewinde. Du benötigst deshalb passende Anschlussstücke oder Verschraubungen mit 1 Zoll Außengewinde. Lösbare Verschraubungen erleichtern Wartung und einen späteren Austausch.

Brauche ich eine Ventilbox?

Für eine unterirdische Installation empfiehlt sich eine passende Ventilbox. Sie schützt Magnetventil und elektrische Verbindungen und ermöglicht gleichzeitig einen schnellen Zugang zur Durchflussregulierung und zur manuellen Bedienung.

Wann benötige ich einen Filter?

Bei verschmutztem Wasser ist eine geeignete Filterung grundsätzlich sinnvoll. Bei einem Durchfluss unter 0,68 m³/h oder beim Einsatz für Tropfbewässerung muss laut Rain Bird ein 200-Mesh-Filter vor dem Ventil installiert werden.

Häufige Fragen zum Rain Bird 100-HVF

Was bedeutet das F bei 100-HVF?

Das F steht für Flow Control. Im Gegensatz zum 100-HV besitzt das 100-HVF eine integrierte Durchflussregulierung, mit der du den maximalen Wasserfluss direkt am Ventil einstellen kannst.

Was ist der Unterschied zwischen 100-HV und 100-HVF?

Das 100-HV ist die einfachere Ausführung ohne einstellbare Durchflussregulierung. Das 100-HVF besitzt zusätzlich einen Reguliergriff, mit dem der Durchfluss des Bewässerungskreises angepasst werden kann.

Regelt das 100-HVF auch den Wasserdruck?

Nein. Die Flow-Control-Funktion ist eine Durchflussregulierung und keine automatische Druckregulierung. Für einen definierten reduzierten Ausgangsdruck benötigst du einen separaten geeigneten Druckregler.

Ist das 100-HVF für 24 V ausgelegt?

Ja. Die Standardausführung I100-HVF-BSP arbeitet mit einer 24-V-AC-Magnetspule und eignet sich für kabelgebundene Bewässerungssteuergeräte.

Gibt es das 100-HVF auch für Batteriebetrieb?

Ja. Rain Bird führt zusätzlich das I100-HVF-BSP-9V mit einer 9-V-DC-Impulsmagnetspule für kompatible batteriebetriebene Bewässerungssteuerungen.

Kann ich das 100-HVF für Tropfbewässerung einsetzen?

Ja. Das Ventil kann auch für Tropfbewässerung verwendet werden. Bei diesen Anwendungen schreibt Rain Bird einen vorgeschalteten 200-Mesh-Filter vor. Abhängig vom Tropfsystem ist zusätzlich ein passender Druckregler erforderlich.

Kann ich das Magnetventil manuell öffnen?

Ja. Das 100-HVF kann direkt am Ventil manuell geöffnet werden. Dadurch kannst du einen Bewässerungskreis beispielsweise bei der Inbetriebnahme, Wartung oder Fehlersuche testen, ohne ihn über das Steuergerät einzuschalten.

Wann lohnt sich die Durchflussregulierung?

Die Durchflussregulierung ist besonders praktisch, wenn verschiedene Bewässerungszonen unterschiedliche Wassermengen benötigen. Sie ermöglicht außerdem eine bessere hydraulische Abstimmung einzelner Kreise und kann bei Wartungsarbeiten zum Begrenzen des Durchflusses genutzt werden.
