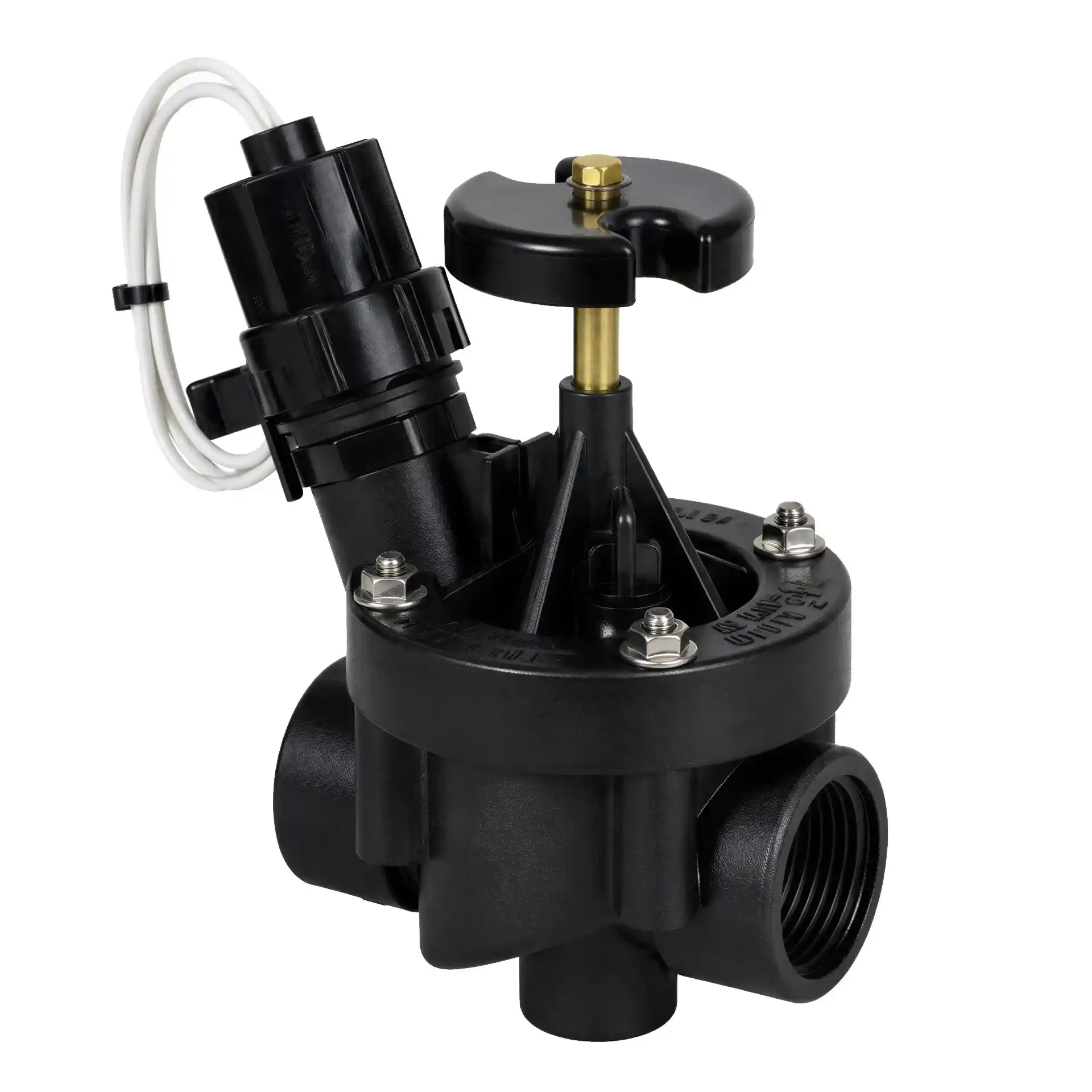

Rain Bird Magnetventil 100-PEB-24V (0,06 - 45 m³/h) - 1 Zoll IG

Rain Bird 100-PEB 24V Profi-Magnetventil für anspruchsvolle Bewässerungsanlagen

Das Rain Bird 100-PEB ist ein besonders robustes 24-V-Magnetventil für professionelle und leistungsstarke automatische Bewässerungsanlagen. Die PEB-Serie wurde für hohe Belastungen und einen langfristigen Einsatz entwickelt und eignet sich besonders für größere Grünflächen, Sportanlagen, öffentliche Anlagen und gewerbliche Bewässerungssysteme.

Mit einem Durchflussbereich von 0,06 bis 45 m³/h, einem Betriebsdruck von 1,4 bis 13,8 bar und der integrierten Durchflussregulierung deckt das 100-PEB ein außergewöhnlich breites Einsatzspektrum ab. Die europäische BSP-Ausführung besitzt 1 Zoll Innengewinde und lässt sich dadurch einfach in entsprechend aufgebaute Ventilverteiler integrieren.

PEB-Serie für den professionellen Einsatz

Rain Bird bezeichnet die PEB-Serie als besonders robuste Kunststoff-Ventilserie für gewerbliche Bewässerungsanwendungen. Das Ventilgehäuse besteht aus widerstandsfähigem glasfaserverstärktem Nylon und ist auf hohe mechanische und hydraulische Belastungen ausgelegt.

In den Ventilkörper eingegossene Edelstahlbolzen ermöglichen es, den Ventildeckel für Wartungsarbeiten wiederholt zu öffnen und zu schließen, ohne die Gewinde des Kunststoffgehäuses unnötig zu belasten. Das macht das 100-PEB besonders interessant für Anlagen, die langfristig wartungsfreundlich aufgebaut werden sollen.

Großer Durchflussbereich bis 45 m³/h

Das 100-PEB arbeitet ohne optionales PRS-D Modul in einem Durchflussbereich von 0,06 bis 45 m³/h. Das entspricht ungefähr 1,2 bis 750 l/min. Damit kann das Ventil sowohl vergleichsweise kleine Wassermengen als auch sehr leistungsstarke Bewässerungszonen steuern.

Bei sehr niedrigen Durchflussmengen empfiehlt Rain Bird eine vorgeschaltete Filterung. Unter 1,14 m³/h sollte ein geeigneter Filter eingesetzt werden, damit sich keine Verunreinigungen unterhalb der Membran ansammeln. Unter 2,27 m³/h empfiehlt Rain Bird außerdem, die Flow-Control-Einstellung zwei volle Umdrehungen aus der vollständig geöffneten Position zu schließen.

Hoher Betriebsdruck bis 13,8 bar

Mit einem zulässigen Betriebsdruck von 1,4 bis 13,8 bar ist das 100-PEB für anspruchsvollere Anlagen ausgelegt als viele klassische Bewässerungsventile für den privaten Garten. Dadurch eignet es sich auch für professionelle Systeme mit höheren Versorgungsdrücken.

Der hohe zulässige Eingangsdruck bedeutet jedoch nicht, dass angeschlossene Regner mit diesem Druck betrieben werden sollten. Der benötigte Betriebsdruck richtet sich immer nach den verwendeten Regnern, Düsen und weiteren Komponenten der Bewässerungszone.

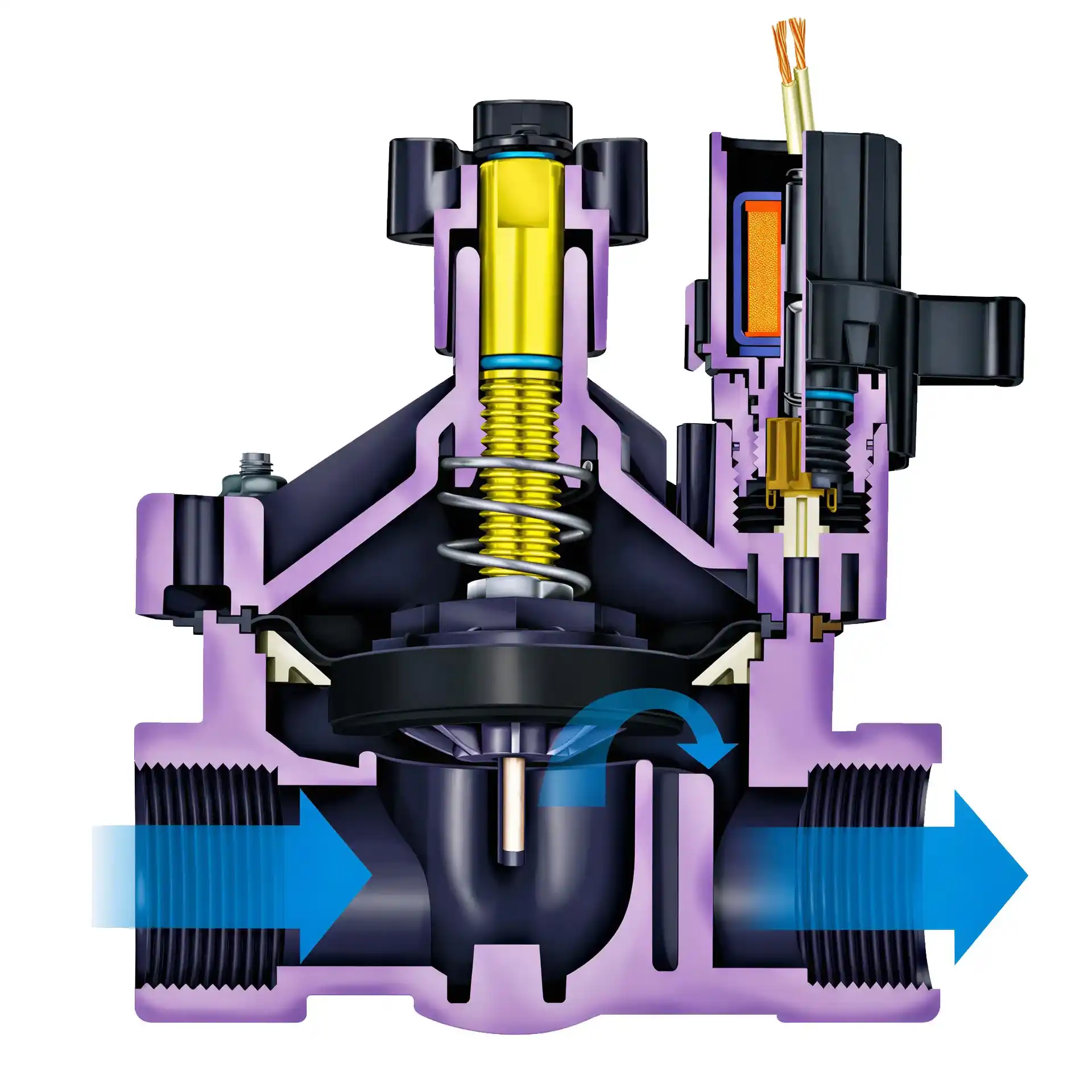

Integrierte Durchflussregulierung

Über den Flow-Control-Griff auf der Oberseite des Ventils kannst du den maximalen Wasserdurchfluss begrenzen. Dadurch lässt sich eine Bewässerungszone hydraulisch abstimmen und an den tatsächlichen Wasserbedarf der angeschlossenen Regner anpassen.

Die Durchflussregulierung ist keine Druckregulierung. Soll zusätzlich ein definierter Ausgangsdruck eingehalten werden, kann das 100-PEB mit dem optional erhältlichen Rain Bird PRS-D Druckregulierungsmodul erweitert werden.

PRS-D Druckregulierung nachrüstbar

Das Rain Bird 100-PEB ist für die nachträgliche Installation des PRS-D Moduls vorbereitet. Damit lässt sich der Ausgangsdruck direkt am Ventil regulieren. Rain Bird gibt für das PRS-D eine Druckregulierung bis 6,9 bar an.

Mit installiertem PRS-D beträgt der zulässige Durchflussbereich 1,14 bis 45 m³/h. Flow Control und PRS-D erfüllen unterschiedliche Aufgaben und können gemeinsam zur hydraulischen Abstimmung einer Bewässerungszone eingesetzt werden.

24 V AC für kabelgebundene Bewässerungssteuerungen

Das 100-PEB-24V besitzt eine klassische 24-V-AC-Magnetspule für automatische Bewässerungssteuergeräte. Das normalerweise geschlossene Ventil öffnet, sobald die entsprechende Station des Steuergeräts aktiviert wird, und schließt nach Ende der Bewässerungszeit wieder.

Dadurch eignet sich das Ventil für professionelle Mehrzonenanlagen und kann beispielsweise mit geeigneten Rain Bird Steuergeräten sowie kompatiblen Steuerungssystemen eingesetzt werden.

Langsames Schließen reduziert Wasserschläge

Eine wichtige Eigenschaft der PEB-Serie ist das kontrollierte langsame Schließen des Ventils. Dadurch werden Druckstöße im Rohrsystem reduziert. Gerade bei größeren Rohrleitungen und hohen Durchflussmengen kann dies die Belastung für Leitungen, Fittings und andere Komponenten deutlich verringern.

Manuelle Bedienung und einfache Wartung

Über die interne manuelle Entlastung kann das Ventil direkt vor Ort geöffnet werden, ohne Wasser in die Ventilbox abzulassen. Dadurch lassen sich Bewässerungszonen bei Inbetriebnahme und Wartung komfortabel testen.

Zusätzlich besitzt die PEB-Serie eine externe manuelle Entlastung, mit der Schmutz aus dem System gespült werden kann. Rain Bird empfiehlt diese Funktion insbesondere beim Systemstart und nach Reparaturarbeiten.

Unterschied zwischen PEB und PESB

Das 100-PEB ist für sauberes beziehungsweise ausreichend gefiltertes Bewässerungswasser ausgelegt. Das verwandte 100-PESB besitzt zusätzlich einen patentierten Scrubber-Mechanismus. Eine Nylonbürste reinigt dabei ein Edelstahlsieb und hilft, Sand, Pflanzenreste und andere Partikel zu entfernen.

Für Bewässerungsanlagen mit normaler Wasserqualität ist das PEB die klassische Wahl. Bei stärker verschmutztem Wasser oder anspruchsvollen Brauchwasseranwendungen bietet die zusätzliche Selbstreinigung des PESB Vorteile.

Unterschied zwischen 100-PGA und 100-PEB

Das 100-PEB ist stärker auf professionelle und gewerbliche Anwendungen mit hohen Anforderungen ausgelegt. Gegenüber dem 100-PGA besitzt es einen höheren zulässigen Betriebsdruck von bis zu 13,8 bar und einen maximalen Durchfluss von bis zu 45 m³/h.

Beide Serien verfügen über eine einstellbare Durchflussregulierung und können mit dem optionalen PRS-D Modul kombiniert werden. Das PEB positioniert sich jedoch als besonders robuste Industrie- und Gewerbeausführung innerhalb des Rain Bird Ventilprogramms.

Kenndaten und Maße

• Hersteller: Rain Bird
• Serie: PEB
• Modell: 100-PEB
• Produkttyp: professionelles Bewässerungs-Magnetventil
• Steuerung: 24 V AC, 50/60 Hz
• Anschluss: 1 Zoll BSP Innengewinde bei europäischer BSP-Ausführung
• Durchfluss ohne PRS-D: 0,06 bis 45 m³/h
• Durchfluss: ca. 1,2 bis 750 l/min
• Durchfluss mit PRS-D: 1,14 bis 45 m³/h
• Betriebsdruck: 1,4 bis 13,8 bar
• Maximale Wassertemperatur: 66 °C
• Einschaltstrom: 0,41 A / 9,9 VA
• Haltestrom: 0,14 A / 3,43 VA
• Spulenwiderstand: 30 bis 39 Ohm
• Höhe: ca. 16,5 cm
• Länge: ca. 10,2 cm
• Breite: ca. 10,2 cm
• Gehäuse: glasfaserverstärktes Nylon
• Durchflussregulierung: ja
• PRS-D Druckregulierung nachrüstbar: ja
• Interne manuelle Entlastung: ja
• Externe manuelle Entlastung: ja
• Ventilstellung stromlos: geschlossen
• Herstellergarantie: 5 Jahre

Montage und passendes Zubehör

Welche Verschraubungen benötige ich?

Für die europäische Ausführung mit 1 Zoll BSP Innengewinde benötigst du passende 1 Zoll Verschraubungen beziehungsweise Fittings mit Außengewinde. Lösbare Ventilverschraubungen erleichtern einen späteren Ausbau und die Wartung.

Welches Zubehör ist für niedrige Durchflussmengen sinnvoll?

Bei einem Durchfluss unter 1,14 m³/h empfiehlt Rain Bird eine vorgeschaltete Filterung. Dadurch wird verhindert, dass sich Schmutz unterhalb der Ventilmembran ansammelt.

Kann ich das PRS-D nachrüsten?

Ja. Das separat erhältliche Rain Bird PRS-D Modul kann direkt am PEB installiert werden und ermöglicht zusätzlich zur Flow-Control-Funktion eine einstellbare Regulierung des Ausgangsdrucks.

Häufige Fragen zum Rain Bird 100-PEB

Wie hoch ist der Durchfluss des 100-PEB?

Rain Bird gibt ohne PRS-D einen Durchflussbereich von 0,06 bis 45 m³/h an. Das entspricht ungefähr 1,2 bis 750 l/min.

Warum findet man teilweise 1,2 als Mindestdurchfluss?

Die Angabe 1,2 bezieht sich auf Liter pro Minute und nicht auf Kubikmeter pro Stunde. 1,2 l/min entsprechen rund 0,072 m³/h. Rain Bird rundet den offiziellen unteren Durchflussbereich auf 0,06 m³/h beziehungsweise 1,2 l/min.

Was ist der Unterschied zwischen PEB und PESB?

Das PESB besitzt zusätzlich einen Scrubber-Mechanismus zur Reinigung eines Edelstahlsiebs und ist dadurch besonders für verschmutztes Bewässerungswasser ausgelegt. Das PEB besitzt diesen Scrubber nicht.

Hat das 100-PEB eine Durchflussregulierung?

Ja. Über Flow Control kannst du den Wasserdurchfluss direkt am Ventil begrenzen und die Bewässerungszone hydraulisch abstimmen.

Hat das 100-PEB eine integrierte Druckregulierung?

Nein. Eine Druckregulierung ist serienmäßig nicht integriert. Das Ventil kann jedoch mit dem optional erhältlichen Rain Bird PRS-D Druckregulierungsmodul erweitert werden.

Kann das 100-PEB mit 9 V betrieben werden?

Die hier beschriebene Ausführung verwendet eine 24-V-AC-Magnetspule. Die PEB-Serie kann jedoch auch mit einer kompatiblen Latching-Magnetspule für geeignete batteriebetriebene Rain Bird Steuerungen ausgerüstet werden.

Wann ist das 100-PEB gegenüber einem PGA sinnvoll?

Das PEB ist besonders interessant, wenn eine sehr robuste Ventilkonstruktion, ein hoher zulässiger Betriebsdruck und eine hohe Durchflussleistung für professionelle oder gewerbliche Bewässerungsanlagen benötigt werden.
