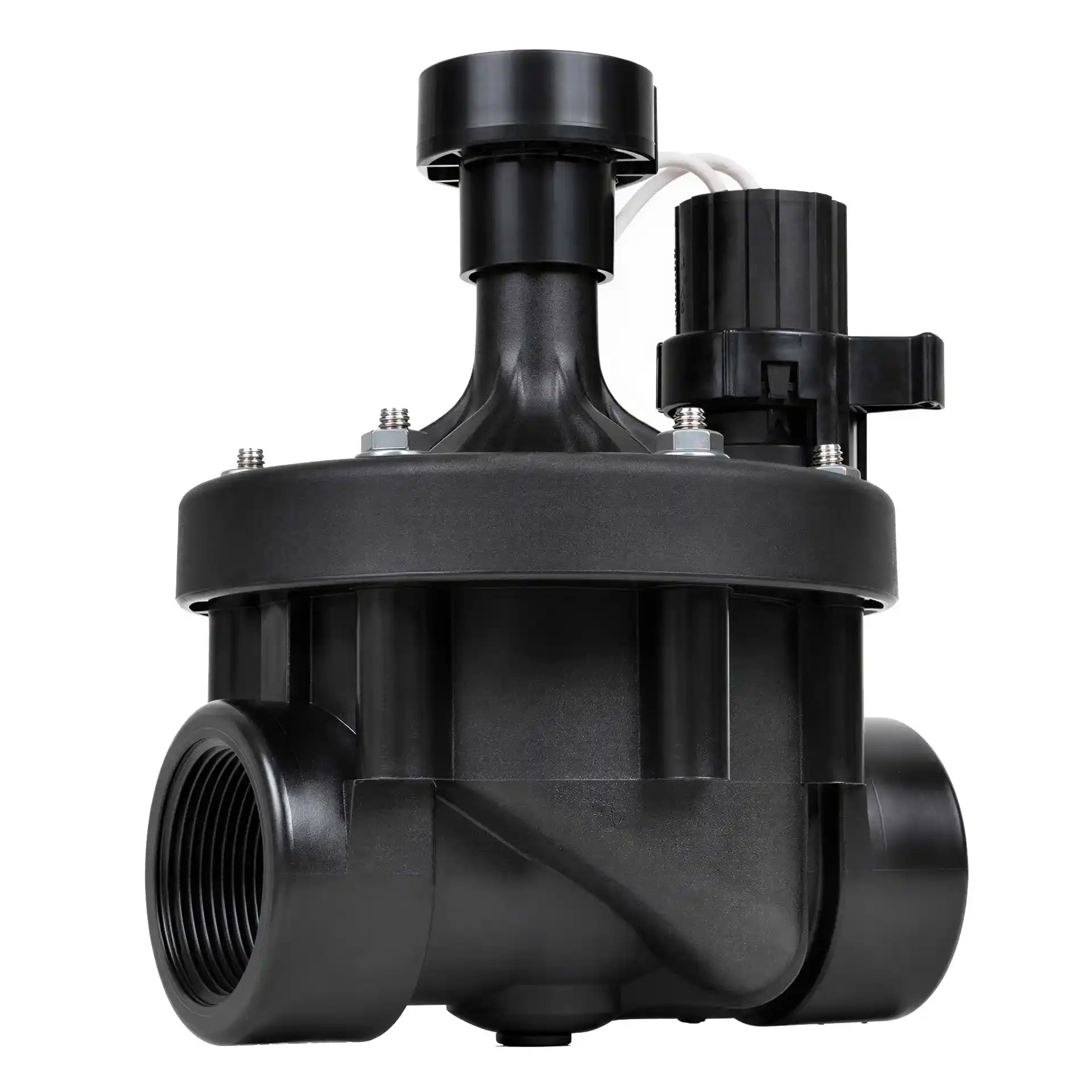

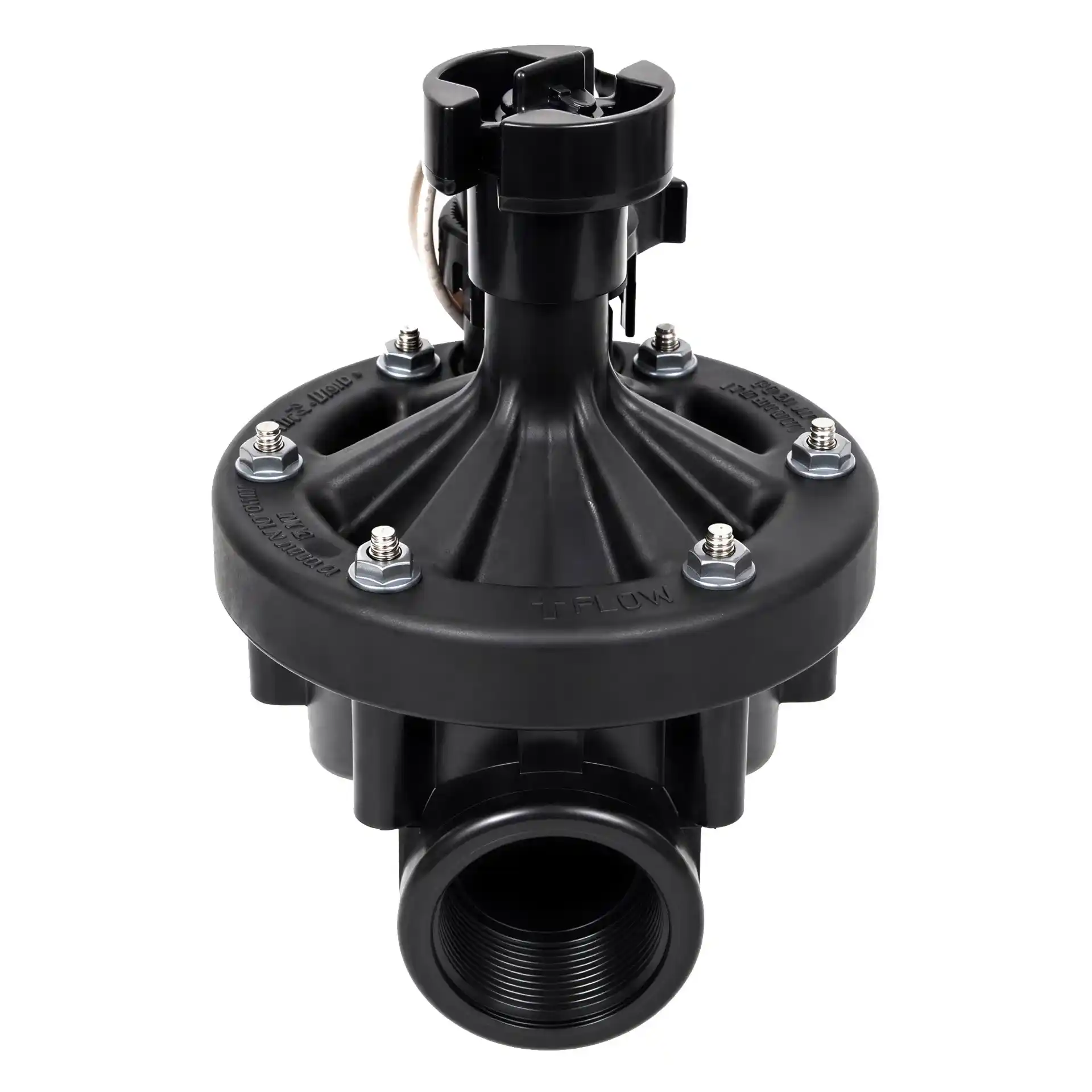

Rain Bird Magnetventil 200-PEB-24V (0,06 - 45 m³/h) - 2 Zoll IG

Rain Bird 200-PEB 24V Profi-Magnetventil mit 2 Zoll Innengewinde

Das Rain Bird 200-PEB ist ein besonders robustes 24-V-Magnetventil für große und leistungsstarke automatische Bewässerungsanlagen. Mit seinem 2 Zoll Innengewinde eignet sich das Ventil insbesondere für groß dimensionierte Rohrleitungen und Bewässerungszonen mit hohem Wasserbedarf. Der breite Durchflussbereich von 0,06 bis 45 m³/h ermöglicht den Einsatz in professionellen Beregnungsanlagen, Parks, Sportanlagen und gewerblichen Grünflächen.

Die PEB-Serie wurde für anspruchsvolle Anwendungen entwickelt, bei denen Zuverlässigkeit, hohe Druckbeständigkeit und Wartungsfreundlichkeit gefragt sind. Das 200-PEB kombiniert ein widerstandsfähiges Ventilgehäuse mit Flow Control, manueller Bedienungsmöglichkeit und der Option, eine PRS-D Druckregulierung nachzurüsten.

2 Zoll Anschluss für große Bewässerungsanlagen

Das 200-PEB ist die 2-Zoll-Ausführung innerhalb der PEB-Serie. Für den europäischen Markt sind Varianten mit BSP-Gewinde erhältlich. Durch den großen Anschluss eignet sich das Ventil besonders für Bewässerungsverteiler und Rohrsysteme, über die größere Wassermengen transportiert werden.

Gerade bei leistungsstarken Getrieberegnern und großen Regnergruppen kann ein ausreichend dimensionierter Ventil- und Rohrquerschnitt entscheidend sein. Neben dem Ventil müssen deshalb auch Rohrdurchmesser, Leitungslänge, verfügbarer Fließdruck und der gesamte Wasserbedarf der Bewässerungszone berücksichtigt werden.

Bis zu 45 m³/h Durchfluss

Rain Bird gibt für die PEB-Serie ohne PRS-D einen Durchflussbereich von 0,06 bis 45 m³/h an. Das entspricht ungefähr 1,2 bis 750 l/min. Damit deckt die Serie einen sehr großen hydraulischen Arbeitsbereich ab.

Der große 2-Zoll-Anschluss des 200-PEB ist besonders bei höheren Durchflussmengen interessant. Laut Rain Bird beträgt der Druckverlust beispielsweise bei 30 m³/h beim 200-PEB rund 0,64 bar. Beim kleineren 150-PEB sind es bei derselben Wassermenge bereits etwa 1,14 bar.

Flow Control serienmäßig integriert

Das 200-PEB besitzt eine einstellbare Durchflussregulierung. Über den Flow-Control-Griff auf der Ventiloberseite kannst du den maximalen Wasserdurchfluss begrenzen und die jeweilige Bewässerungszone hydraulisch abstimmen.

Die Durchflussregulierung ist besonders bei leistungsstarken Anlagen hilfreich, wenn einzelne Bewässerungszonen unterschiedliche Wassermengen benötigen. Flow Control darf allerdings nicht mit einer Druckregulierung verwechselt werden.

PRS-D Druckregulierung nachrüstbar

Das Rain Bird 200-PEB kann mit dem separat erhältlichen PRS-D Druckregulierungsmodul erweitert werden. Dadurch lässt sich zusätzlich zur Durchflussregulierung auch der Ausgangsdruck des Ventils an die Anforderungen der angeschlossenen Regner anpassen.

Mit installiertem PRS-D gibt Rain Bird einen Durchflussbereich von 1,14 bis 45 m³/h an. Das PRS-D kann den Ausgangsdruck bis 6,9 bar regulieren und erhöht die Gesamthöhe des Ventils um etwa 5,1 cm.

Hohe Druckbeständigkeit bis 13,8 bar

Mit einem Betriebsdruck von 1,4 bis 13,8 bar ist das 200-PEB auch für anspruchsvolle Bewässerungssysteme mit höheren Versorgungsdrücken geeignet. Die PEB-Serie ist damit deutlich belastbarer als viele klassische Magnetventile für kleinere Gartenbewässerungsanlagen.

Der maximal zulässige Eingangsdruck sollte jedoch nicht mit dem optimalen Betriebsdruck der angeschlossenen Regner verwechselt werden. Für eine gleichmäßige Beregnung muss der Druck passend zu Regnermodell und Düse ausgelegt beziehungsweise reguliert werden.

Robuste PEB-Konstruktion

Das Ventilgehäuse besteht aus widerstandsfähigem glasfaserverstärktem Nylon und wurde für den langfristigen professionellen Einsatz entwickelt. In das Gehäuse eingegossene Edelstahlbolzen ermöglichen das wiederholte Öffnen und Schließen des Ventildeckels bei Wartungsarbeiten, ohne Kunststoffgewinde unnötig zu beanspruchen.

Die einteilige Magnetspulenkonstruktion mit gesichertem Kolben und Feder erleichtert ebenfalls die Wartung. Einzelne Kleinteile können dadurch beim Service nicht so leicht verloren gehen.

Langsames Schließen reduziert Wasserschläge

Besonders bei großen Rohrquerschnitten und hohen Wassermengen können schnell schließende Ventile starke Druckstöße verursachen. Das 200-PEB ist deshalb auf ein kontrolliertes langsames Schließen ausgelegt und hilft dadurch, Wasserschläge und mögliche Schäden am Rohrsystem zu reduzieren.

Rain Bird empfiehlt zusätzlich, die Fließgeschwindigkeit in der Zuleitung auf maximal etwa 2,29 m/s zu begrenzen. Die Rohrdimension sollte deshalb nicht allein anhand der Anschlussgröße des Ventils gewählt werden.

24 V AC für automatische Bewässerungssteuergeräte

Das 200-PEB-24V besitzt eine klassische 24-V-AC-Magnetspule mit 50/60 Hz und eignet sich damit für kabelgebundene automatische Bewässerungssteuerungen. Das Ventil ist im stromlosen Zustand geschlossen und wird über den jeweiligen Stationsausgang des Steuergeräts geöffnet.

Dadurch lässt sich das 200-PEB problemlos in größere Mehrzonen-Bewässerungsanlagen integrieren und über ein geeignetes Bewässerungssteuergerät automatisch schalten.

Manuelle Bedienung und einfache Wartung

Über die interne manuelle Entlastung kannst du das Ventil direkt an der Ventilbox öffnen, ohne Wasser in die Box abzulassen. Das erleichtert die Inbetriebnahme, Fehlersuche und Wartung der jeweiligen Bewässerungszone.

Die externe manuelle Entlastung ermöglicht außerdem das Ausspülen von Verunreinigungen aus dem System. Rain Bird empfiehlt diese Funktion insbesondere bei der ersten Inbetriebnahme und nach Reparaturarbeiten.

Unterschied zwischen 150-PEB und 200-PEB

Das 150-PEB besitzt einen 1½ Zoll Anschluss, während das 200-PEB mit 2 Zoll ausgestattet ist. Beide Modelle haben mit etwa 20,3 x 15,2 x 15,2 cm nahezu identische Außenmaße und Rain Bird gibt für beide denselben maximalen Durchflussbereich an.

Der entscheidende Vorteil des 200-PEB liegt deshalb nicht in einem höheren angegebenen Maximaldurchfluss, sondern im größeren Anschlussquerschnitt. Bei hohen Wassermengen kann dadurch der Druckverlust gegenüber dem 1½-Zoll-Modell deutlich reduziert werden.

Unterschied zwischen 200-PEB und 200-PESB

Das 200-PEB ist für sauberes beziehungsweise ausreichend gefiltertes Bewässerungswasser vorgesehen. Das verwandte 200-PESB besitzt zusätzlich einen speziellen Scrubber-Mechanismus, der ein Edelstahlsieb reinigt und dadurch Ablagerungen von Sand, Pflanzenmaterial und anderen Verunreinigungen reduziert.

Bei normaler Wasserqualität ist das PEB die klassische Ausführung. Für stärker belastetes Bewässerungswasser oder anspruchsvolle Brauchwasseranwendungen bietet das PESB durch seinen zusätzlichen Reinigungsmechanismus Vorteile.

Kenndaten und Maße

• Hersteller: Rain Bird
• Serie: PEB
• Modell: 200-PEB
• Produkttyp: professionelles Bewässerungs-Magnetventil
• Steuerung: 24 V AC, 50/60 Hz
• Anschluss: 2 Zoll BSP Innengewinde bei europäischer BSP-Ausführung
• Durchfluss ohne PRS-D: 0,06 bis 45 m³/h
• Durchfluss: ca. 1,2 bis 750 l/min
• Durchfluss mit PRS-D: 1,14 bis 45 m³/h
• Betriebsdruck: 1,4 bis 13,8 bar
• Maximale Wassertemperatur: 66 °C
• Einschaltstrom: 0,41 A / 9,9 VA
• Haltestrom: 0,14 A / 3,43 VA
• Spulenwiderstand: 30 bis 39 Ohm
• Höhe: ca. 20,3 cm
• Länge: ca. 15,2 cm
• Breite: ca. 15,2 cm
• Gehäuse: glasfaserverstärktes Nylon
• Durchflussregulierung: ja
• PRS-D Druckregulierung nachrüstbar: ja
• Interne manuelle Entlastung: ja
• Externe manuelle Entlastung: ja
• Ventilstellung stromlos: geschlossen
• Herstellergarantie: 5 Jahre

Montage und passendes Zubehör

Welche Verschraubungen benötige ich?

Für die europäische BSP-Ausführung benötigst du passende Verschraubungen beziehungsweise Fittings mit 2 Zoll Außengewinde. Bei dieser Ventilgröße sind lösbare Ventilverschraubungen besonders empfehlenswert, damit das Ventil später gewartet oder ausgetauscht werden kann, ohne den gesamten Verteiler zerlegen zu müssen.

Welche Ventilbox benötige ich?

Aufgrund des 2-Zoll-Anschlusses und der entsprechend großen Rohrverschraubungen solltest du eine ausreichend große Ventilbox einplanen. Flow Control, Magnetspule und Verschraubungen sollten auch nach der Installation gut zugänglich bleiben.

Kann das PRS-D nachgerüstet werden?

Ja. Das separat erhältliche Rain Bird PRS-D kann direkt am PEB installiert werden und ergänzt die vorhandene Durchflussregulierung um eine einstellbare Druckregulierung.

Häufige Fragen zum Rain Bird 200-PEB

Wie hoch ist der maximale Durchfluss?

Rain Bird gibt für die PEB-Serie ohne PRS-D einen Durchfluss von bis zu 45 m³/h an. Für die tatsächliche Auslegung müssen jedoch Rohrdurchmesser, Fließgeschwindigkeit, verfügbarer Druck und Druckverlust berücksichtigt werden.

Was ist der Unterschied zwischen 150-PEB und 200-PEB?

Das 150-PEB besitzt 1½ Zoll Anschlüsse, das 200-PEB dagegen 2 Zoll. Der größere Anschluss des 200-PEB reduziert insbesondere bei hohen Wassermengen den Druckverlust.

Ist das 200-PEB größer als das 150-PEB?

Überraschenderweise nicht wesentlich. Rain Bird gibt für beide Ventile Abmessungen von etwa 20,3 x 15,2 x 15,2 cm an. Der wesentliche Unterschied liegt im Anschlussdurchmesser.

Hat das 200-PEB eine Durchflussregulierung?

Ja. Mit der integrierten Flow-Control-Funktion kannst du den maximalen Wasserdurchfluss direkt am Ventil begrenzen.

Ist eine Druckregulierung integriert?

Nein. Das Ventil besitzt serienmäßig Flow Control, aber keine automatische Druckregulierung. Mit dem optionalen PRS-D Modul kann eine einstellbare Druckregulierung nachgerüstet werden.

Was ist der Unterschied zwischen 200-PEB und 200-PESB?

Das 200-PESB besitzt zusätzlich einen Scrubber-Mechanismus zur Reinigung eines Edelstahlsiebs und ist dadurch besser für Wasser mit erhöhtem Schmutzanteil geeignet. Das 200-PEB besitzt diesen zusätzlichen Reinigungsmechanismus nicht.

Warum sollte ich das 200-PEB statt des 150-PEB verwenden?

Das 200-PEB ist besonders sinnvoll, wenn deine Anlage mit 2-Zoll-Rohrleitungen aufgebaut wird oder bei hohen Durchflussmengen ein möglichst geringer Druckverlust am Magnetventil erreicht werden soll.
