Rain Bird Versenkregner Maxi-Paw 2045A (6,7 - 13.7m) Schwinghebelregner

Rain Bird MAXI-PAW Schwinghebelregner für Rasenflächen

Der Rain Bird MAXI-PAW 2045A ist ein robuster Versenk-Schwinghebelregner für die automatische Bewässerung mittelgroßer bis großer Rasenflächen. Mit einer Wurfweite von etwa 6,7 bis 13,7 m verbindet er die bewährte Technik eines Impulsregners mit den Vorteilen eines im Boden versenkten Regners.

Während der Bewässerung fährt der Regner aus seinem geschlossenen Gehäuse und verteilt das Wasser über den eingestellten Bereich. Nach dem Bewässern verschwindet er wieder im Boden. Besonders interessant ist der MAXI-PAW für Anlagen, bei denen das Bewässerungswasser nicht immer vollkommen sauber ist, denn sein bewährter Schwinghebelantrieb arbeitet mit einem weitgehend ungehinderten Wasserdurchfluss.

Bewährter Schwinghebelantrieb

Anders als klassische Getrieberegner arbeitet der MAXI-PAW mit einem mechanischen Schwinghebel. Der Wasserstrahl bewegt den Schlagarm, der wiederum für die schrittweise Drehbewegung des Regners sorgt. Das charakteristische Arbeitsprinzip ist seit vielen Jahren bei landwirtschaftlichen und professionellen Bewässerungsanlagen bewährt.

Der weitgehend gerade Wasserdurchfluss macht den MAXI-PAW weniger empfindlich gegenüber Schmutzpartikeln im Bewässerungswasser. Dadurch eignet er sich beispielsweise auch für Anlagen, die mit Brunnenwasser oder anderen Wasserquellen betrieben werden, bei denen kleine Verunreinigungen auftreten können.

Teilkreis und 360° Vollkreis

Der Beregnungssektor des Rain Bird MAXI-PAW lässt sich für Teilkreisanwendungen zwischen 20° und 340° einstellen. Dadurch kannst du den Wasserstrahl beispielsweise entlang von Grundstücksgrenzen, Wegen oder größeren Rasenrändern ausrichten.

Alternativ lässt sich der Regner auf einen vollständigen 360° Vollkreis einstellen. Damit eignet sich derselbe MAXI-PAW sowohl für Randbereiche als auch für zentral innerhalb einer Rasenfläche platzierte Regnerpositionen.

Wurfweite von 6,7 bis 13,7 Meter

Je nach Düse und Betriebsdruck erreicht der MAXI-PAW eine Wurfweite von ungefähr 6,7 bis 13,7 m. Dadurch eignet er sich für mittelgroße und größere Rasenflächen, bei denen klassische Sprühregner aufgrund ihrer geringeren Reichweite nicht mehr sinnvoll eingesetzt werden können.

Über die Wurfweitenreduzierschraube kann der Radius bei Bedarf bis auf ungefähr 5,4 m reduziert werden. Damit lässt sich der Wasserstrahl besser an die tatsächlichen Abmessungen der zu bewässernden Fläche anpassen.

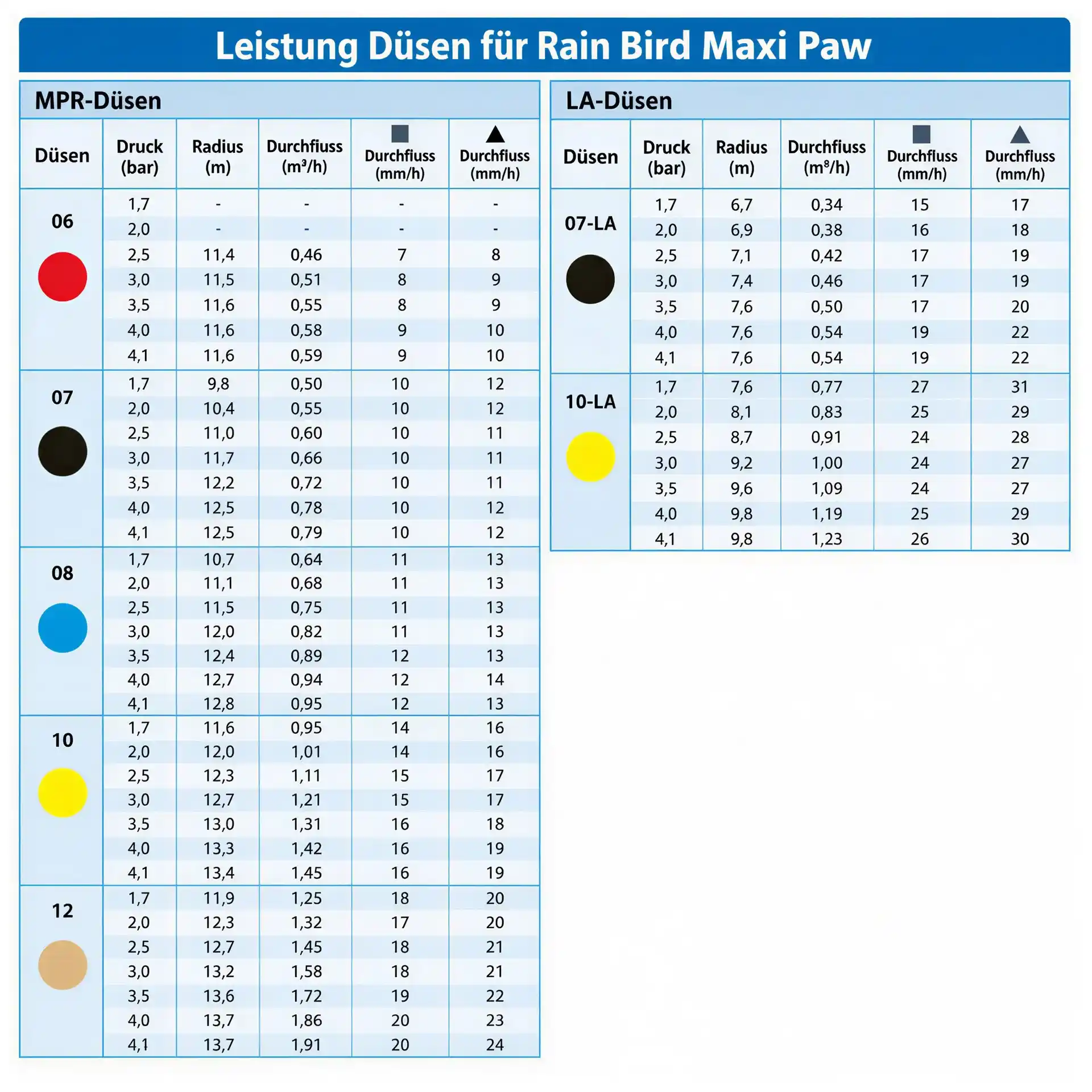

Verschiedene Düsen für flexible Beregnung

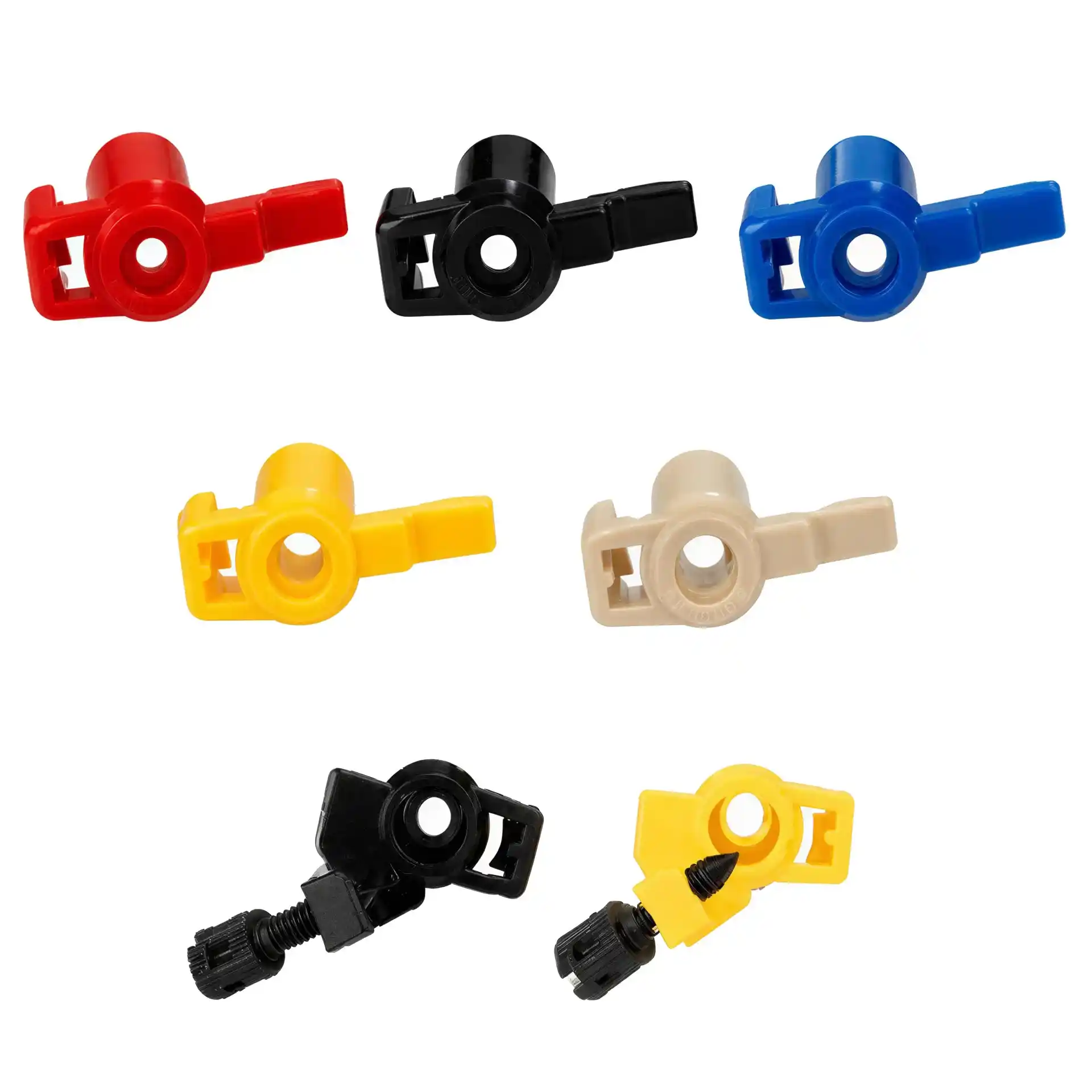

Für den MAXI-PAW stehen fünf farbcodierte Standarddüsen sowie zwei spezielle Flachwinkeldüsen zur Verfügung. Die Standarddüsen 06, 07, 08, 10 und 12 arbeiten mit einem Strahlwinkel von etwa 23°. Zusätzlich stehen die Low Angle Düsen 07 LA und 10 LA mit einem flacheren Strahlwinkel von etwa 11° zur Verfügung.

Mit den unterschiedlichen Düsen kannst du Durchfluss, Reichweite und Beregnungsleistung an deine Wasserversorgung und die jeweilige Rasenfläche anpassen. Die Flachwinkeldüsen eignen sich insbesondere dort, wo ein niedrigerer Wasserstrahl sinnvoll ist.

Standarddüsen und Low Angle Düsen

Die normalen Düsen erzeugen einen höheren Wasserstrahl und ermöglichen je nach Düse und Druck die größere Reichweite des MAXI-PAW. Zur Auswahl stehen 06 rot, 07 schwarz, 08 blau, 10 gelb und 12 beige.

Die Düsen 07 LA schwarz und 10 LA gelb besitzen dagegen einen deutlich flacheren Abwurfwinkel. Dadurch bleibt der Wasserstrahl niedriger, was beispielsweise unter bestimmten Bepflanzungen oder bei windanfälligeren Einbausituationen von Vorteil sein kann.

Großer Arbeitsbereich bei Druck und Wassermenge

Der MAXI-PAW arbeitet in einem Betriebsdruckbereich von etwa 1,7 bis 4,1 bar. Abhängig von verwendeter Düse und Druck liegt der Durchfluss zwischen ungefähr 0,34 und 1,91 m³/h.

Dadurch lässt sich der Regner an unterschiedliche Wasserversorgungen anpassen. Für eine zuverlässige Planung solltest du dennoch immer prüfen, welche Wassermenge bei laufender Bewässerungsanlage und dem benötigten Fließdruck tatsächlich zur Verfügung steht.

Flexible Anschlussmöglichkeiten

Ein besonderer Vorteil des MAXI-PAW sind seine unterschiedlichen Anschlussmöglichkeiten. An der Unterseite stehen ein kombinierter 1/2 Zoll beziehungsweise 3/4 Zoll Innengewindeanschluss zur Verfügung. Zusätzlich besitzt der Regner einen seitlichen 1/2 Zoll Anschluss.

Für eine klassische unterirdische Bewässerungsanlage empfiehlt sich normalerweise der Anschluss von unten. Die verschiedenen Anschlussmöglichkeiten erleichtern aber auch den Austausch älterer Regner oder die Anpassung an bestehende Installationen.

Montage des MAXI-PAW

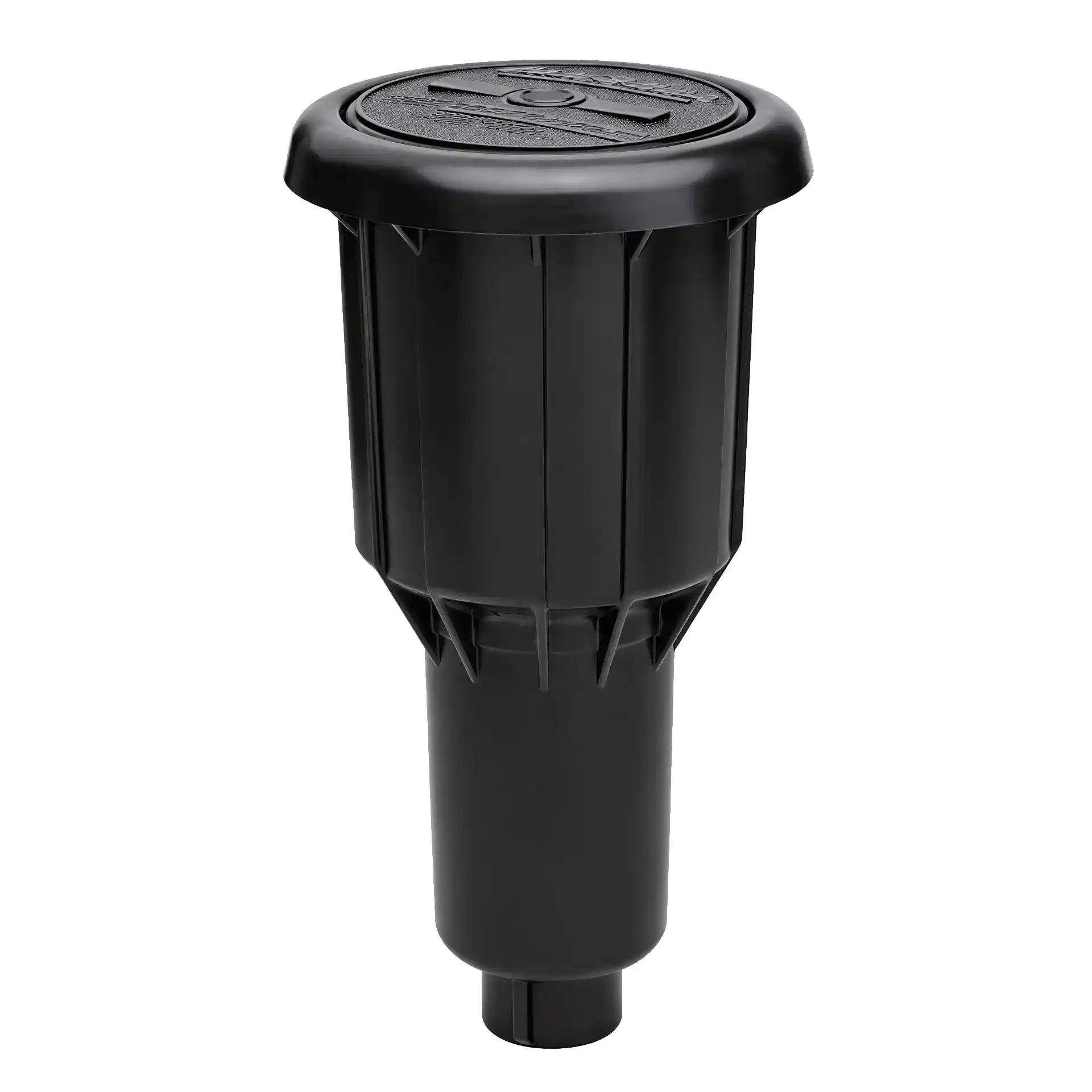

Das geschlossene Regnergehäuse ist ungefähr 23,6 cm hoch. Während der Bewässerung fährt der Regner etwa 7,6 cm aus dem Boden. Der sichtbare Oberflächendurchmesser beträgt ungefähr 12,7 cm.

Die Oberseite des geschlossenen Gehäuses sollte ungefähr bündig mit der fertigen Rasenoberfläche eingebaut werden. Für eine flexible und spannungsfreie Montage empfiehlt sich eine geeignete Regneranbindung zwischen Rohrleitung und MAXI-PAW.

Wartung von oben möglich

Der innere Regnermechanismus kann von oben aus dem Gehäuse entnommen werden. Dadurch lassen sich Wartungsarbeiten durchführen, ohne das komplette Außengehäuse und den angeschlossenen Rohrbereich ausgraben zu müssen.

Rain Bird bietet hierfür das spezielle MAXI-PAW Werkzeug 42064 an. Es erleichtert das Herausnehmen der inneren Regnereinheit aus dem Gehäuse und ist besonders bei mehreren installierten MAXI-PAW Regnern ein praktisches Zubehör.

MAXI-PAW oder Getrieberegner?

Der wichtigste Unterschied zu einem klassischen Getrieberegner liegt im Antrieb. Modelle wie Rain Bird 3500, 5000 oder Falcon bewegen den Regnerkopf über ein internes Getriebe. Beim MAXI-PAW erzeugt dagegen ein mechanischer Schwinghebel die Drehbewegung.

Ein besonderer Vorteil dieser Konstruktion ist der weitgehend ungehinderte Wasserdurchfluss. Dadurch eignet sich der MAXI-PAW besonders für Anwendungen mit weniger sauberem Bewässerungswasser. Ein Getrieberegner arbeitet dagegen leiser und besitzt keine sichtbare Schlagarmbewegung während des Betriebs.

MAXI-PAW oder MAXI-BIRD?

MAXI-PAW und MAXI-BIRD verwenden das gleiche grundlegende Schwinghebelprinzip und dieselben Düsen. Der wesentliche Unterschied liegt in der Bauweise. Der MAXI-PAW befindet sich in einem geschlossenen Versenkgehäuse und verschwindet nach dem Bewässern wieder im Boden.

Der MAXI-BIRD wird dagegen auf einem Standrohr beziehungsweise Aufsteiger montiert. Für dauerhaft installierte Rasenbewässerungsanlagen ist der versenkbare MAXI-PAW deshalb meist die passendere Lösung.

Kenndaten und Maße

• Hersteller: Rain Bird
• Serie: MAXI-PAW
• Modell: 2045A
• Produkttyp: Versenk-Schwinghebelregner / Impulsregner
• Wurfweite: ca. 6,7 bis 13,7 m
• Reduzierte Wurfweite: bis ca. 5,4 m
• Teilkreis: 20° bis 340°
• Vollkreis: 360°
• Betriebsdruck: ca. 1,7 bis 4,1 bar
• Durchfluss: ca. 0,34 bis 1,91 m³/h
• Niederschlagsrate: ca. 7 bis 31 mm/h
• Bodeneinlass: 1/2 Zoll oder 3/4 Zoll Innengewinde
• Seitlicher Einlass: 1/2 Zoll Innengewinde
• Standarddüsen: 06, 07, 08, 10 und 12
• Low Angle Düsen: 07 LA und 10 LA
• Strahlwinkel Standarddüsen: 23°
• Strahlwinkel Low Angle Düsen: 11°
• Aufsteigerhöhe: ca. 7,6 cm
• Gesamthöhe: ca. 23,6 cm
• Sichtbarer Oberflächendurchmesser: ca. 12,7 cm
• Wartung von oben: ja
• Antrieb: Schwinghebel / Impulsantrieb

Zubehör und Lieferumfang

Sind Düsen beim MAXI-PAW dabei?

Für den MAXI-PAW stehen fünf Standarddüsen und zwei Low Angle Düsen zur Verfügung. Damit lässt sich der Regner passend zu Wassermenge, Betriebsdruck und gewünschter Reichweite konfigurieren.

Welches Zubehör ist für die Montage sinnvoll?

Je nach Installation benötigst du passende 1/2 Zoll oder 3/4 Zoll Anschlüsse und eine flexible Regneranbindung. Für Wartungsarbeiten ist das Rain Bird MAXI-PAW Werkzeug 42064 erhältlich, mit dem sich die innere Regnereinheit leichter aus dem Gehäuse entnehmen lässt.

Was sind Low Angle Düsen?

Die Low Angle Düsen 07 LA und 10 LA besitzen einen flacheren Strahlwinkel von etwa 11°. Die normalen MAXI-PAW Düsen arbeiten dagegen mit ungefähr 23°. Der niedrigere Wasserstrahl kann bei bestimmten Einbausituationen oder windanfälligeren Flächen von Vorteil sein.

Häufige Fragen zum Rain Bird MAXI-PAW

Was ist ein Schwinghebelregner?

Bei einem Schwinghebelregner trifft der Wasserstrahl auf einen beweglichen Schlagarm. Dieser bewegt den Regner schrittweise weiter und erzeugt dadurch die typische pulsierende Drehbewegung eines Impulsregners.

Kann der MAXI-PAW als Vollkreisregner verwendet werden?

Ja. Der MAXI-PAW kann entweder als einstellbarer Teilkreis von 20° bis 340° oder als 360° Vollkreisregner betrieben werden.

Ist der MAXI-PAW für Brunnenwasser geeignet?

Der Schwinghebelantrieb besitzt einen weitgehend geraden Wasserdurchfluss und wurde von Rain Bird ausdrücklich für eine gute Leistung bei verschmutztem Wasser entwickelt. Bei Brunnenwasser sollte trotzdem abhängig von Wasserqualität und vorhandenen Partikeln eine geeignete Filterung vorgesehen werden.

Welchen Wasserdruck benötigt der MAXI-PAW?

Der vorgesehene Betriebsdruck liegt ungefähr zwischen 1,7 und 4,1 bar. Reichweite und Durchfluss hängen von der eingesetzten Düse und dem tatsächlich verfügbaren Fließdruck ab.

Wie weit beregnet der MAXI-PAW?

Je nach Düse und Betriebsdruck erreicht der Regner ungefähr 6,7 bis 13,7 m Wurfweite. Mit der Wurfweitenreduzierschraube kann der Radius bei Bedarf bis auf ungefähr 5,4 m reduziert werden.

Wie viel Wasser benötigt der MAXI-PAW?

Je nach Düse und Betriebsdruck liegt der Durchfluss ungefähr zwischen 0,34 und 1,91 m³/h. Für die genaue Planung sollte die Leistung der gewünschten Düse bei vorhandenem Fließdruck berücksichtigt werden.

Wie tief wird der MAXI-PAW eingebaut?

Das Gehäuse ist ungefähr 23,6 cm hoch. Die Oberseite sollte etwa bündig mit der fertigen Rasenoberfläche eingebaut werden. Während des Betriebs fährt der Regner ungefähr 7,6 cm aus dem Gehäuse.

Was ist der Unterschied zu einem Getrieberegner?

Der MAXI-PAW arbeitet mit einem sichtbaren mechanischen Schwinghebel statt mit einem geschlossenen Getriebeantrieb. Dadurch ist er besonders interessant bei weniger sauberem Bewässerungswasser. Getrieberegner arbeiten dagegen normalerweise leiser und ohne die typische Schlagbewegung eines Impulsregners.
