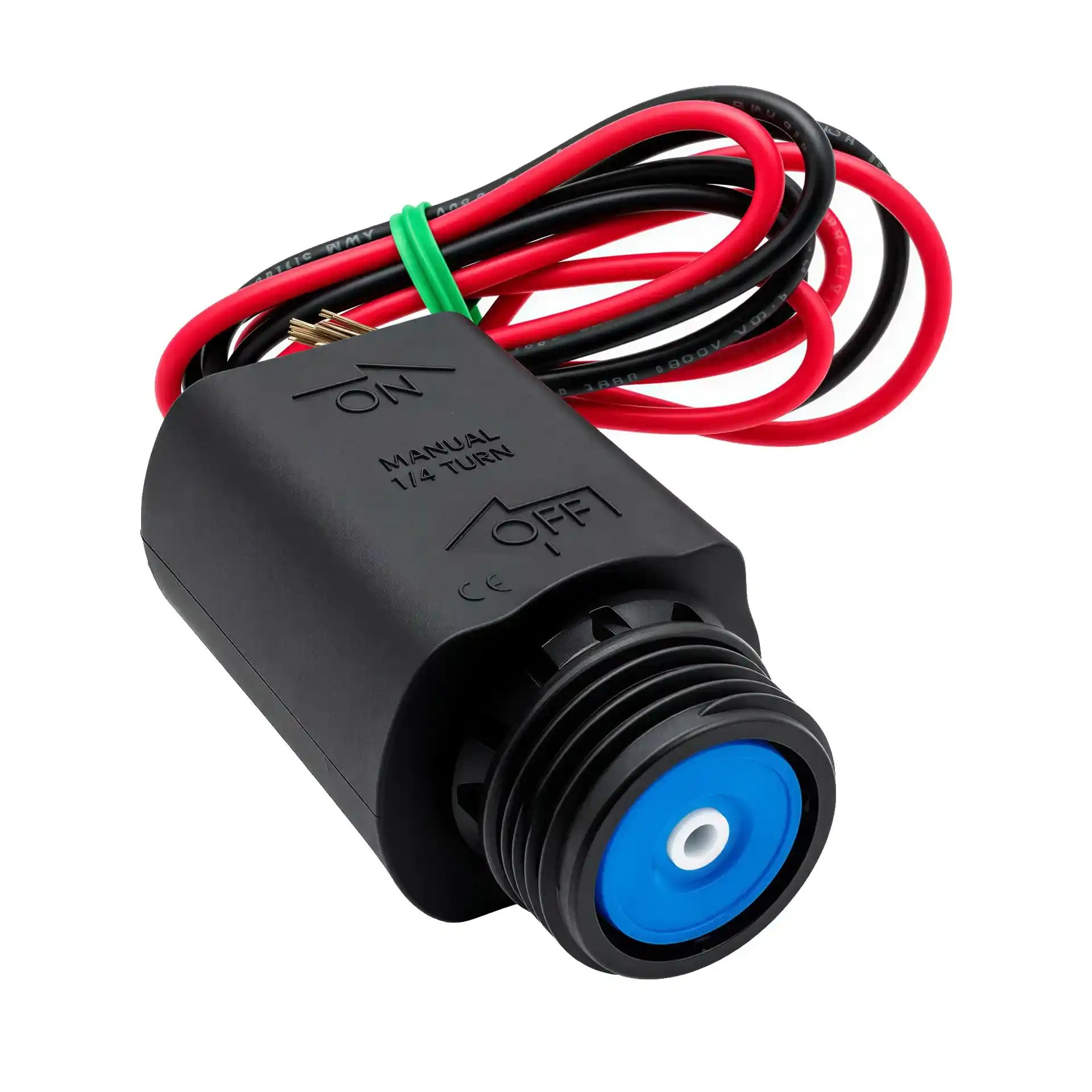

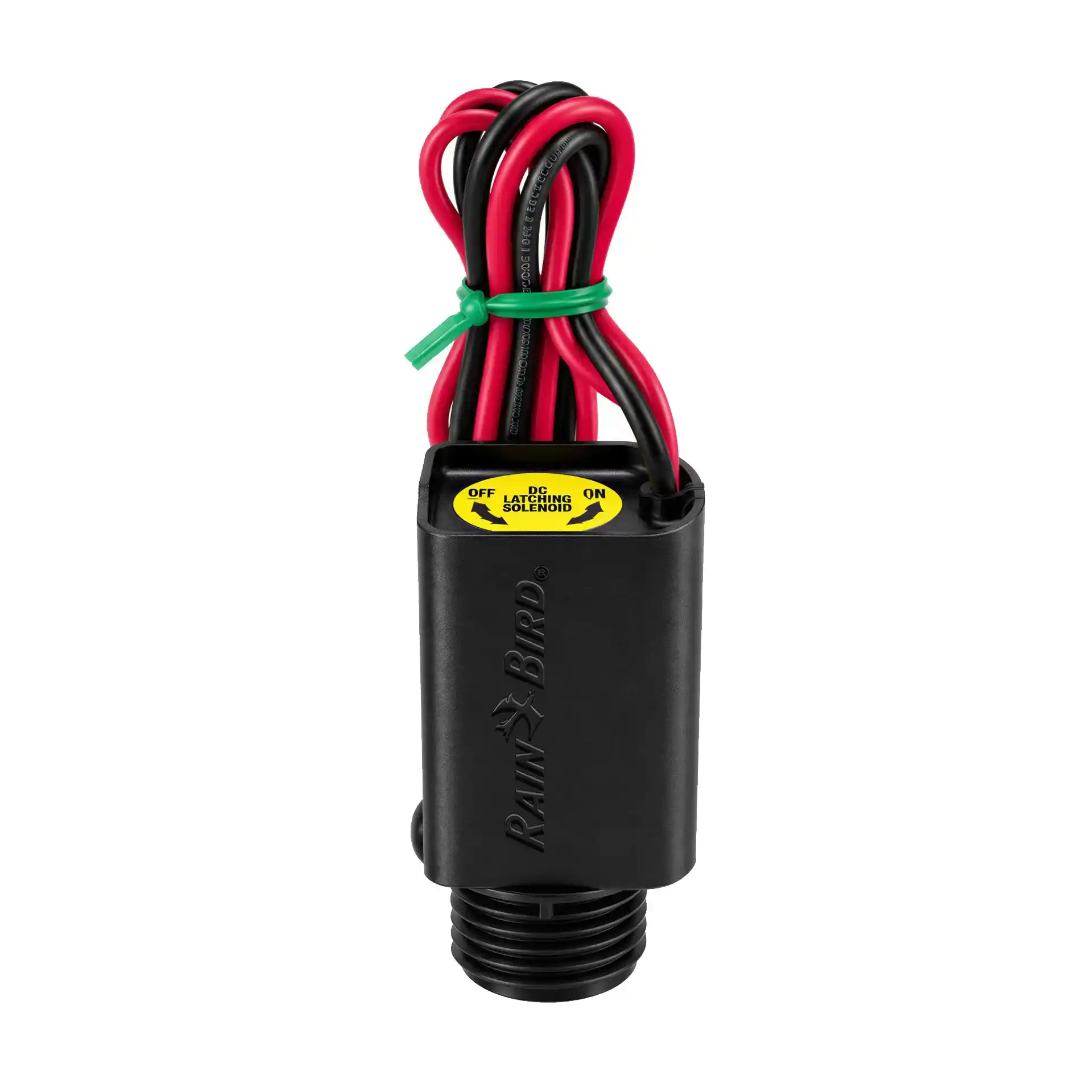

Rain Bird TBOSPSOL Magnetspule 9 Volt für Magnetventile

Rain Bird 9 Volt Magnetspule für Bewässerungsventile

Die Rain Bird TBOSPSOL Magnetspule mit 9 Volt Gleichspannung ist für den Einsatz in batteriebetriebenen Bewässerungsanlagen entwickelt worden. Sie ermöglicht die elektrische Steuerung kompatibler Rain Bird Magnetventile und eignet sich besonders für Bewässerungssysteme, bei denen kein herkömmlicher Stromanschluss vorhanden ist. Durch ihre bistabile Schalttechnik benötigt die Magnetspule nur kurze elektrische Impulse zum Öffnen und Schließen des Ventils. Dadurch wird der Energieverbrauch gering gehalten und eine zuverlässige Ventilsteuerung mit Batteriesteuergeräten ermöglicht.

Die Rain Bird Magnetspule eignet sich sowohl als Ersatzteil für vorhandene Anlagen als auch zur Umrüstung kompatibler Magnetventile von einer 24-V-AC-Steuerung auf eine batteriebetriebene Steuerung. Mit der Herstellerartikelnummer K80920 und der Modellbezeichnung TBOSPSOL lässt sich das passende Original-Ersatzteil eindeutig identifizieren.

Bistabile 9-V-Technik für Batteriesteuergeräte

Die Rain Bird TBOSPSOL arbeitet mit einer bistabilen 9-V-DC-Technik, die auch als Latching bezeichnet wird. Im Gegensatz zu einer herkömmlichen 24-V-Magnetspule benötigt sie keinen dauerhaft anliegenden Strom, um das Ventil geöffnet zu halten. Stattdessen wird der Schaltzustand durch einen kurzen elektrischen Impuls verändert. Das ist besonders vorteilhaft für batteriebetriebene Bewässerungssteuerungen, bei denen ein geringer Energieverbrauch entscheidend ist.

Die Magnetspule ist unter anderem mit den Rain Bird Steuergeräten ESP-9V, ESP-BAT-BT, TBOS, TBOS-II und TBOS-BT kompatibel. Auch die batteriebetriebene WPX Serie wird unterstützt. In Verbindung mit diesen Steuergeräten lassen sich Bewässerungszonen automatisch öffnen und schließen. Die Magnetspule selbst besitzt keine Programmierfunktion und wird ausschließlich durch das angeschlossene Steuergerät betätigt.

Passend für Rain Bird DV, PGA, PEB und weitere Ventile

Die Rain Bird 9-V-Magnetspule kann mit zahlreichen Magnetventilen des Herstellers verwendet werden. Dazu gehören die Serien DV, DVF, ASVF, PGA, PEB, PESB, EFB-CP, BPE und BPES. Damit eignet sie sich für verschiedene Bewässerungsanlagen im Hausgarten sowie für größere Grünflächen und professionelle Anwendungen. Die Magnetspule ist für kompatible Ventile mit einem maximalen Betriebsdruck von 10 bar vorgesehen.

Bei Rain Bird HV Magnetventilen muss die Bauversion berücksichtigt werden. Neuere HV-Ventile ab dem Produktionsdatum 30. Juni 2025 besitzen eine überarbeitete Konstruktion, die mit der TBOSPSOL kompatibel ist. Ältere HV-Ausführungen können nicht mit dieser Magnetspule nachgerüstet werden. Prüfe deshalb vor dem Kauf immer die genaue Ventilbezeichnung und gegebenenfalls das Herstellungsdatum.

Einfache Montage und zuverlässige Ventilsteuerung

Die Rain Bird TBOSPSOL wird anstelle der vorhandenen Magnetspule auf ein kompatibles Magnetventil montiert. Für den Anschluss stehen zwei bereits befestigte Anschlussleitungen mit einem Querschnitt von jeweils 0,75 mm² und einer Länge von ungefähr 60 cm zur Verfügung. Vor der Montage solltest du die Wasserzufuhr abschalten, die Bewässerungsanlage drucklos machen und das Steuergerät von der Stromversorgung trennen.

Verbinde die Anschlussleitungen entsprechend den Vorgaben des verwendeten Batteriesteuergeräts. Für Verbindungen innerhalb einer Ventilbox empfehlen sich geeignete wasserdichte Kabelverbinder. Nach dem Einbau kannst du die Ventilfunktion über das Steuergerät testen. Die Rain Bird 9-V-Magnetspule bietet damit eine praktische Möglichkeit, kompatible Magnetventile in eine automatische und stromsparende Bewässerungsanlage einzubinden.

Kenndaten und Maße

• Hersteller: Rain Bird
• Modell: TBOSPSOL
• Herstellerartikelnummer: K80920
• Produkttyp: Bistabile Magnetspule für Bewässerungsventile
• Steuerspannung: 9 V DC
• Schalttechnik: Latching, bistabil
• Stromversorgung: Über kompatibles Batteriesteuergerät
• Anschlussleitungen: 2
• Leitungsquerschnitt: 0,75 mm²
• Kabellänge: 60 cm
• Maximaler Betriebsdruck des Ventils: 10 bar
• Kompatible Steuergeräte: Rain Bird ESP-9V, ESP-BAT-BT, TBOS, TBOS-II, TBOS-BT und WPX
• Kompatible Magnetventile: Rain Bird DV, DVF, ASVF, PGA, PEB, PESB, EFB-CP, BPE und BPES
• HV-Kompatibilität: Nur bei geeigneten neueren HV-Ventilen, Bauversion beachten
• Nicht geeignet für: Direkte 24-V-AC-Ansteuerung
• Lieferumfang: 1 Magnetspule ohne Magnetventil und Steuergerät

Häufig gestellte Fragen

Welche Rain Bird Magnetventile sind mit der 9-V-Magnetspule kompatibel?

Die TBOSPSOL passt unter anderem zu den Rain Bird Ventilserien DV, DVF, ASVF, PGA, PEB, PESB, EFB-CP, BPE und BPES. Bei HV-Ventilen muss die Bauversion geprüft werden.

Kann ich ein 24-V-Magnetventil auf 9 Volt umrüsten?

Ja, sofern das Magnetventil mit der Rain Bird TBOSPSOL kompatibel ist. Dazu wird die vorhandene Magnetspule durch die bistabile 9-V-Magnetspule ersetzt und ein geeignetes Batteriesteuergerät verwendet.

Ist die Magnetspule mit dem Rain Bird ESP-9V kompatibel?

Ja. Die TBOSPSOL ist für den Einsatz mit dem batteriebetriebenen Rain Bird ESP-9V Bewässerungssteuergerät geeignet.

Funktioniert die Magnetspule mit dem ESP-BAT-BT?

Ja. Die Rain Bird TBOSPSOL ist mit den ESP-BAT-BT Batteriesteuergeräten kompatibel und ermöglicht die Steuerung geeigneter Magnetventile.

Was bedeutet bistabile Magnetspule?

Eine bistabile Magnetspule benötigt nur kurze elektrische Impulse zum Umschalten des Ventils. Der Schaltzustand bleibt anschließend ohne dauerhaft anliegenden Haltestrom erhalten.

Kann ich die Magnetspule an ein 24-V-Steuergerät anschließen?

Nein. Die TBOSPSOL ist für kompatible 9-V-DC-Batteriesteuergeräte ausgelegt und darf nicht direkt mit einer herkömmlichen 24-V-AC-Steuerung betrieben werden.

Wie lang sind die Anschlusskabel?

Die Magnetspule besitzt zwei Anschlussleitungen mit jeweils ungefähr 60 cm Länge und einem Leitungsquerschnitt von 0,75 mm².
