Rain Bird DBR/Y-6 Kit Kabelverbinder

Rain Bird DBR/Y-6 Kit Kabelverbinder

Das Rain Bird DBR/Y-6 Kit ermöglicht eine wasserdichte Verbindung elektrischer Steuerkabel in automatischen Bewässerungsanlagen. Der Kabelverbinder eignet sich besonders für den Anschluss von Magnetventilen und die Verbindung von Steuerleitungen in unterirdischen Ventilboxen. Durch die Kombination aus Drehverbinder und einer mit wasserabweisendem Fett gefüllten Schutzhülse werden die elektrischen Kontakte zuverlässig vor Feuchtigkeit geschützt.

Das DBR/Y-6 Kit wird auch in Rain Bird Produktunterlagen als Zubehör für Bewässerungsanlagen aufgeführt. Es eignet sich für die Neuinstallation, Erweiterung und Reparatur elektrischer Kabelverbindungen im Garten. Die kompakte Bauweise und die für die direkte Erdverlegung vorgesehene Abdichtung machen den Verbinder zu einer praktischen Lösung für feuchtigkeitsbelastete Installationsbereiche.

Wasserdichte Kabelverbindung für den Erdeinbau

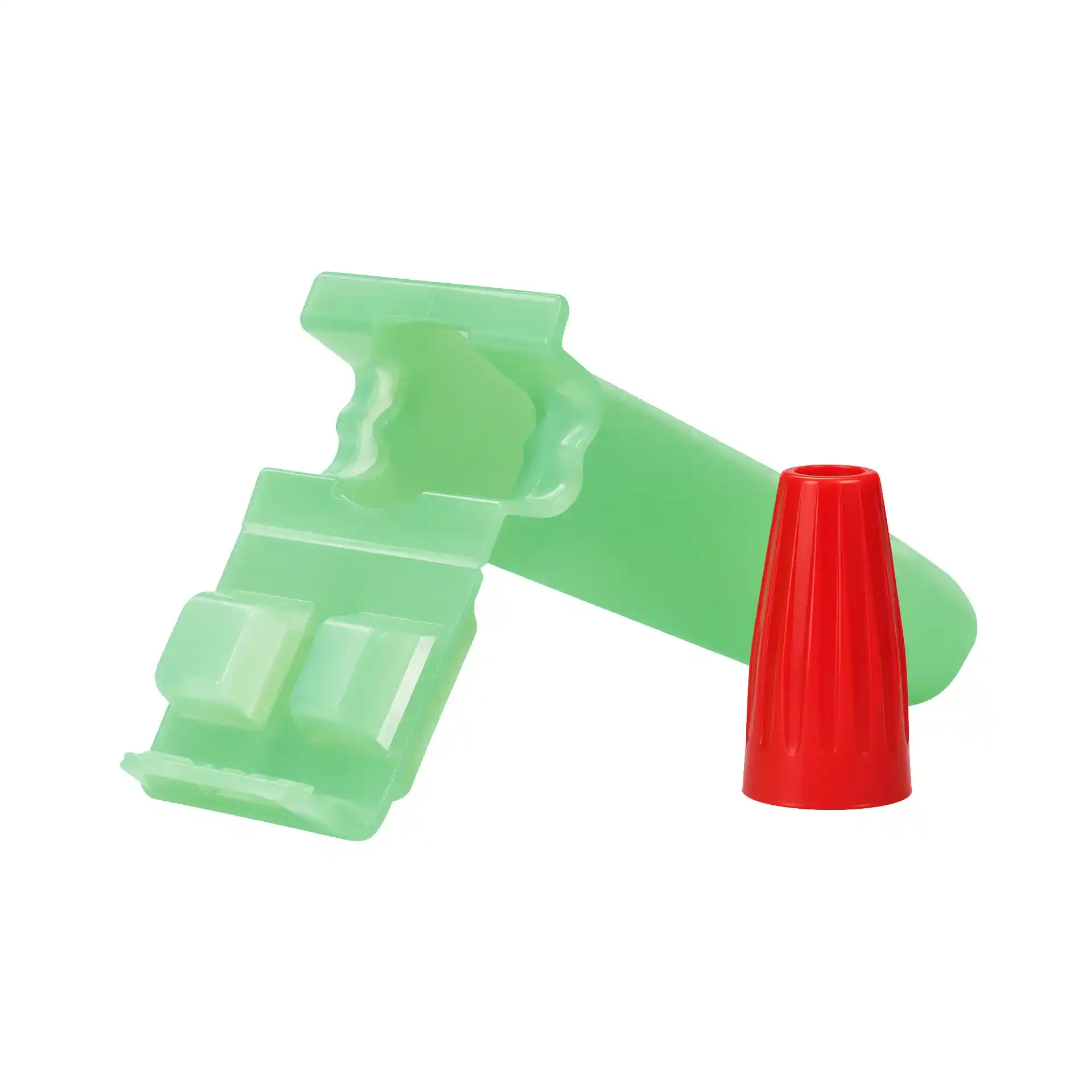

Der DBR/Y-6 Kabelverbinder besteht aus einem Drehverbinder und einer schlagfesten, UV-beständigen Polypropylenhülse. Die Schutzhülse ist bereits mit wasserabweisendem Fett gefüllt. Nach dem Verbinden der Kupferleiter wird der Drehverbinder vollständig in die Hülse eingesetzt. Die Dichtmasse umschließt den Kontaktbereich und schützt ihn vor eindringender Feuchtigkeit.

Durch diese Konstruktion eignet sich das DBR/Y-6 Kit für Kabelverbindungen in unterirdischen Ventilboxen und für die direkte Erdverlegung. Besonders bei automatischen Bewässerungsanlagen ist eine zuverlässige Abdichtung wichtig, da elektrische Anschlüsse regelmäßig Feuchtigkeit und wechselnden Bodenbedingungen ausgesetzt sein können.

Für Magnetventile und Bewässerungssteuergeräte

Das DBR/Y-6 Kit eignet sich für elektrische Verbindungen in Niederspannungsanlagen bis 30 Volt gemäß den Angaben im europäischen Rain Bird Produktkatalog. Typische Anwendungen sind die Verkabelung von 24-V-Magnetventilen, das Verbinden von Steuerkabeln und die Reparatur beschädigter Kabelanschlüsse in einer Bewässerungsanlage.

Der Kabelverbinder kann mit geeigneten massiven und flexiblen Kupferleitern verwendet werden. Laut Rain Bird lassen sich beispielsweise bis zu drei Leiter mit jeweils 4 mm² verbinden. Die tatsächlich zulässige Kombination hängt von der Anzahl und dem Querschnitt der verwendeten Kabel ab. Beachte deshalb die Montagevorgaben und die technischen Anforderungen deiner Bewässerungsanlage.

Einfache Montage mit Drehverbinder

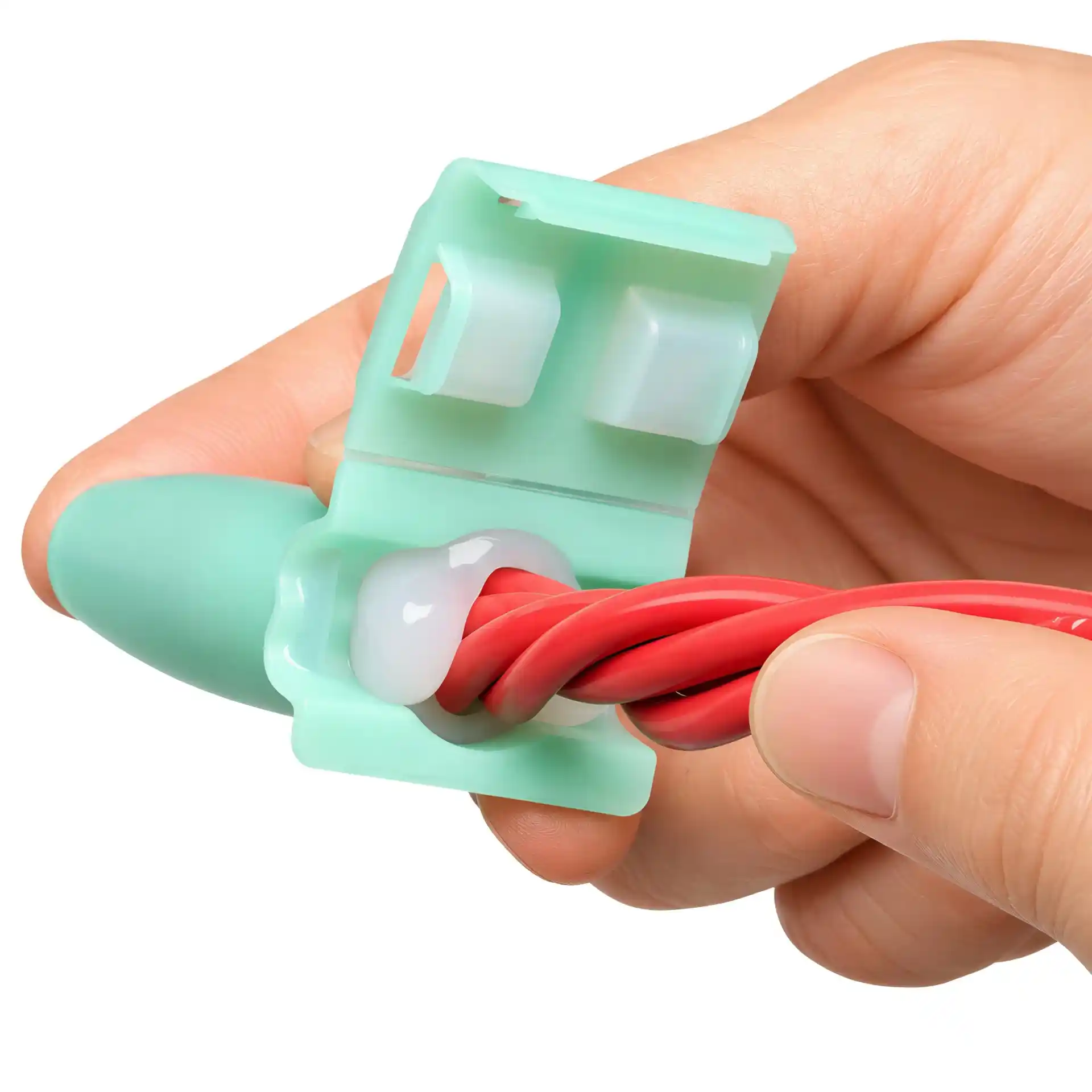

Für die Installation schaltest du zunächst die Stromversorgung des Bewässerungssteuergeräts aus. Anschließend entfernst du die Isolierung an den Kabelenden entsprechend den Montagehinweisen. Die vorbereiteten Kupferleiter werden mit dem beiliegenden Drehverbinder verbunden. Danach setzt du den Verbinder vollständig in die mit Dichtmasse gefüllte Schutzhülse ein.

Achte darauf, dass alle Kabel sicher verbunden sind und die Abdichtung korrekt sitzt. Nach der Montage kannst du die Stromversorgung wieder einschalten und die entsprechende Bewässerungszone testen. Mit dem DBR/Y-6 Kit lassen sich elektrische Anschlüsse bei der Installation oder Wartung deiner Gartenbewässerung zuverlässig gegen Feuchtigkeit schützen.

Kenndaten und Maße

• Produktbezeichnung: DBR/Y-6 Kit
• Originalhersteller: 3M
• Auch in Rain Bird Produktkatalogen aufgeführt
• Produkttyp: Wasserdichter Kabelverbinder
• Verbindungstechnik: Drehverbinder
• Abdichtung: Schutzhülse mit wasserabweisendem Fett
• Gehäusematerial: Schlagfestes, UV-beständiges Polypropylen
• Geeignete Leiter: Massive und flexible Kupferleiter
• Maximale Anwendungsspannung laut Rain Bird: 30 V
• Leiterkombination: Bis zu 3 Leiter mit jeweils 4 mm² laut Rain Bird
• Montage: Kabelenden müssen abisoliert werden
• Geeignet für: Direkte Erdverlegung und unterirdische Ventilboxen
• Typische Anwendung: 24-V-Magnetventile und Bewässerungssteuerkabel
• Lieferumfang: 1 Drehverbinder und 1 mit Dichtmasse gefüllte Schutzhülse

Häufig gestellte Fragen

Ist der DBR/Y-6 Kabelverbinder wasserdicht?

Ja. Das DBR/Y-6 Kit besitzt eine mit wasserabweisendem Fett gefüllte Schutzhülse, die den elektrischen Kontaktbereich vor Feuchtigkeit schützt. Es ist für die direkte Erdverlegung vorgesehen.

Kann ich den DBR/Y-6 für 24-V-Magnetventile verwenden?

Ja. Das DBR/Y-6 Kit eignet sich für elektrische Niederspannungsverbindungen in Bewässerungsanlagen, beispielsweise zum Anschluss von 24-V-Magnetventilen.

Wie viele Kabel kann ich miteinander verbinden?

Der europäische Rain Bird Produktkatalog nennt beispielsweise die Verbindung von bis zu drei Kupferleitern mit jeweils 4 mm². Weitere Kombinationen sind je nach Leiterquerschnitt möglich.

Muss ich die Kabel vorher abisolieren?

Ja. Beim DBR/Y-6 werden die Kupferleiter vor der Montage entsprechend der Herstelleranleitung abisoliert und anschließend mit dem Drehverbinder verbunden.

Kann ich den Kabelverbinder direkt in der Erde verlegen?

Ja. Das DBR/Y-6 Kit ist für die direkte Erdverlegung vorgesehen, sofern es entsprechend der Montageanleitung vollständig und korrekt abgedichtet wird.

Was ist der Unterschied zwischen DBR/Y-6 und DBM Quick Connect?

Der DBR/Y-6 verwendet einen Drehverbinder und eine separate, mit Dichtmasse gefüllte Schutzhülse. Der Rain Bird DBM Quick Connect besitzt dagegen eine selbstschneidende Kontakttechnik, bei der die Kabel normalerweise nicht vorher abisoliert werden müssen.

Ist DBR/Y-6 ein Originalprodukt von Rain Bird?

Das DBR/Y-6 Kit stammt ursprünglich von 3M und wird auch in Rain Bird Produktkatalogen und Installationsanleitungen als geeigneter Kabelverbinder für Bewässerungsanlagen aufgeführt.
