Rain Bird PRS-DIAL Druckregulierung für Magnetventile

Rain Bird PRS-DIAL Druckregulierung für Magnetventile

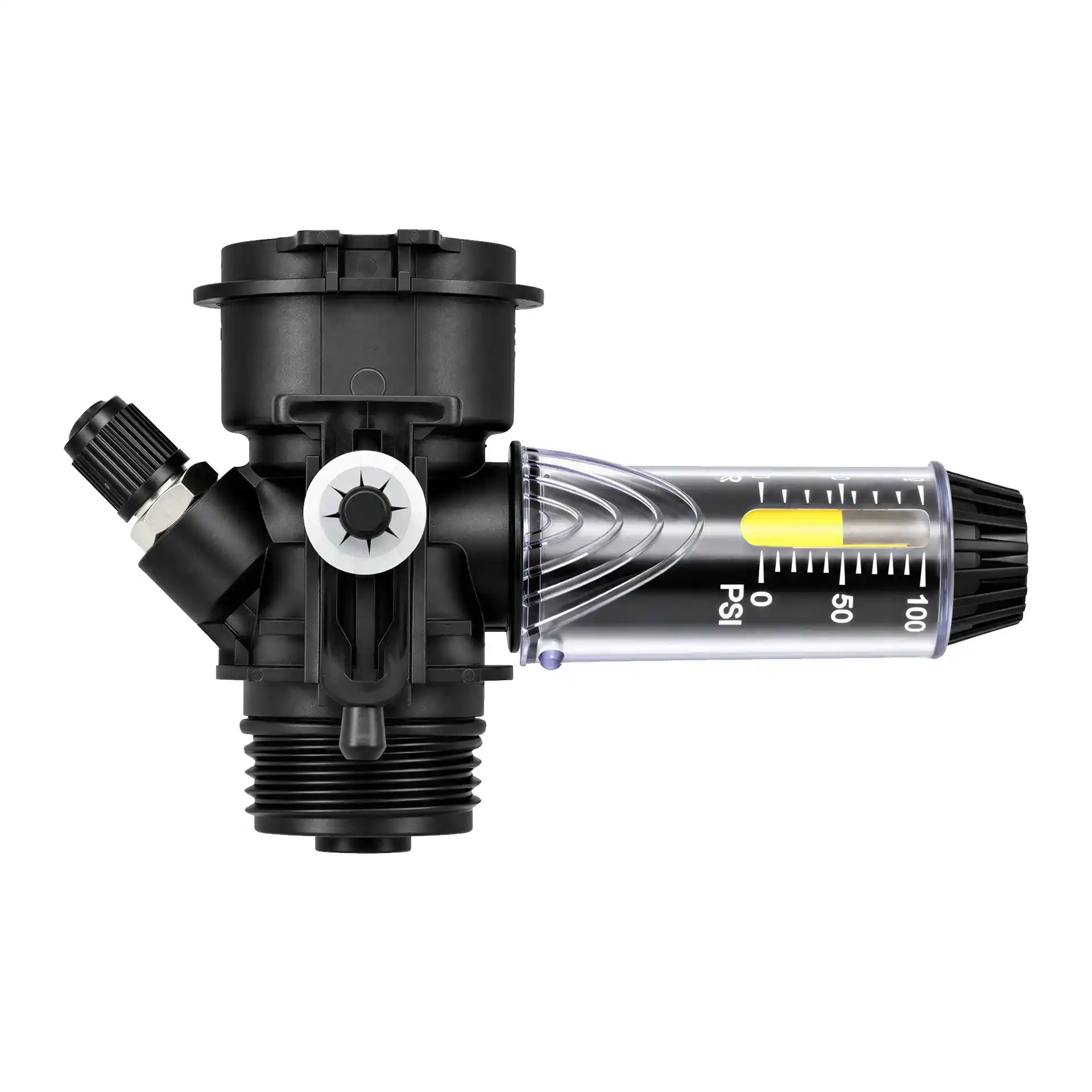

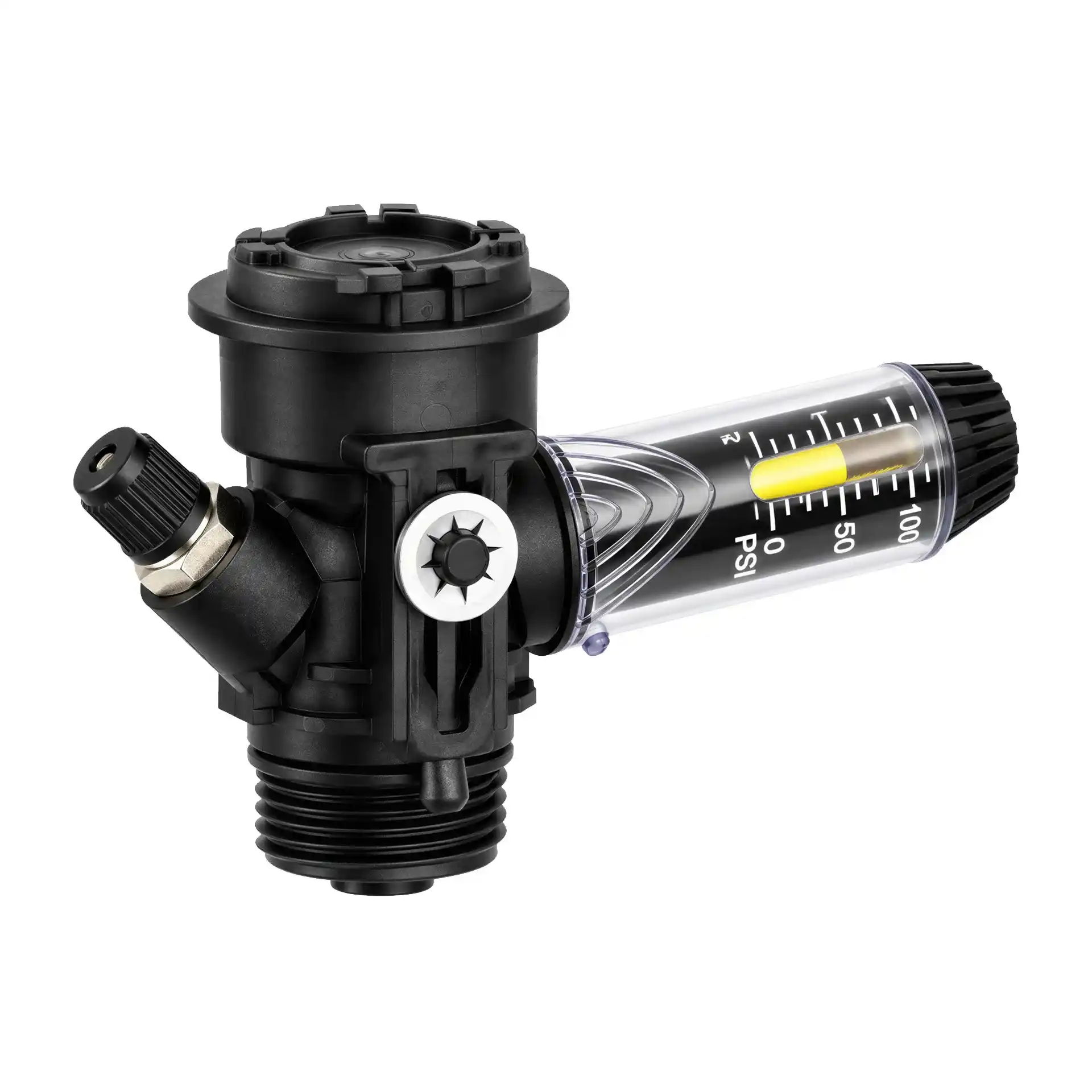

Mit der Rain Bird PRS-DIAL Druckregulierung kannst du den Ausgangsdruck kompatibler Rain Bird Magnetventile gezielt einstellen und innerhalb des vorgesehenen Betriebsbereichs konstant halten. Das Druckregulierungsmodul eignet sich für automatische Bewässerungsanlagen, bei denen ein gleichmäßiger Wasserdruck für Versenkregner, Sprühregner oder andere angeschlossene Bewässerungskomponenten benötigt wird. Die gut sichtbare Einstellskala ermöglicht eine einfache Anpassung an die Anforderungen deiner Bewässerungsanlage.

Der PRS-DIAL wird direkt am Magnetventil montiert und kann auch bei bestehenden kompatiblen Ventilen nachgerüstet werden. Damit lässt sich der Ausgangsdruck einer Bewässerungszone regulieren, ohne einen separaten Druckregler in die Rohrleitung einbauen zu müssen. Besonders bei schwankendem Eingangsdruck kann das Modul helfen, die Bewässerungsleistung gleichmäßiger zu gestalten.

Einstellbarer Ausgangsdruck von 1,04 bis 6,9 bar

Der Rain Bird PRS-DIAL ermöglicht die Regulierung des Ausgangsdrucks in einem Bereich von 1,04 bis 6,9 bar. Die integrierte Druckregulierung gleicht Schwankungen des Eingangsdrucks aus und hält den eingestellten Ausgangsdruck innerhalb der technischen Betriebsgrenzen möglichst konstant. Dadurch können angeschlossene Regner mit einem geeigneten Wasserdruck betrieben werden, was eine gleichmäßige Wasserverteilung unterstützt.

Für eine zuverlässige Funktion muss der Eingangsdruck mindestens 1,04 bar über dem gewünschten Ausgangsdruck liegen. Möchtest du beispielsweise einen Ausgangsdruck von 3 bar einstellen, benötigst du mindestens etwa 4,04 bar Eingangsdruck. Bei Eingangsdruckwerten über 6,9 bar ist eine zusätzliche Druckregulierung vor dem Ventil erforderlich. Auch der zulässige Durchflussbereich des jeweiligen Magnetventils muss eingehalten werden.

Passend für Rain Bird PGA, PEB und weitere Ventilserien

Die Rain Bird PRS-DIAL Druckregulierung ist mit Magnetventilen der Serien PGA, PEB, PESB, PESB-R, EFB-CP und BPES kompatibel. Sie eignet sich damit für verschiedene Bewässerungsanlagen im privaten Garten, auf größeren Grünflächen und im professionellen Garten- und Landschaftsbau. Vor dem Kauf solltest du prüfen, welche Ventilserie in deiner Anlage installiert ist.

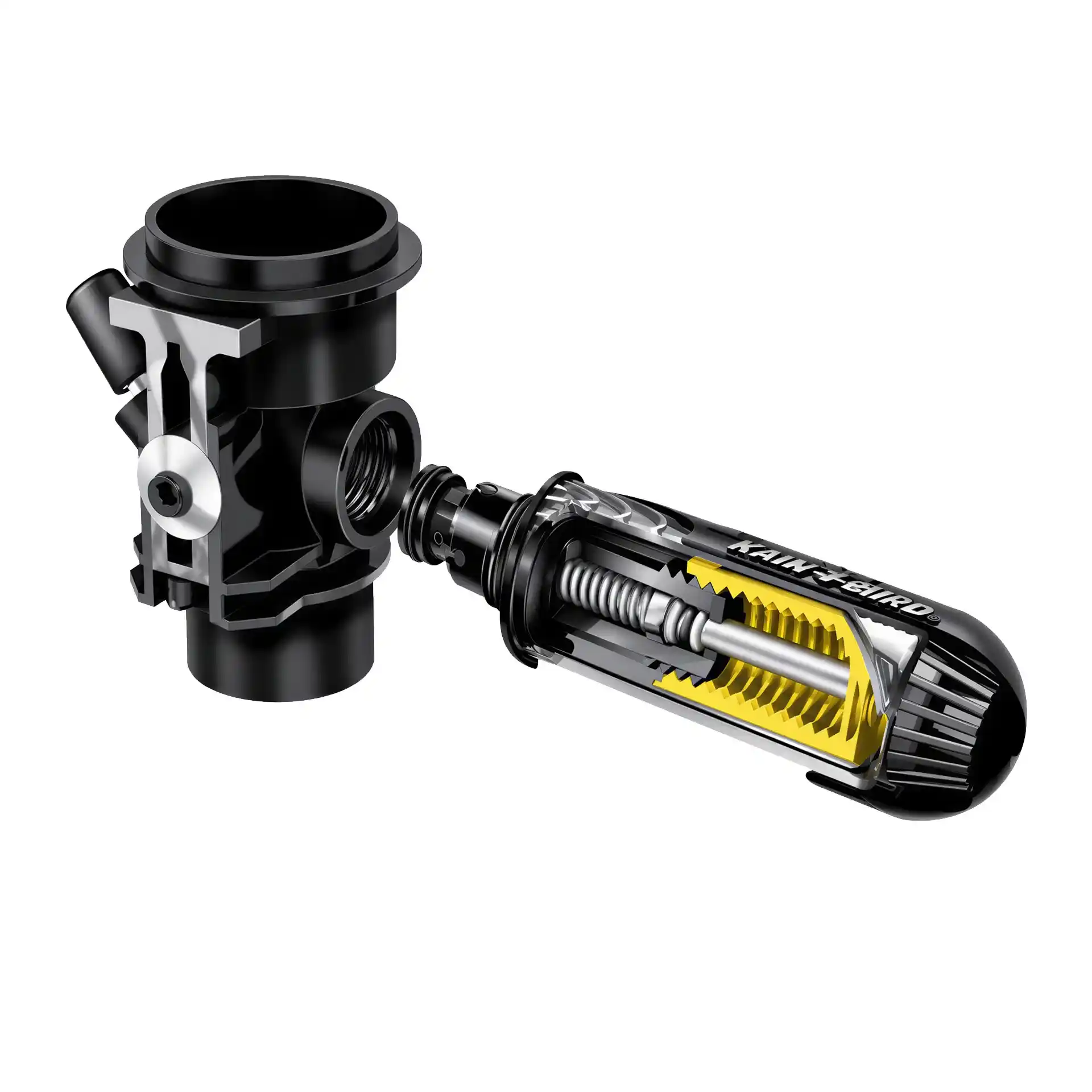

Das Modul besteht aus korrosionsbeständigem, glasfaserverstärktem Nylon und ist für den dauerhaften Einsatz in Bewässerungssystemen ausgelegt. Der wassergeschützte Einstellzylinder verhindert das Beschlagen und Festsetzen der Einstellmechanik. Eine Schutzabdeckung erschwert unbeabsichtigte Änderungen. Über den vorhandenen Schrader-Anschluss lässt sich ein separat erhältliches Druckmessgerät anschließen.

Einfache Nachrüstung und präzise Einstellung

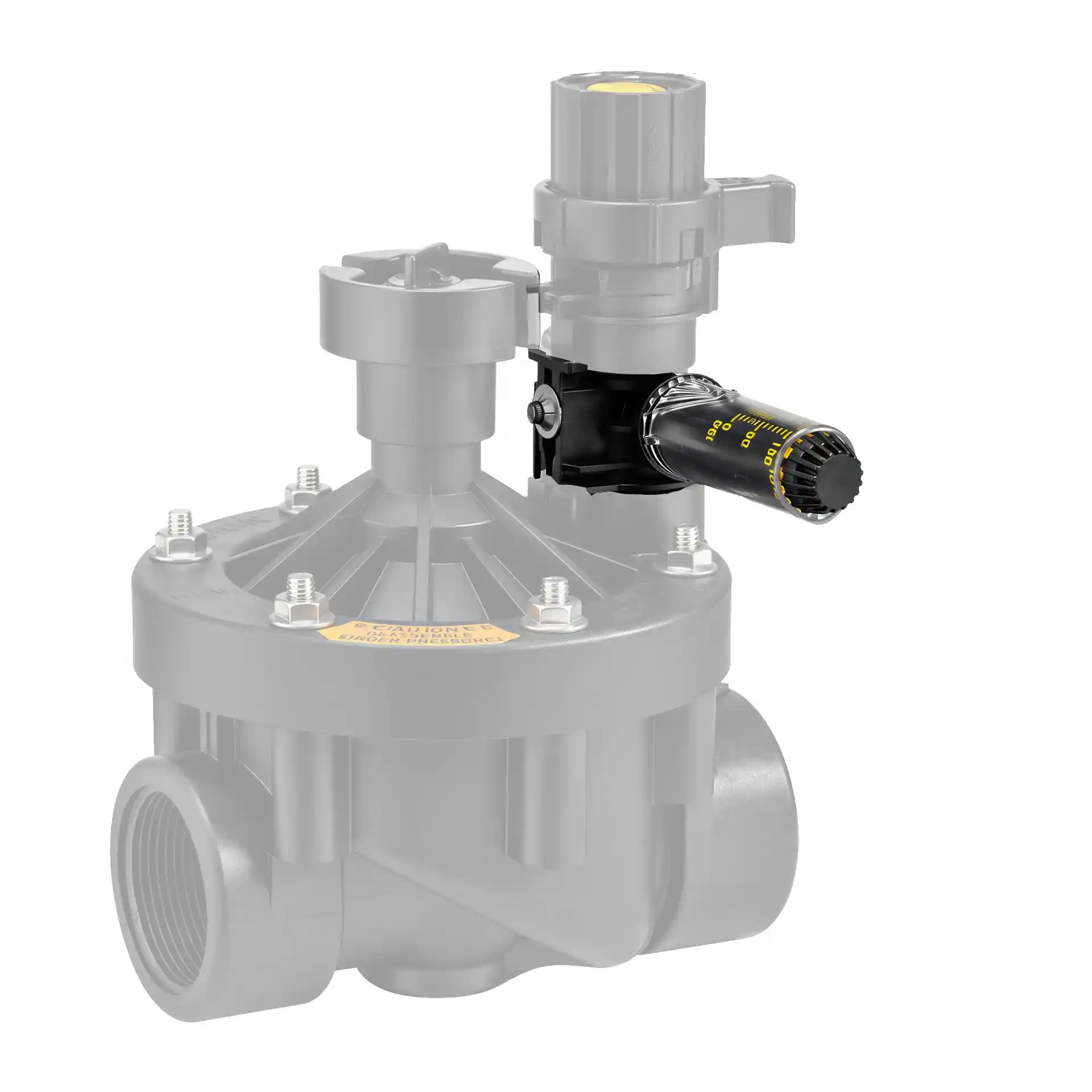

Die Montage des Rain Bird PRS-DIAL erfolgt direkt am kompatiblen Magnetventil unterhalb der Magnetspule und des Adapters. Dadurch ist eine Nachrüstung ohne zusätzlichen Druckregler in der Hauptleitung möglich. Vor der Installation musst du die Wasserzufuhr abschalten, die Leitung drucklos machen und die Montagehinweise des Ventilherstellers beachten.

Nach der Installation kannst du den gewünschten Ausgangsdruck über die sichtbare Einstellskala einstellen. Für eine genaue Kontrolle empfiehlt sich die Messung des tatsächlichen Drucks mit einem geeigneten Manometer am vorgesehenen Anschluss. Das Druckregulierungsmodul kann Druckspitzen reduzieren und damit helfen, die Belastung der angeschlossenen Bewässerungskomponenten zu verringern.

Kenndaten und Maße

• Hersteller: Rain Bird
• Modell: PRS-DIAL / PRS-D
• Produkttyp: Nachrüstbares Druckregulierungsmodul
• Einstellbarer Ausgangsdruck: 1,04 bis 6,9 bar
• Maximaler Eingangsdruck für genaue Regelung: 6,9 bar
• Erforderliche Druckdifferenz: Mindestens 1,04 bar zwischen Eingang und Ausgang
• Maximale Betriebstemperatur: 66 °C
• Material: Korrosionsbeständiges, glasfaserverstärktes Nylon
• Druckeinstellung: Sichtbare Einstellskala
• Manometeranschluss: Schrader-Ventil
• Montageposition: Unterhalb der Magnetspule und des Adapters
• Kompatible Ventilserien: Rain Bird PGA, PEB, PESB, PESB-R, EFB-CP und BPES
• Funktion: Regulierung des Ausgangsdrucks am Magnetventil
• Lieferumfang: Druckregulierungsmodul ohne Magnetventil und ohne Manometer

Häufig gestellte Fragen

Für welche Rain Bird Magnetventile ist der PRS-DIAL geeignet?

Der Rain Bird PRS-DIAL ist mit Magnetventilen der Serien PGA, PEB, PESB, PESB-R, EFB-CP und BPES kompatibel. Für andere Ventilserien solltest du die Kompatibilität vor dem Kauf prüfen.

Welchen Druck kann ich mit dem PRS-DIAL einstellen?

Der Ausgangsdruck lässt sich zwischen 1,04 und 6,9 bar einstellen. Voraussetzung ist ein ausreichend hoher Eingangsdruck und ein Durchfluss innerhalb des zulässigen Bereichs.

Wie hoch muss der Eingangsdruck sein?

Der Eingangsdruck muss mindestens 1,04 bar höher sein als der gewünschte Ausgangsdruck. Für eine Einstellung von 3 bar benötigst du deshalb mindestens etwa 4,04 bar am Eingang.

Kann ich den PRS-DIAL nachträglich montieren?

Ja. Das Modul ist für die Nachrüstung kompatibler Rain Bird Magnetventile vorgesehen und wird unterhalb der Magnetspule und des Adapters montiert.

Ist der PRS-DIAL mit Rain Bird HV und DV Magnetventilen kompatibel?

Rain Bird führt die Serien HV und DV nicht in der offiziellen Kompatibilitätsliste auf. Für diese Ventile solltest du deshalb eine andere geeignete Lösung zur Druckregulierung wählen.

Ist ein Manometer im Lieferumfang enthalten?

Nein. Das Druckregulierungsmodul besitzt einen Schrader-Anschluss für ein geeignetes Druckmessgerät. Das Manometer ist separat erhältlich.

Kann der PRS-DIAL den Wasserdruck erhöhen?

Nein. Das Modul kann den vorhandenen Wasserdruck regulieren und reduzieren, aber nicht erhöhen. Für die Funktion ist ein ausreichend hoher Eingangsdruck erforderlich.
