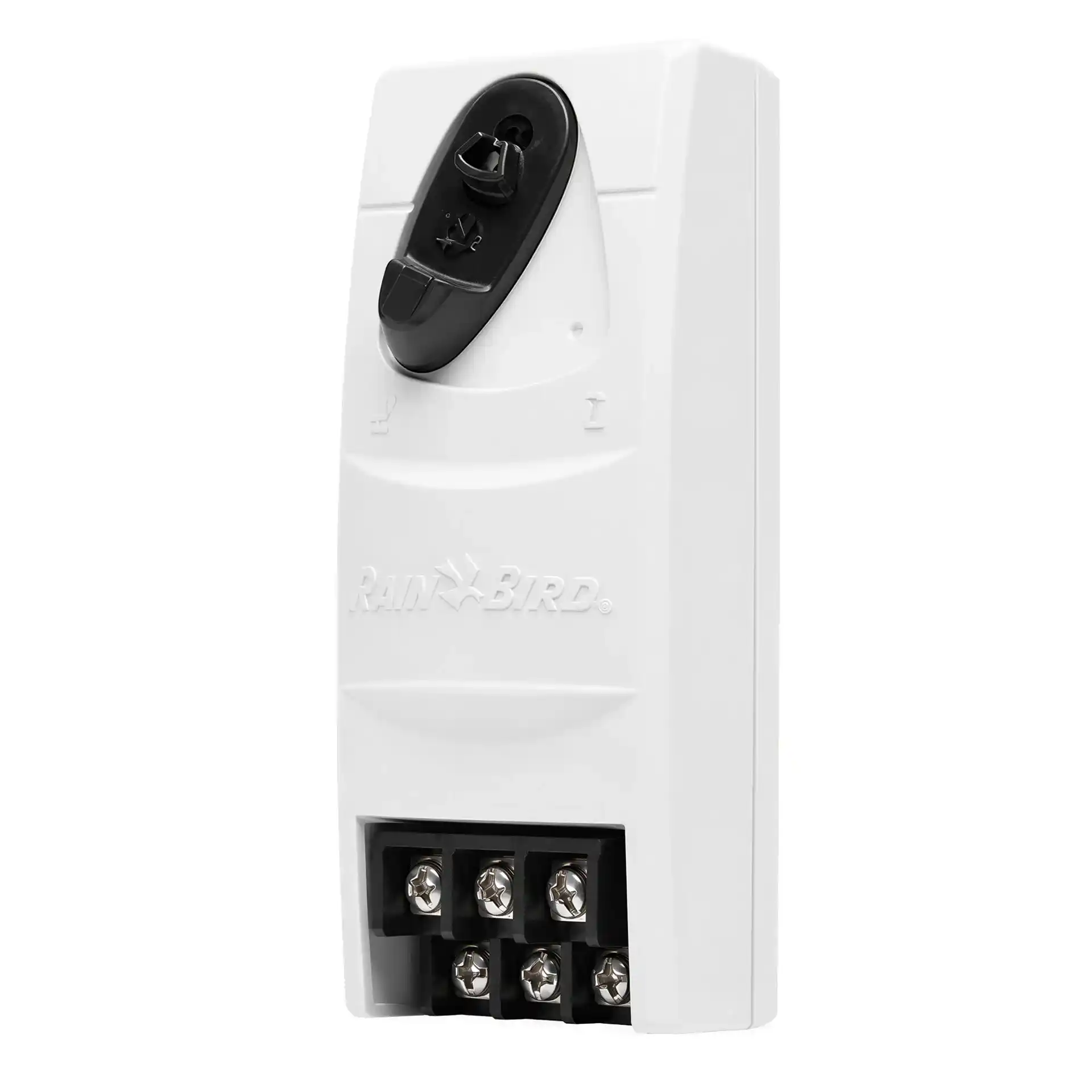

Rain Bird ESP-SM6 Erweiterungsmodul 6 Stationen für ESP-ME3-230V Steuergerät

Sechs zusätzliche Bewässerungszonen

Mit dem Rain Bird ESP-SM6 Erweiterungsmodul kannst du dein ESP-ME3 Bewässerungssteuergerät um sechs zusätzliche Stationen erweitern. Das Modul wird direkt in einen freien Steckplatz des Steuergeräts eingesetzt und ermöglicht dir, eine bestehende Bewässerungsanlage flexibel um weitere Bewässerungskreise zu ergänzen.

Jede zusätzliche Station kann einen eigenen Bewässerungskreis steuern. So lassen sich beispielsweise weitere Rasenflächen, Beete, Hecken oder Tropfbewässerungen unabhängig voneinander in die automatische Gartenbewässerung integrieren.

Ideal für größere Bewässerungsanlagen

Das Rain Bird ESP-ME3 besitzt in der Grundausstattung vier Stationen und kann mit passenden Erweiterungsmodulen auf insgesamt bis zu 22 Stationen ausgebaut werden. Mit sechs zusätzlichen Anschlüssen eignet sich das ESP-SM6 besonders gut, wenn du mehrere neue Bewässerungszonen auf einmal hinzufügen möchtest.

Die modulare Bauweise hat den Vorteil, dass du deine Bewässerungsanlage nicht von Anfang an vollständig ausbauen musst. Zusätzliche Bereiche können später ergänzt werden, ohne dafür das vorhandene ESP-ME3 Steuergerät auszutauschen.

Direkt in das ESP-ME3 einstecken

Das ESP-SM6 wird direkt in einen freien Modulsteckplatz rechts neben dem Basismodul des ESP-ME3 eingesetzt. Das Modul wird zwischen den vorgesehenen Führungsschienen eingeschoben und anschließend mit dem integrierten Sicherungshebel verriegelt.

Eine separate Stromversorgung ist nicht erforderlich. Nach dem Einsetzen erkennt das Steuergerät die zusätzlichen Stationen automatisch. Rain Bird gibt an, dass es ungefähr 30 Sekunden dauern kann, bis neu installierte Stationen zur Konfiguration bereitstehen.

Hot-Swap-fähiges Erweiterungsmodul

Rain Bird bezeichnet das ESP-SM6 als Hot-Swap-fähig. Das Modul kann technisch mit oder ohne angeschlossene Netzversorgung eingesetzt beziehungsweise entfernt werden.

Bei Arbeiten an der Ventilverkabelung oder anderen elektrischen Anschlüssen solltest du dennoch immer die Sicherheits- und Installationshinweise von Rain Bird beachten und die Stromversorgung entsprechend den Vorgaben abschalten.

Für zusätzliche 24-V-AC-Magnetventile

Nach dem Einbau stehen sechs zusätzliche Stationsausgänge zur Verfügung. Über jede Station kann ein weiterer Bewässerungskreis mit einem geeigneten 24-V-AC-Magnetventil gesteuert werden.

Das Erweiterungsmodul verändert dabei nicht die grundsätzliche Funktionsweise des ESP-ME3. Die Ventile werden wie gewohnt mit den Stationsausgängen verbunden, während die gemeinsame Leitung über den COM-Anschluss des Steuergeräts geführt wird.

ESP-SM6 und ESP-SM3 kombinieren

Für das ESP-ME3 stehen Erweiterungsmodule mit drei und sechs zusätzlichen Stationen zur Verfügung. Dadurch kannst du ESP-SM6 und ESP-SM3 entsprechend der gewünschten Anzahl an Bewässerungszonen miteinander kombinieren.

Rain Bird empfiehlt für eine optimale Stationsnummerierung, zunächst alle benötigten ESP-SM6 Module einzusetzen und ein eventuell verwendetes ESP-SM3 Modul anschließend zu installieren.

Kenndaten und technische Daten

• Hersteller: Rain Bird
• Modell: ESP-SM6 / ESPSM6
• Hersteller-Artikelnr.: F38260
• Produkttyp: Stations-Erweiterungsmodul
• Zusätzliche Stationen: 6
• Passend für Rain Bird ESP-ME3
• Passend für Rain Bird ESP-Me
• Direkte Montage im Steuergerät
• Keine separate Stromversorgung erforderlich
• Hot-Swap-fähig
• Automatische Erkennung der zusätzlichen Stationen
• Für zusätzliche 24-V-AC-Bewässerungsstationen
• ESP-ME3 Gesamtkapazität: bis zu 22 Stationen
• Mit ESP-SM3 Erweiterungsmodul kombinierbar

Häufig gestellte Fragen zum ESP-SM6

Wie viele Stationen fügt das ESP-SM6 hinzu?

Das Rain Bird ESP-SM6 erweitert das Steuergerät um sechs zusätzliche Bewässerungsstationen.

Ist das ESP-SM6 für das ESP-ME3-230V geeignet?

Ja. Rain Bird führt das ESP-SM6 ausdrücklich als kompatibles Erweiterungsmodul für die ESP-ME3 Serie. Es kann somit auch mit der europäischen 230-V-Ausführung verwendet werden.

Wie viele Zonen kann das ESP-ME3 maximal steuern?

Das ESP-ME3 verfügt in der Grundausstattung über vier Stationen und kann mit ESP-SM3 und ESP-SM6 Erweiterungsmodulen auf insgesamt bis zu 22 Stationen ausgebaut werden.

Braucht das ESP-SM6 einen eigenen Stromanschluss?

Nein. Das Modul wird direkt in das Steuergerät eingesetzt und benötigt keine separate Stromversorgung.

Kann ich mehrere ESP-SM6 Module einsetzen?

Ja. Mehrere Erweiterungsmodule können entsprechend der verfügbaren Modulsteckplätze und der maximalen Kapazität von 22 Stationen verwendet werden.

Kann ich ESP-SM3 und ESP-SM6 miteinander kombinieren?

Ja. Beide Modulgrößen können beim ESP-ME3 eingesetzt werden. Rain Bird empfiehlt, zunächst die 6-Stationen-Module und anschließend ein eventuell benötigtes 3-Stationen-Modul einzusetzen.

Wie schnell erkennt das ESP-ME3 das neue Modul?

Nach dem Einsetzen eines neuen Stationsmoduls dauert es laut Rain Bird ungefähr 30 Sekunden, bis die zusätzlichen Stationen zur Konfiguration verfügbar sind.

Ist das ESP-SM6 mit alten ESP-Modular Steuergeräten kompatibel?

Nein. Das ESP-SM6 ist nicht rückwärtskompatibel mit älteren ESP-Modular Steuergeräten. Es ist für die kompatiblen modularen ESP-Me beziehungsweise ESP-ME3 Steuergeräte vorgesehen.
