Rain Bird FG100 Durchflusssensor für ESP-ME3-230V Steuergerät

Durchflussüberwachung für das ESP-ME3

Mit dem Rain Bird FG100 Durchflusssensor kannst du den tatsächlichen Wasserfluss deiner Bewässerungsanlage überwachen. In Verbindung mit dem Rain Bird ESP-ME3 Steuergerät erkennt das System ungewöhnlich hohe oder niedrige Durchflussmengen und kann dadurch frühzeitig auf Probleme in der Bewässerungsanlage reagieren.

Ein ungewöhnlich hoher Durchfluss kann beispielsweise auf einen Rohrbruch, eine beschädigte Leitung oder einen defekten Regner hinweisen. Ein zu niedriger Durchfluss kann dagegen durch eine Blockierung, ein geschlossenes Ventil oder andere Störungen verursacht werden. Der FG100 hilft dir dabei, solche Abweichungen automatisch zu erkennen.

Flo-Watch überwacht deine Bewässerung

Das ESP-ME3 nutzt mit dem FG100 die Rain Bird Flo-Watch Funktion. Dabei lernt das Steuergerät zunächst den normalen Wasserdurchfluss der einzelnen Bewässerungsstationen. Dazu werden die Stationen während der Einrichtung nacheinander betrieben und die jeweiligen Durchflusswerte gespeichert.

Während der späteren Bewässerung werden die aktuellen Werte mit den erlernten Durchflussmengen verglichen. Erkennt das Steuergerät eine deutliche Abweichung, kann es einen Alarm auslösen und die automatische Bewässerung der betroffenen Station unterbrechen. Dadurch können Wasserverluste und mögliche Schäden frühzeitig begrenzt werden.

Direkt mit dem ESP-ME3 verbinden

Der FG100 wird über eine zweiadrige Leitung mit dem Sensoreingang des ESP-ME3 verbunden. Für die grundlegende Durchflussüberwachung ist kein WLAN erforderlich. Das ESP-ME3 kann den Sensor direkt auswerten und die Durchflusswerte der einzelnen Stationen erlernen.

Rain Bird ermöglicht eine Leitungslänge von bis zu 152,4 Metern mit geeignetem Bewässerungskabel. Bei Installationen mit möglichen elektrischen Störungen kann ein abgeschirmtes Kabel erforderlich beziehungsweise empfehlenswert sein.

Fernüberwachung mit LNK2 und App

Möchtest du den Zustand deiner Bewässerungsanlage auch über Smartphone überwachen, kannst du das ESP-ME3 zusätzlich mit dem separat erhältlichen Rain Bird LNK2 WiFi Modul ausstatten. Dadurch wird das Steuergerät mit deinem WLAN verbunden und zusätzliche Durchflussfunktionen können über die Rain Bird App genutzt werden.

Die App ist für iOS und Android verfügbar und ermöglicht bei entsprechender Konfiguration auch den Fernzugriff über das Internet. Das LNK2 Modul gehört nicht zum Lieferumfang des FG100 und ist für die grundlegende lokale Durchflussüberwachung durch das ESP-ME3 nicht erforderlich.

1 Zoll BSP für Bewässerungsleitungen

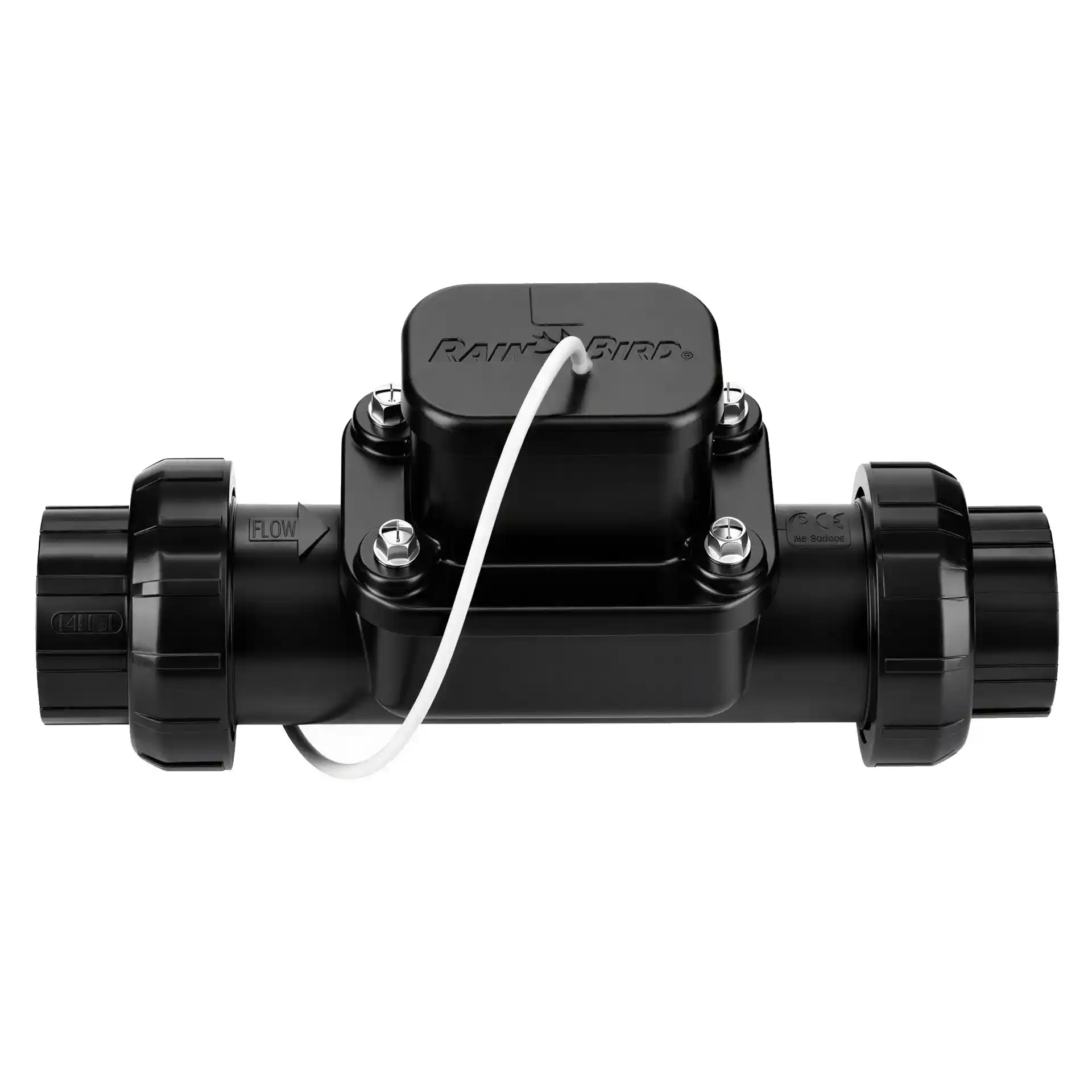

Die europäische FG100 Ausführung A83928 besitzt einen 1 Zoll beziehungsweise 25,4 mm BSP-Anschluss. Der Sensor arbeitet mit einem Schaufelrad und einer Keramikwelle und wird in die Hauptleitung der Bewässerungsanlage eingebaut.

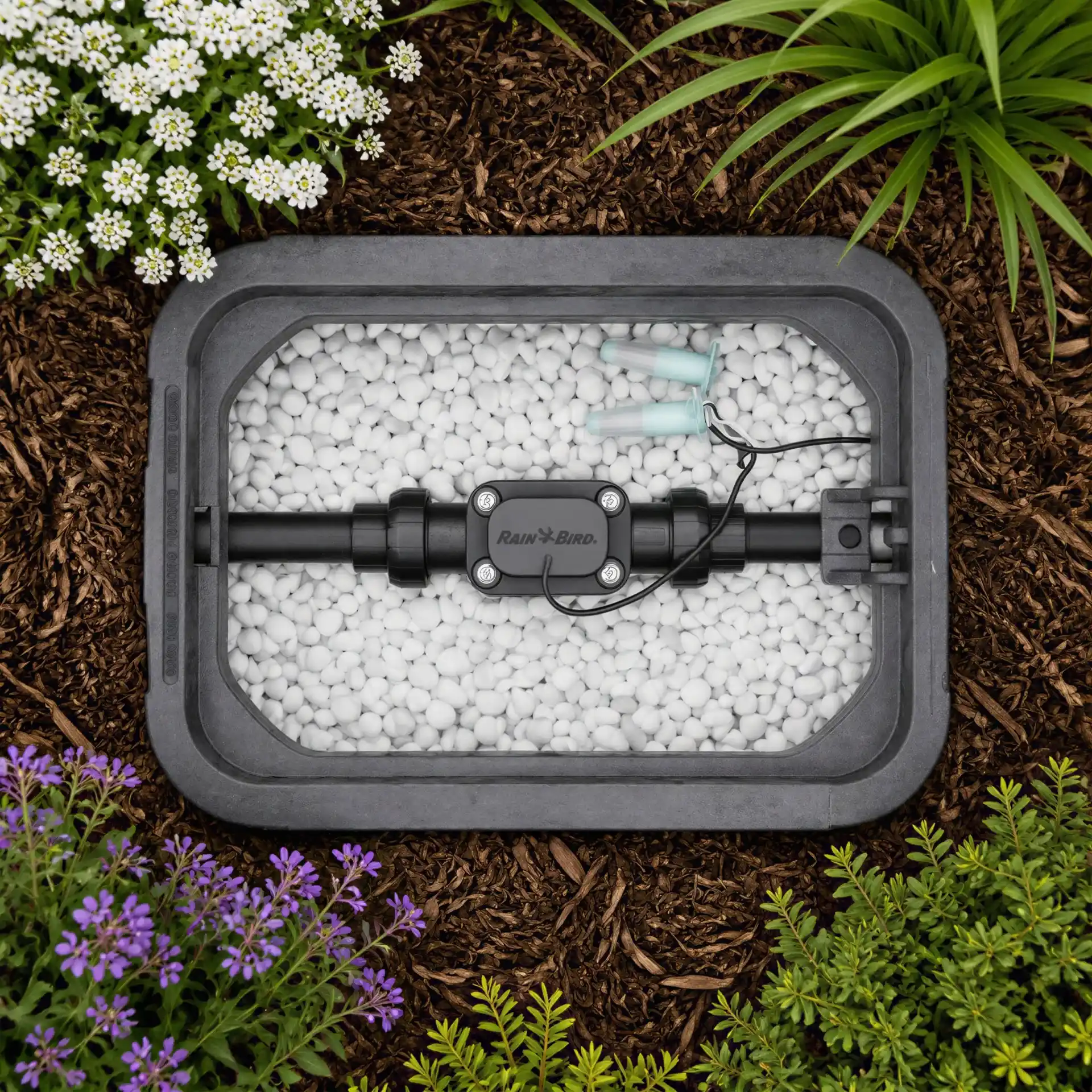

Ein praktischer Vorteil des FG100 ist, dass Rain Bird keine vorgeschriebene gerade Rohrstrecke vor dem Sensor verlangt. Dadurch kann der Sensor beispielsweise unmittelbar nach einem Hauptventil installiert werden. Das erleichtert die Montage insbesondere bei begrenztem Platz in einer Ventilbox.

Für die Überwinterung geeignet

Der FG100 ist für den dauerhaften Einsatz in Bewässerungsanlagen konstruiert und kann im Boden installiert bleiben. Rain Bird hat den Sensor so ausgelegt, dass die Bewässerungsanlage zur Überwinterung mit Druckluft ausgeblasen werden kann, ohne den Durchflusssensor jedes Jahr ausbauen zu müssen.

Damit eignet sich der FG100 sowohl für private automatische Gartenbewässerungen als auch für kleinere gewerbliche Anlagen, bei denen eine zuverlässige Überwachung des Wasserflusses gewünscht ist.

Kenndaten und technische Daten

• Hersteller: Rain Bird
• Modell: FG100
• Ausführung Europa: A83928
• Produkttyp: kabelgebundener Durchflusssensor
• Passend für Rain Bird ESP-ME3
• Anschluss A83928: 1" / 25,4 mm BSP
• Sensortechnik: Schaufelrad mit Keramikwelle
• Mindestdurchfluss: 11,35 l/min
• Empfohlener maximaler Durchfluss: 94,63 l/min
• Maximaler Durchfluss: 132,49 l/min
• Maximale Leitungslänge mit Standard-Bewässerungskabel: 152,4 m
• Gehäuse: Kunststoff
• Länge: ca. 235 mm
• Höhe: ca. 84 mm
• Breite: ca. 65 mm
• Flo-Watch Funktion mit ESP-ME3
• Für die Überwinterung durch Ausblasen geeignet
• Keine gerade Rohrstrecke vor dem Sensor erforderlich
• App-Fernüberwachung mit separat erhältlichem LNK2 WiFi Modul

Häufig gestellte Fragen zum FG100

Ist der FG100 mit dem ESP-ME3-230V kompatibel?

Ja. Der FG100 ist von Rain Bird ausdrücklich für die Durchflussüberwachung mit dem ESP-ME3 vorgesehen und kann somit auch mit der europäischen 230-V-Ausführung verwendet werden.

Was erkennt der FG100?

Der Sensor misst den Wasserdurchfluss der Bewässerungsanlage. Das ESP-ME3 kann die normalen Durchflusswerte der einzelnen Stationen erlernen und später ungewöhnlich hohe oder niedrige Werte erkennen.

Kann ein Rohrbruch erkannt werden?

Ein deutlich erhöhter Wasserfluss kann auf einen Rohrbruch, eine beschädigte Leitung oder einen defekten Regner hinweisen. Das ESP-ME3 kann auf eine entsprechende Abweichung reagieren und einen Durchflussalarm auslösen.

Brauche ich das LNK2 WiFi Modul für den FG100?

Nein. Für die grundlegende Durchflussüberwachung am ESP-ME3 ist kein LNK2 erforderlich. Das LNK2 erweitert das System um WLAN, Fernzugriff und zusätzliche Funktionen über die Rain Bird App.

Welche App wird verwendet?

Bei einem ESP-ME3 mit LNK2 WiFi Modul können die unterstützten Durchflussfunktionen über die Rain Bird App auf einem kompatiblen iOS- oder Android-Gerät genutzt werden.

Welche Anschlussgröße hat der FG100?

Die europäische Ausführung A83928 besitzt einen 1 Zoll beziehungsweise 25,4 mm BSP-Anschluss.

Muss vor dem Sensor eine gerade Rohrstrecke eingeplant werden?

Nein. Rain Bird schreibt beim FG100 keine gerade Rohrstrecke vor dem Sensor vor. Dadurch ist eine platzsparende Installation beispielsweise direkt nach einem Hauptventil möglich.

Muss der FG100 im Winter ausgebaut werden?

Nein. Der Sensor ist für die Überwinterung ausgelegt und kann beim fachgerechten Ausblasen der Bewässerungsanlage eingebaut bleiben.
