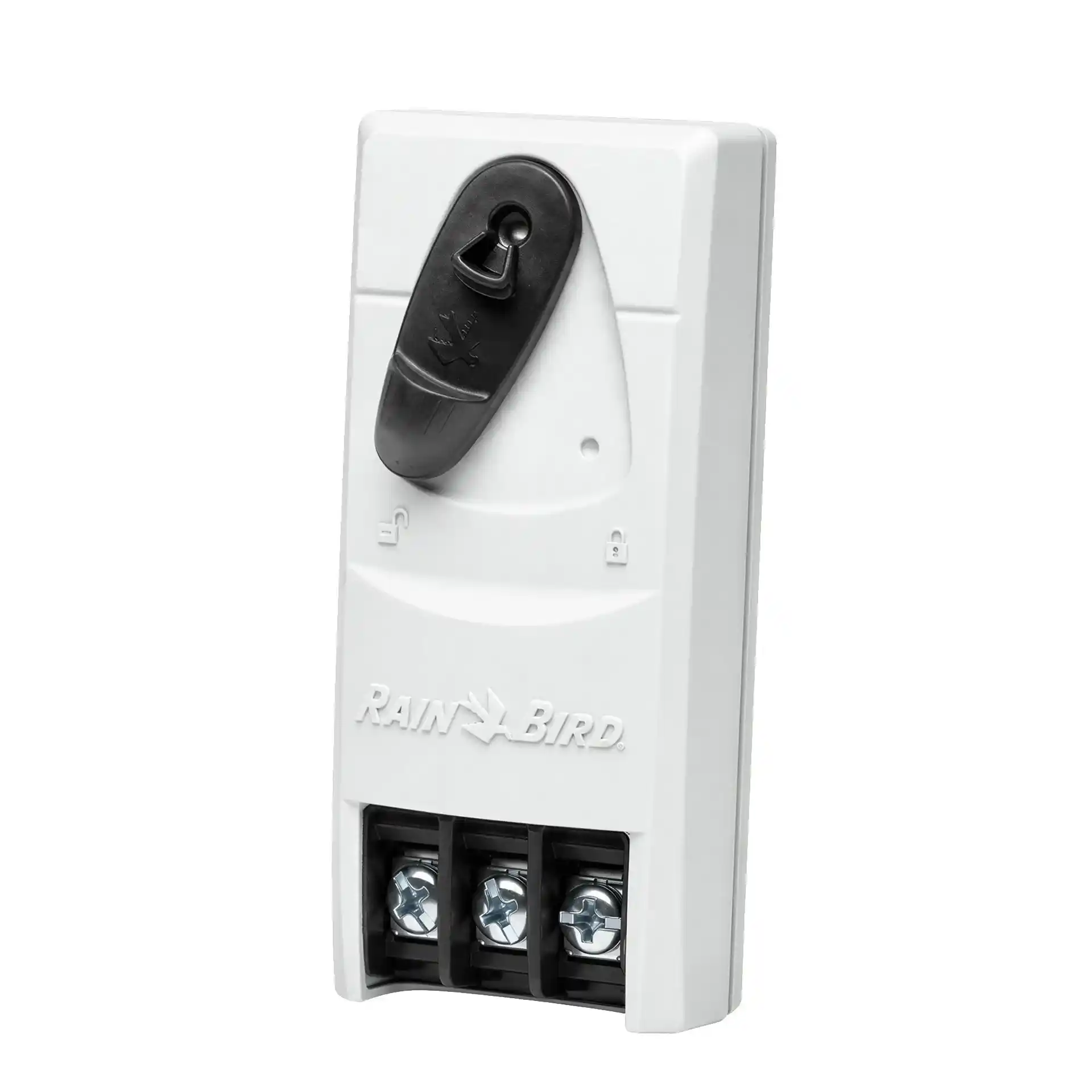

Rain Bird ESP-SM3 Erweiterungsmodul 3 Stationen für ESP-ME3-230V Steuergerät

Drei zusätzliche Bewässerungszonen

Mit dem Rain Bird ESP-SM3 Erweiterungsmodul kannst du dein modulares ESP-ME3 Bewässerungssteuergerät um drei zusätzliche Stationen erweitern. Das Modul wird direkt in einen freien Steckplatz des Steuergeräts eingesetzt und erweitert die vorhandene Anlage, ohne dass ein neues Steuergerät erforderlich ist.

Jede zusätzliche Station ermöglicht die Steuerung eines weiteren Bewässerungskreises. So kannst du beispielsweise zusätzliche Rasenflächen, Beete, Hecken oder Tropfbewässerungen unabhängig voneinander steuern.

Ideal für die Erweiterung des ESP-ME3

Das ESP-ME3 besitzt bereits vier Stationen in der Grundausstattung und ist modular auf bis zu 22 Stationen erweiterbar. Das ESP-SM3 stellt dafür drei weitere Stationsanschlüsse zur Verfügung.

Dadurch kannst du deine Bewässerungsanlage zunächst kleiner planen und später unkompliziert erweitern. Besonders bei wachsenden Gärten oder einer nachträglich ergänzten Tropf- oder Rasenbewässerung ist das eine flexible Lösung.

Einfache Montage im Steuergerät

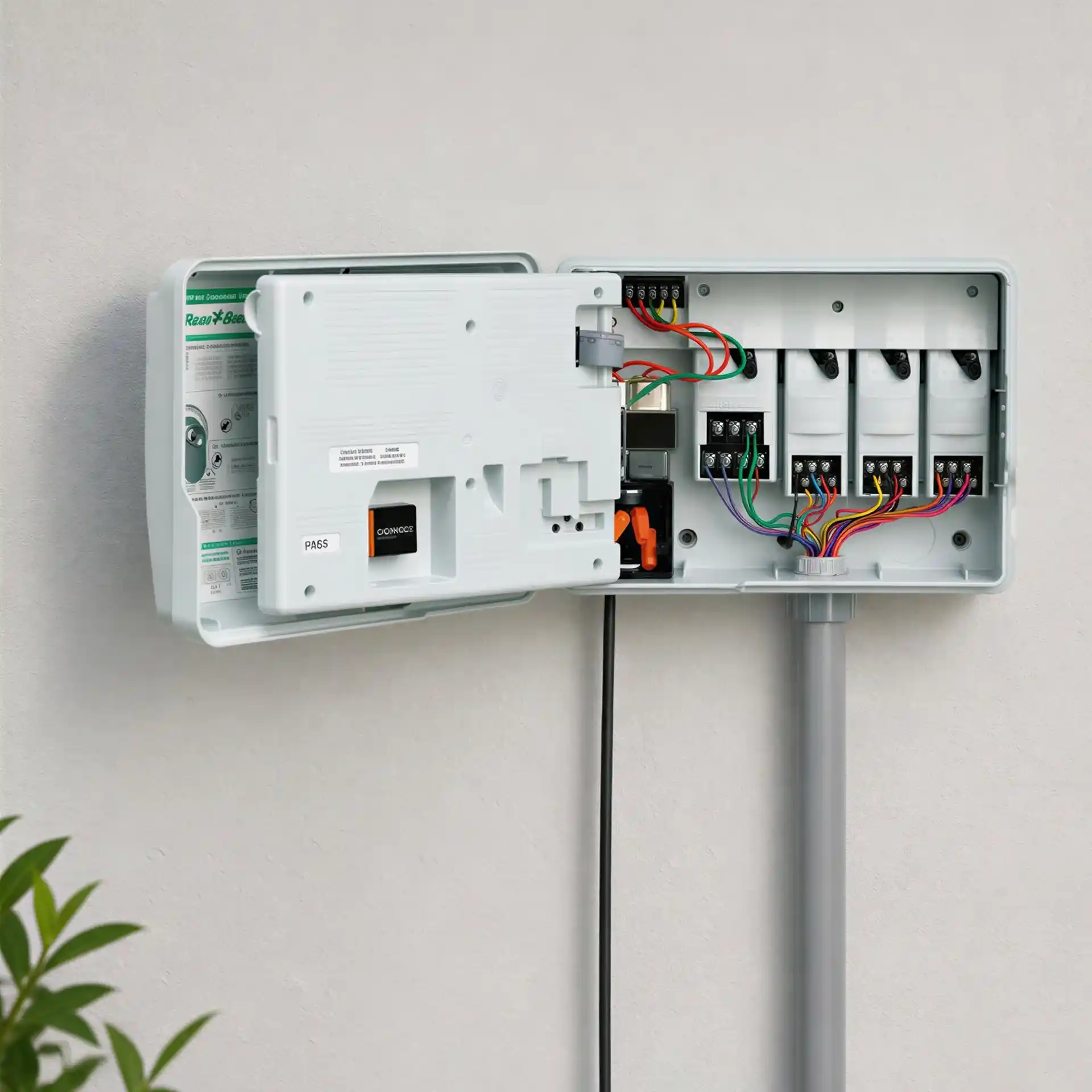

Das ESP-SM3 wird direkt in einen freien Modulsteckplatz des ESP-ME3 eingesetzt. Nach dem Einsetzen wird das Modul über den integrierten Sicherungshebel verriegelt. Eine zusätzliche Stromversorgung für das Erweiterungsmodul ist nicht erforderlich.

Rain Bird bezeichnet das ESP-SM3 als Hot-Swap-fähig. Das Modul kann somit grundsätzlich auch bei angeschlossener Stromversorgung eingesetzt oder entfernt werden. Für Arbeiten am Steuergerät und an der Verkabelung solltest du dennoch die entsprechenden Sicherheits- und Installationshinweise von Rain Bird beachten.

Drei Anschlüsse für 24-V-Magnetventile

Nach der Installation stehen drei zusätzliche Stationsanschlüsse zur Verfügung. An jedem Stationsausgang kann ein weiterer Bewässerungskreis mit einem geeigneten 24-V-AC-Magnetventil angesteuert werden.

Die gemeinsame Leitung der Magnetventile wird weiterhin über den COM-Anschluss des Steuergeräts geführt. Das ESP-SM3 erweitert somit die Anzahl der steuerbaren Stationen, ohne die grundlegende Verkabelung und Bedienung des ESP-ME3 zu verändern.

ESP-SM3 und ESP-SM6 kombinieren

Für das ESP-ME3 bietet Rain Bird neben dem ESP-SM3 mit drei Stationen auch das ESP-SM6 mit sechs zusätzlichen Stationen an. Beide Modulgrößen ermöglichen eine bedarfsgerechte Erweiterung des Steuergeräts bis zur maximalen Kapazität von 22 Stationen.

Rain Bird empfiehlt für eine optimale Stationsreihenfolge, zuerst vorhandene 6-Stationen-Module und anschließend 3-Stationen-Module einzusetzen.

Kenndaten und technische Daten

• Hersteller: Rain Bird
• Modell: ESP-SM3 / ESPSM3
• Produkttyp: Stations-Erweiterungsmodul
• Zusätzliche Stationen: 3
• Passend für Rain Bird ESP-ME3
• Direkte Montage im Steuergerät
• Keine separate Stromversorgung erforderlich
• Hot-Swap-fähig
• Für zusätzliche 24-V-AC-Bewässerungsstationen
• ESP-ME3 Gesamtkapazität: bis zu 22 Stationen
• Mit ESP-SM6 Erweiterungsmodulen kombinierbar

Häufig gestellte Fragen zum ESP-SM3

Wie viele Stationen fügt das ESP-SM3 hinzu?

Das ESP-SM3 erweitert ein kompatibles Rain Bird Steuergerät um drei zusätzliche Bewässerungsstationen.

Ist das ESP-SM3 mit dem ESP-ME3-230V kompatibel?

Ja. Rain Bird führt das ESP-SM3 ausdrücklich als Erweiterungsmodul für die ESP-ME3 Serie. Es kann somit auch für die europäische 230-V-Ausführung des ESP-ME3 verwendet werden.

Wie viele Stationen sind mit dem ESP-ME3 maximal möglich?

Das ESP-ME3 besitzt vier Stationen in der Grundausstattung und lässt sich mit passenden Erweiterungsmodulen auf insgesamt bis zu 22 Stationen ausbauen.

Braucht das ESP-SM3 eine eigene Stromversorgung?

Nein. Das Erweiterungsmodul wird direkt in das ESP-ME3 eingesetzt und über das Steuergerät versorgt.

Kann ich mehrere Erweiterungsmodule verwenden?

Ja. Das ESP-ME3 ist genau dafür konzipiert. ESP-SM3 und ESP-SM6 Module können entsprechend der verfügbaren Steckplätze und der maximalen Stationskapazität eingesetzt werden.

Kann ich ESP-SM3 und ESP-SM6 kombinieren?

Ja. Beide Modulgrößen können beim ESP-ME3 verwendet werden. Rain Bird empfiehlt, 6-Stationen-Module zuerst und anschließend das 3-Stationen-Modul einzusetzen, damit die Stationsnummerierung optimal aufgebaut wird.

Muss das Steuergerät nach dem Einbau programmiert werden?

Nach dem Einsetzen benötigt das ESP-ME3 laut Rain Bird ungefähr 30 Sekunden, bis die neuen Stationen zur Konfiguration verfügbar sind. Anschließend kannst du die zusätzlichen Bewässerungszonen programmieren.
