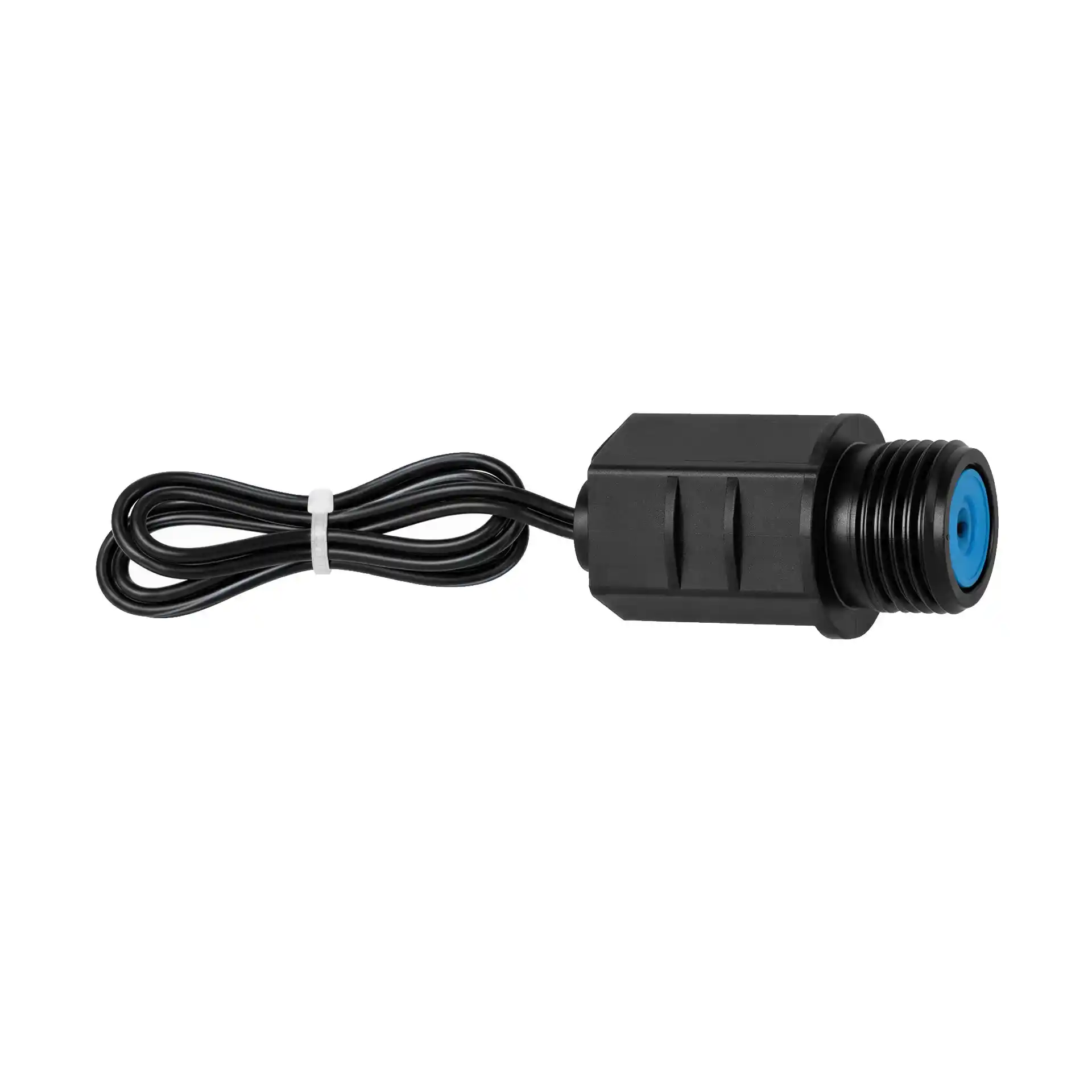

Rain Bird RPKSOLENOI Magnetspule 24 Volt für Magnetventile

Rain Bird RPKSOLENOI Magnetspule 24 Volt für Magnetventile

Die Rain Bird RPKSOLENOI Magnetspule mit 24 Volt Wechselspannung ist ein Original-Ersatzteil für kompatible Rain Bird Magnetventile. Sie ermöglicht das elektrische Öffnen und Schließen der Bewässerungsventile über ein geeignetes Bewässerungssteuergerät. Die Magnetspule eignet sich insbesondere für die Ventilserien DV, DVF und JTV und ist damit eine praktische Lösung für die Wartung und Reparatur automatischer Gartenbewässerungsanlagen.

Wenn eine vorhandene Magnetspule beschädigt ist oder ein Magnetventil nicht mehr zuverlässig auf die Steuerbefehle reagiert, kann der Austausch der Spule die Funktion wiederherstellen. Mit der Modellbezeichnung RPKSOLENOI und der Herstellerartikelnummer 20858801 lässt sich das passende Rain Bird Ersatzteil eindeutig identifizieren. Ein vollständiger Austausch des Magnetventils ist bei einer defekten Magnetspule häufig nicht erforderlich.

24-V-Magnetspule für automatische Bewässerungssteuergeräte

Die Rain Bird RPKSOLENOI arbeitet mit einer Betriebsspannung von 24 Volt Wechselspannung bei 50 oder 60 Hz. Sie wird über ein kompatibles Bewässerungssteuergerät angesteuert und betätigt den Schaltmechanismus des Magnetventils. Während einer programmierten Bewässerungszeit versorgt das Steuergerät die Magnetspule mit Spannung, wodurch das Ventil geöffnet werden kann. Nach dem Abschalten der Spannung schließt das Ventil bei ordnungsgemäßer Funktion wieder.

Die Magnetspule besitzt einen Einschaltstrom von ungefähr 0,30 A bei einer Einschaltleistung von 7,2 VA. Während des Betriebs beträgt der Haltestrom etwa 0,19 A bei einer Leistungsaufnahme von 4,6 VA. Der elektrische Spulenwiderstand liegt bei ungefähr 38 Ohm. Im Gegensatz zu bistabilen 9-V-Magnetspulen benötigt die RPKSOLENOI während der elektrischen Ventilöffnung eine kontinuierliche Spannungsversorgung.

Passend für Rain Bird DV, DVF und JTV Magnetventile

Die Rain Bird RPKSOLENOI Magnetspule ist mit allen vom Hersteller freigegebenen Magnetventilen der Serien DV, DVF und JTV kompatibel. Dazu gehören beispielsweise die Modelle 075-DV, 100-DV und 100-DVF. Zusätzlich nennt Rain Bird die Magnetventile 075-DAS, 100-DAS, 075-ASVF und 100-ASVF als kompatible Modelle. Damit eignet sich das Ersatzteil für verschiedene Bewässerungsanlagen im Hausgarten und im Garten- und Landschaftsbau.

Vor dem Kauf solltest du die genaue Modellbezeichnung deines vorhandenen Magnetventils überprüfen. Die RPKSOLENOI ist nicht mit sämtlichen Rain Bird Ventilserien austauschbar. Insbesondere für PGA- und PEB-Magnetventile gibt es eine andere Magnetspulenausführung. Auch für batteriebetriebene 9-V-Steuergeräte benötigst du eine passende bistabile Magnetspule anstelle der 24-V-Ausführung.

Einfacher Austausch bei defekten Magnetspulen

Der Austausch der Rain Bird RPKSOLENOI Magnetspule ist bei kompatiblen Magnetventilen mit überschaubarem Aufwand möglich. Vor Beginn der Arbeiten solltest du die Wasserzufuhr abschalten, die Leitung drucklos machen und die Stromversorgung des Bewässerungssteuergeräts trennen. Anschließend kann die vorhandene Magnetspule entsprechend der Montageanleitung des Ventilherstellers entfernt und durch das passende Ersatzteil ersetzt werden.

Für den elektrischen Anschluss empfiehlt sich die Verwendung geeigneter wasserdichter Kabelverbinder. Diese schützen die Verbindungsstellen vor Feuchtigkeit, insbesondere bei der Installation in unterirdischen Ventilboxen. Nach der Montage kannst du die Bewässerungszone über das Steuergerät einschalten und kontrollieren, ob das Magnetventil zuverlässig öffnet und schließt. So lässt sich deine automatische Bewässerungsanlage häufig ohne Austausch des gesamten Ventils reparieren.

Kenndaten und Maße

• Hersteller: Rain Bird
• Modell: RPKSOLENOI
• Herstellerartikelnummer: 20858801
• Alternative Schreibweise: 208588-01
• Produkttyp: Magnetspulen-Ersatzteil für Bewässerungsventile
• Betriebsspannung: 24 V AC
• Frequenz: 50/60 Hz
• Einschaltstrom: 0,30 A
• Einschaltleistung: 7,2 VA
• Haltestrom: 0,19 A
• Halteleistung: 4,6 VA
• Spulenwiderstand: ca. 38 Ohm
• Schalttechnik: Wechselstrom, nicht bistabil
• Kompatible Ventilserien: Rain Bird DV, DVF, JTV, DAS und ASVF
• Kompatible Modelle: 075-DV, 100-DV, 100-DVF, 075-DAS, 100-DAS, 075-ASVF und 100-ASVF
• Nicht geeignet für: Direkte Ansteuerung durch 9-V-DC-Batteriesteuergeräte
• Einsatzbereich: Automatische Garten- und Landschaftsbewässerung

Häufig gestellte Fragen

Für welche Rain Bird Magnetventile ist die RPKSOLENOI geeignet?

Die Magnetspule ist mit Rain Bird Magnetventilen der Serien DV, DVF und JTV kompatibel. Zusätzlich werden die Modelle 075-DAS, 100-DAS, 075-ASVF und 100-ASVF vom Hersteller unterstützt.

Kann ich die RPKSOLENOI mit einem Rain Bird ESP-TM2 verwenden?

Ja. Der Rain Bird ESP-TM2 arbeitet mit 24-V-AC-Ventilausgängen und kann kompatible Magnetventile mit der RPKSOLENOI Magnetspule ansteuern. Die elektrischen Leistungsgrenzen des Steuergeräts müssen eingehalten werden.

Passt die Magnetspule auf Rain Bird 100-DV und 100-DVF?

Ja. Die Rain Bird RPKSOLENOI ist für die Ventilserien DV und DVF vorgesehen und kann unter anderem bei den Modellen 100-DV und 100-DVF verwendet werden.

Kann ich die Magnetspule bei einem defekten Ventil selbst austauschen?

Ja. Bei kompatiblen Ventilen ist der Austausch möglich. Vor der Montage müssen die Wasserzufuhr und die Stromversorgung abgeschaltet werden. Beachte die Montagehinweise des Herstellers.

Ist die RPKSOLENOI mit Rain Bird PGA und PEB kompatibel?

Nein. Für die Ventilserien PGA und PEB ist eine andere Magnetspulenausführung vorgesehen, beispielsweise die Rain Bird SOLASSG4.

Kann ich die 24-V-Magnetspule mit einem Batteriesteuergerät verwenden?

Nein. Die RPKSOLENOI ist für 24-V-AC-Steuergeräte ausgelegt. Batteriebetriebene Steuergeräte wie der Rain Bird ESP-9V benötigen eine kompatible bistabile 9-V-DC-Magnetspule.

Was ist der Unterschied zwischen RPKSOLENOI und SOLASSG4?

Beide Magnetspulen arbeiten mit 24 Volt Wechselspannung, sind jedoch für unterschiedliche Ventilserien vorgesehen. Die RPKSOLENOI eignet sich unter anderem für DV, DVF und JTV. Die SOLASSG4 ist für PGA, PEB und weitere kompatible Ventile vorgesehen.
